Пневмоимпульсное устройство для очистки изделий

Пневмоимпульсное устройство для очистки изделий

Иллюстрации

Показать все

Реферат



Изобретение относится к очистке поверхностей различных изделий струями сжатого воздуха. Изобретение позволяет повысить производительность очистки и экономичность устройства. Благодаря наличию в корпусе, разделенном на две части перемычкой с центральным отверстием, поршней с перфорацией на боковых стенках, выхлопных отверстий в боковых стенках корпуса, соответствующих отверстиям перфорации поршней, выполнению каждого поршня с одним глухим торцом и другим с центральным отверстием, а также связи системы подачи сжатого газа с центральным отверстием перемычки и посредством редукционных клапанов с полостью корпуса со стороны его торцов обеспечиваются эффективный выброс воздуха на очищаемую поверхность и эффективное использование рабочего агента. 3 ил.

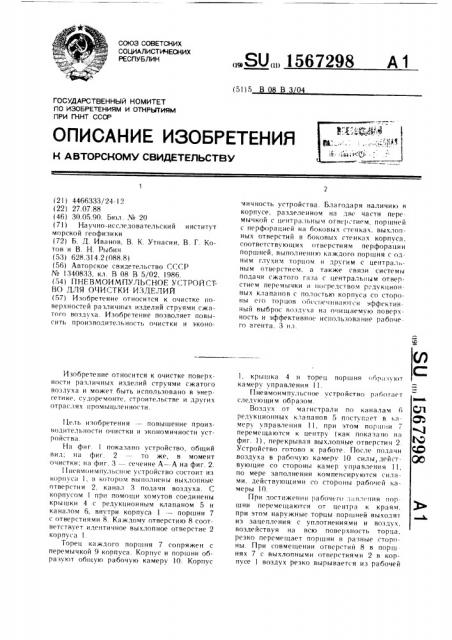

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (51)5 В 0 В 3 04

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К А BTOPCKOMV СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

Ila ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР (21) 4466333/24-12 (22) 27.07. 88 (46) 30.05.90. Бюл. ¹ 20 (71) Научно-исследовательский институт морской геофизики (72) Б. Д. Иванов, В. К. Утнасин, В. Г. Котов и В. Н. Рыбин (53) 628.314.2 (088.8) (56) Авторское свидетельство ГГГР № 1340833, кл. В 08 В 5/02, 1986. (54) ПНЕВМОИМПУЛЬСНОЕ УГТРОЙГТВО ДЛЯ ОЧИСТКИ ИЗДЕЛИЙ (57) Изобретение относится к очистке поверхностей различных изделий струями сжатого воздуха. Изобретение позволяет повысить производительность очистки и эконоИзобретение относится к очистке поверхности различных изделий струями сжатого воздуха и может быть использовано в энергетике, судоречонте, строительстве и других отраслях промышленно TH.

11ель изобретения — повышение производительности очистки и экономичности устройства.

На фиг. 1 показано устройство, общий нил; на фиг. 2 то же, в момент очистки; на фиг. 3 — сечение А — А на фиг. 2.

llнснмоимпульсное устройство состоит из корпуса 1, н котором выполнены ныхлопные отверстия 2, канал 3 подачи воздуха. С корпусом 1 при помощи хомутов соединены

KphllIIKH 4 с редукционным клапаном 5 и каналом 6, внутри корпуса 1 — поршни 7 с отверстиями 8. Каждому отверстию 8 соответствует идентичное выхлопное отверстие 2 корпуса 1.

Торец каждого поршня 7 сопряжен с перемычкой 9 корпуса. Корпус и поршни образуют общую рабочую камеру 10. Корпус

„.SUÄÄ 1567298 А1 личность устройства. Благодаря наличик> в корпусе, разлеленноч на лн«части перемычкой с III нтральныч OTB«ll«TH«M, nopnlH«H с перфорацией на боковых стенках. выхлопных отверстий в боковых стенках корпуса, соотв«тствующих отверстиям перфорации поршней, выполнению каждого поршня с одним глухич торцом и другим с центральным отверстием, а также связи системы подачи сжатого газа с центральным отверстием перемычки и n(>cрелством р дукционных клапанов с полостью корпуса со стороны его торцов обс II«чинаются эффеhTHHный выброс воздуха на очищаемую поверхность и эффективное использование рабочего агента. 3 ил.

1, крышка 4 и торец поршня об>р >зук>т камеру управления 11.

Пневчоимпульсное устройство раб>отает слелчющим образом.

Воздух от чагистрали по каналам 6 рел KIIHOHHhlx клапанов 5 пост пает в hnмер управления 11, при этом поршни 7 перемещаются к центру (как показано на фиг. 1), перекрывая выхлопные отверстия 2.

Устройство готово к работе. После подачи воздуха в рабочую камеру 10 силы, действующие со стороны камер управления )1, по мере заполнения компенсируются силами, действующими со стороны рабочей камеры 10.

При достижении рабочего 1(>нлс ния по!>шни перемещаются от центра к краям. при этом наружные торцы поршней выходят из зацепления с уплотнениями и воздух, воздействуя на нсю понерхность торца, резко перемещает поршни н разные стороны. При совмещении отверстий 8 в порш нях 7 с выхлопны vlH отверстиями 2 н корпусе 1 воздух резко вырывается из рабочей

1567298 камеры 10 и, воздействуя на поверхность изделия, очищает его (фиг. 2).

При перемещении поршней 7 от центра к торцам они сжимают воздух в камерах управления 11 и после падения давления в рабочей камере 10 за счет резкого выхлопа воздуха поршни под действием сил, действующих со стороны камер управления

11, перемещаются к центру в исходное положение. После подачи воздуха в рабочую камеру цикл повторяется. Интервал времени между воздействиями на очищаемую поверхность определяется временем на заполнение камеры рабочего воздуха до заданного давления. Режим работы устройства можно регулировать в зависимости от задач.

Использование изобретения позволяет сократить время, затрачиваемое на очистку изделий, за счет увеличения обрабатываемой в единицу времени площади, а также уменьшить расход рабочего агента.

Формула изобретения

Пневмоимпульсное устройство для очистки изделий, содержащее полый корпус с выхлопным отверстием, размещенный внутри него поршень и систему подачи сжатого газа в корпус, отличающееся тем, что, с целью повышения производительности очистки и экономичности устройства, оно имеет дополнительный поршень, корпус разделен на две части посредством перемычки с центральным отверстием, поршни размещены в соответствующих частях корпуса, выполнены полыми с перфорацией в боковых стенках, их торцы, обращенные к торцам корпуса, выполнены глухими, а торцы, обращенные к перемычке, — с центральными отверстиями, при этом корпус имеет дополнительные выхлопные отверстия, причем, 15 все выхлопные отверстия выполнены в боковых стенках корпуса с возможностью их одновременного совмещения с соответствуюгцими отверстиями перфорации поршней при движении последних, а система подачи сжа20 того газа сообщена с центральным отверстием в перемычке и посредством редукционных клапанов — с полостью корпуса со стороны его торцов.

1567298

A-А

Фиг. 2
