Реферат

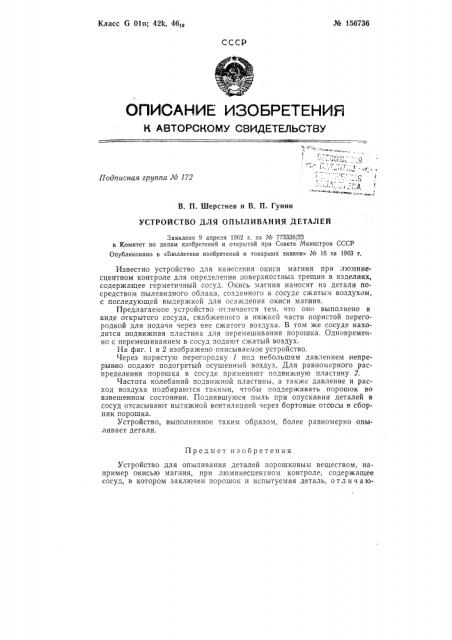

№ 156736

Класс G 01п; 42k, 46т0

СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСНОМУ СВИДЕТЕЛЬСТВУ

1 1

Подписная группа М 172

В. П. Шерстнев и В. П. Гунин

УСТРОЙСТВО ДЛЯ ОПЬ!ЛИВАНИЯ ДЕТАЛЕЙ

Заявлено 9 апреля 1962 r. за № 773336/23 в Комитет по делам изобретений и открытий при Совете Министров СССР

Опубликовано в «Бюллетене изобретений и товарных знаков» ¹е 16 за 1963 г.

Предмет изобретения

Устройство для опыливания деталей порошковым веществом, например окисью магния, при люминесцентном контроле, содержащее сосуд, в котором заключен порошок и испытуемая деталь, отл и чаюИзвестно устройство для нанесения окиси магния при люминесцентном контроле для определечия поверхностных трещин в изделиях, содержащее герметичный сосуд. Окись магния наносят на детали посредством пылевидного облака, созданного в сосуде сжатым воздухом, с последующей выдержкой для осаждения окиси магния.

Предлагаемое устройство отличается тем, что оно выполнено в виде открытого сосуда, снабженного в нижней части пористой перегородкой для подачи через нее сжатого воздуха. В том же сосуде находится подвижная пластина для перемешивания порошка. Одновременно с перемешиванием в сосуд подают сжатый воздух.

На фиг. 1 и 2 изображено описываемое устройство.

Через пористую перегородку 1 под небольшим давлением,непрерывно подают подогретый осушенный воздух. Для равномерного распределения порошка в сосуде применяют подвижную пластину 2.

Частота колебаний подвижной пластины, а также давление и расход воздуха подбираются такими, чтобы поддерживать порошок во взвешенном состоянии. Поднявшуюся пыль при опускании деталей в сосуд отсасывают вытяжной вентиляцией через бортовые отсосы в сборник порошка.

Устройство, выполненное таким образом, более равномерно опыливает детали. № 156736 щ ее ся тем, что, с целью более равномерного опыливания, сосуд выполнен открытым и снабжен снизу пористой перегородкой для подачи через .нее сжатого воздуха; внутри сосуда помещена подвижная пластина для перемешива ния порошка одновременно с подачей сжатого воздуха.

3прнолп порошок подпоп опйлтп

Buz 3
