Подглазурная краска фиолетового цвета для фаянса

Подглазурная краска фиолетового цвета для фаянса

Иллюстрации

Показать все

Реферат



Изобретение относится к керамической промышленности, в частности к синтезу керамических красителей для декорирования керамических изделий. Целью изобретения является обеспечение насыщенности тона 12,6% и повышение качества покрытия при различных методах ручного и механизированного декодирования. Для этого подглазурная краска фиолетового цвета содержит следующие компоненты, мас.%: SNO<SB POS="POST">2</SB> 40,620 - 48,970

CAO 28,010 - 33,067

SIO<SB POS="POST">2</SB> 18,040 - 19,901

CO<SB POS="POST">2</SB>O<SB POS="POST">3</SB> 2,450 - 2,640

CR<SB POS="POST">2</SB>O<SB POS="POST">3</SB> 0,730 - 1,500

AL<SB POS="POST">2</SB>O<SB POS="POST">3</SB> 1,700 - 2,142

FE<SB POS="POST">2</SB>O<SB POS="POST">3</SB> 0,032 - 0,043

TIO<SB POS="POST">2</SB> 0,022 - 0,028

MGO 0,026 - 0,033

K<SB POS="POST">2</SB>O 0,020 - 0,026. Краска имеет насыщенность тона 12,0 - 12,6%

устойчива к температуре политого обжига 1000 - 1160°С, дефекты при декорировании фаянсовых изделий различными ручными и механизированными способами (отводке кистью, шелко-трафаретная печать, тампопечать) отсутствуют. 3 табл.

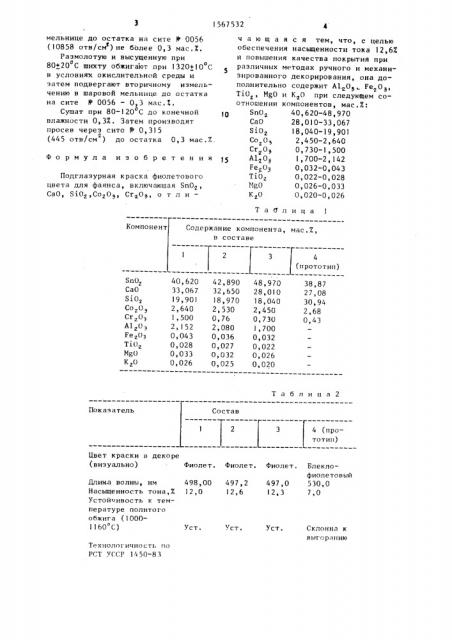

1567532 а мельнице до остатка на сите 11 0056 (10858 отв/см ) не более 0,3 мас.X.

Размолотую и высущенную при

80+20 С шихту обжигают при 1320+10 С в условиях окислительной среды и затем подвергают вторичному измельчению в шаровой мельнице до остатка на сите ll 0056 — 0,3 мас.K °

Сушат при 80-120 С до конечной влажности 0,3Х. Затем производят просев через сито 11 0,315 (445 отв/см ) до остатка 0,3 мас.Х, чающаяся тем,что,сцелью обеспечения насьпценности тока 12,6К и повышения качества покрытия при

5 различных методах ручного и механизированного декорирования, она дополнительно содержит A1 0>„ Fe O >, TiO, MgO и К О при следующем соотноыении компонентов, мас.7:

1О БпОп 40,620-48,970

СаО 28,010-33,067

Sion l8,040-19,901

Со Оз 2,450-2,640

Сг Оп 0,730-1,500

5 А40 1,700-2,142

Еегоз Оэ032 0 043

TiO 0,022-0,028

1gO 0,026-0,033

К 20 0,020-0,026

Формула изобретения

Подглаэурная краска фиолетового цвета для фаянса, включающая SnO<, СаО, SiO<,Со О, Сг О, о т л и—

Таолица!

Компонент

Содержание компонента, мас.Х, в составе

4 (прототип) 38,87

27,08

30,94

2,68

0,43

Т а б л и ц а 2

Состав

Показатель

4 (прототип) Цвет краски в декоре (визуально) Фиолет.

Блеклофиолетовый

530,0

7,0

Фиолет. Фиолет.

497,0

12,3

497,2

12,6

498,00

12,0 пературе политого обжига (10001160 С) Склонна к выгоранию

Уст.

Уст.

Уст.

Технологичность по

РСТ УССР 1450-83

Sn0

СаО

8107

Со203

Cr2О3

Аl О

FezO

Т10

MgO а

Длина волны, нм

Насыщенность тона,X

Устойчивость к тем40,620

33,067

19,901

2,640

1,500

2,152

0,043

0,028

0,033

0,026

42,890

32,650

18,970

2,530

0,76

2,080

0,036

0,027

0,032

0,025

48,970

28,010

18,040

2,450

0,730

1,700

0,032

0,022

0,026

0,020

1567532 d — Продолжение табл.2

Показатель

Состав

4 (прототип) (баллы по десятибальной шкале)

Качество по стабиль" ности РСТ УССР

1450-83 (баллы по десятибальной шкале)

Дефекты при декорировании фаянсовых изделий различными ручными и механизированными способами (отводке кистью, шелко-трафаретная печать,тампопечать)

ГОСТ 25201-82 (СТ СЭВ 3357-81): разнотонность вскипание краски

lO

10

10

Отсутствует

Отсутствует

Имеет место

Имеет место

Т à б л и ц а 3

Компонент Содержание комопнента, мас . 7 в составе

2 3

48,72

27,77

15,83

4,5!

2,44

0,73

42,61

32,33

16,29

5 51

2,51

0,75

40,35

32,75

17,12

5,66

2,62

1,50

Sn0, СаО

Si0

Каолин

Со О

Cr Оз

Составитель Т. Никульников а

Редактор Т.Лазоренко Техред М.Ходанич Корректор Т.Малец

Заказ 1298

Тираж 394

Подписное

BHHHIIH Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., д. 4/5

Производственно-издательский комбинат "Патент", г.Ужгород, ул. Гагарина, 101
