Способ зевообразования на ткацком станке

Способ зевообразования на ткацком станке

Иллюстрации

Показать все

Реферат



Изобретение относится к ткацкому производству текстильной промышленности и позволяет снизить обрывность основы путем улучшения условий ее прохождения в галевах ремиз. Для этого галевам ремиз по их оси сообщают принудительные колебания с частотой 10-70 Гц и амплитудой 0,1-1,5 мм с момента прохождения галевами половины путем от среднего положения в крайнее в фазе раскрытия зева и до момента прохождения галевами половины пути из крайнего положения в фазе раскрытия к среднему в фазе закрытия зева. 2 ил.

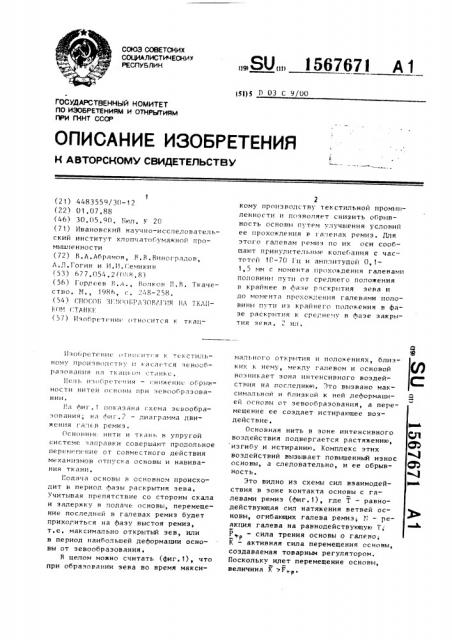

СОЮЗ СОВЕ ТСНИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

„„Я0„„156767 I A 1 (51)5 !1 03 С 9/00

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЭОБРЕТЕНИЯМ И ОТНРЫТИЯМ

ПРИ ГКНТ СССР

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

1 (21) 4483559/3(1-12 (?2? 01.07,88 (46) 30.05.90. юл, I 20 (71) Ивановский научно-исследовательский институт хлопчатоГумажной промышлеHHoсти (72) В.A.Àáðàìîâ, R.Â.Виноградов, А. I. огин и И. П. (:емикин (53) 67 7.054. 2 (!> - 8 . 8) (5(>) ордеев В.А., Волков П. В, Ткачество, I I °, 198!>, с. 248-258. (54 ) 0!ЮГOI> 31: I>I>01>F АЗОВ>А! !1Я 1IА Т1 А111(О11 (:ТА!1ЕВ (57) !1зоГ>ре 1 PíèP отно(ится к ткацкому производству текстильной промьяпленности и позволяет снизить оГ>рывность основы путем улучшения услоний ее прохождения в галенах ремиз, Для этого галевам ремиз по их оси сообщают принудительные колеГания с частотой 10-70 I ö и амплитудой О, !в

1,5 мм с момента прохождения галенами половины пути от среднего положения в крайнее в >азе раскрытия зева и до момента прохождения галевами половины пути иэ крайнего положения в фазе раскрытия к среднему в фазе закрытия зева. 2 ил.!

1зо(>реTpние (>тн(>(ит(.я к тt>I(стиль ному праизвс>пятну и каса(тся зенообмалг ного открытия и положениях, близких к нему, между галевом и основой возникает эона интенсивного воздействия на последнюю. Это вызвано максимальной и близкой к ней деформацией основы от зевообразования, а перемещение ее создает истирающее воздействие, Основная нить в зоне интенсивного воздействия подвергается растяжению, изгибу и истиранию. Комплекс этих воздействий вызывает повышенный износ основы, а следовательно, и ее обрывность °

Это видно из схемы сил взаимодействия в зоне контакта основы с галевами ремиз (Лиг.1), где Т вЂ” равнодействующая сил натяжения ветвей основы, огибающих галева ремиз; !! — реакция галева на равнодействующую Т;

Р— сила трения основы о галево;

К вЂ” активная сила перемещения основы, создаваемая товарным регулятором.

Поскольку идет перемещение основы, величина К ) F разонапия па тк ill> (> I (T,IIII (>, II(. ч1) и l(>f>pP Tt >(ия — (. í>I+ P HHt. Of)pl>IB— ности нитей основы при зенообраэовании.

1!а (I>vl . 1 показана схема зевообраАиг.? — диаграмма двизования; на жения га.IE.:í ремиз.

Оснонны нити и ткань в упругой системе заправки совершают продольное

IippeIIpI)IpIlèå от совместного действия механизмов отпуска основы и навивания ткани.

Подача основы в основном происходит в период Лазы раскрытия зева. учитывая препятствие со стороны скала и задержку в подаче основы, перемещение последней в галевах ремиз будет приходиться на Лазу выстоя ремиз, т.е. максимально открытый эев, ипи в период наибольшей деЛормации основы от эевообраэования

В целом можно считать (фиг.1), что при образовании зева во время максиОПИСАНИЕ ИЗОБРЕТЕНИЯ

1567 71

Придание принудительных колебаний галеву ремиз при эевообраэовании способствует уменьшению препятствия перемещению основы в зоне интенсивного

5 воздействия со стороны галева, что приведет к уменьшению износа основных нитей, улучшению условий прохождения узлов, непропрядов, утолщенных мест и тем самым снижает обрывность основных нитей.

Подача основы происходит в фазе эевообраэования и ее перемещение в галево приходится на максимально открытый зев ° В это время галевам сооб- 15 щают принудительные колебания °

Выбранный диапазон частот 10-70 Гц обуславливается следующим, Частота цикла зевообразования на ткацких станках происходит с частотой до 7 Гц.

Поэтому в применении принудительных колебаний с частотой ниже 10 Гц нет необходимости. Верхний предел частоты принудительных колебаний 70 Гц определяется тем, что для х/б пряжи различной толщины использование частот выше 70 Гц эффекта выравнивания натяжения не дает.

Применение принудительных колебаний с амплитудой более 1,5 мм резко

30 ухудшает условия работы ремизного прибора, что приводит к повышенному износу ремиз, а колебания менее 0,1 мм не дают эффекта.

В каждом конкретном случае необходимо определять способом тенэометрии частоту и амплитуду принудительных колебаний, так как они зависят от толщины и неровности пряжи, вида заправки на ткацком станке, вида вырабатываемой ткани и других факторов, Предлагаемый способ позволяет улучшить условия прохождения основы в галевах ремиз и тем самым снизить ее обрывность при ткачестве.

Формула изобретения

Способ зевообраэования на ткацком станке, заключающийся в разделении нитей основы на две части и образовании между ними зева для прокладывания уточной нити путем перемещения галев ремиз с пробранными в глазки галев нитями основы, о т л и ч а ю щ и й— с я тем, что, с целью снижения обрывности нитей основы при зевообразовании, галевам ремиз сообщают принудительные колебания с частотой

10-70 Гц и амплитудой 0,1-1,5 мм с момента прохождения галевами половины пути от среднего положения в крайнее в фазе раскрытия зева и до момента прохождения галевами половины пути из крайнего положения в фазе раскрытия в среднее в фазе закрытия зева, 1567671

Составитель С,Артамонов

Техред М.Ходанич Корректор 3.Лончакс>ва

Редактор О.Спесивых

Заказ 1305 Тираж 376 Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., д. 4/5

Производственно-издательский комбинат "Патент", г. Ужгород, ул. Гагарина, 1 1
