Класс G 09b; 42п, 11;„
6 09b; 42п, ll»
ЛЪ 156777
СССР

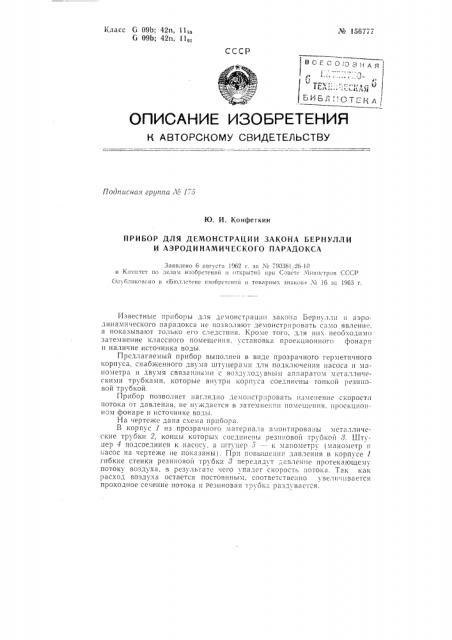

ОПИСАНИЕ ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Подписная группа Л«175
Ю. И. Конфеткин
ПРИБОР ДЛЯ ДЕМОНСТРАЦИЙ ЗАКОНА БЕРНУЛЛИ
И АЭРОДИНАМИЧЕСКОГО ПАРАДОКСА
Заявлено 6 августа 1962 г. за М 790361,,26-!О в !(о п!тет по делан изобретений Il открытий ири Совете Министров СССР
Опубликовано в «Б!ос!с!стене изобретений !! товарных знаков» X !6 за !963 г.
Известные приборы для демонстрации зако а Бернулли и аэродинамического парадокса не позволяют демонстрировать само явлени|, а показывают только егo следствия. Кроме того, для нпх необходимо затемнение классного помещения, установка проекционного фонаря и наличие источника воды.
Предлагаемый прибор выполнен в виде прозрачного герметичного корп | са, снабх(енного дВухlя шт|, пера ми для подключения H3coc3 ll маНОзlетр 3 и дВумя сВязанным и с Воздуход| вны х! !1 пи а! ра то!! \1ета;Iл ическими трубка|ми, которые внутри корпуса соединены тонкой резинс>вой труокой.
ПрибОр 110380ляет нагляд !О темопстр.1роват» H3>!cHcHHC скорости потока От да В,тенг!я, HE ну я(да ется В 3 а те\1 нен!1и поз! ец|!(.ни я. и !)Оскционном фонаре и источнике воды.
На чертеже дача схема прибора.
В корпус 1 llз прозр ач ного в!3теp113л 3 в зl ОHTilpОВ3 rl ь! зlета,чл ические трубки 2, концы которых соединены резиновой труокой 8. Шту;Iep 4 подсоединен к насосу. а штуцер 5 — к манометру (з!анометр и !
1àñîñ на чертен(е Не пок3ç3íû). Г1ри повышен!!и давления в корпусе 1 гибкие стенки резиновой трубки 8 передадут . авленпе протекающему потоку Воздуха, в резм IbT3TL lего мпадет скорость !IQToi(3. Так как расход воздуха остается постоянным, соответственно увели !1вается проходное сечение потока и резиновая трубка раздувается.
Предмет изобпетспия
Прибор для демонстрации закона Бернулли и аэродииами еского парадокса, о rл .и i а ю гци и с я тем, что, с целью обеспечения наглядности, оц выполнен в виде прозрачного герметичного корпуса, снабженного двумя штуцерами для подключепия насоса и манометра и двумя связанными с воздуходувным аппаратом металли ескими трубкамп, которые внутри корпуса соединены тонкой пеэииовo14 трубкой.
Составитель И. П. Кузьмин
Редактор Л. К. Ушакова 1екред T. Г1. Курилко Корректор Н. В. Гераськнна
Г,сдп, к пен. 25/Ъ Ill 63 г. Формат бум. 70 р, 108>, ;е Обвея 0.18 изд. я.
Зак. 2118/12 Тирани 475 Цена 4 коп.
Ц11ИИПИ Государственного комитета по делам изобретений и открытий СССР
Москва, Центр, пр. Серова, д. 4.
Типография, пр. Сапунова, 2.
