Кл асс G О И; 42о, 13а1 № 156780

СССР

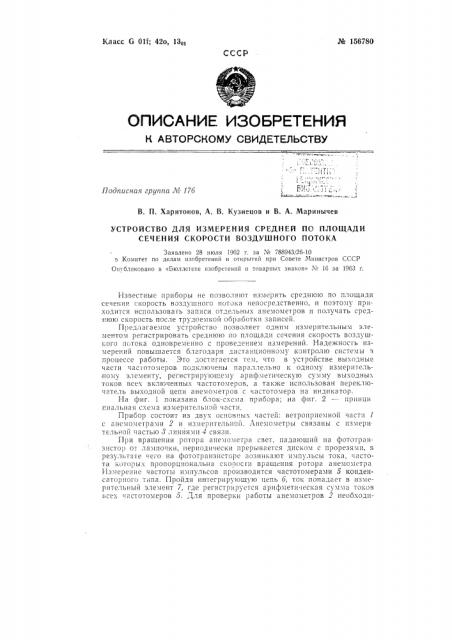

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

- г -:-,т;:, li i.

I 1:

Подписная группа И 176

В. П. Харитонов, А. В. Кузнецов и В. А. Маринычев

УСТРОЙСТВО ДЛЯ ИЗМЕРЕНИЯ СРЕДНЕЙ ПС ПЛОЩАДИ

СЕЧЕНИЯ СКОРОСТИ ВОЗДУШНОГО ПОТОКА

Заявлено 28 июля 1962 г. за ¹ 788943 26-10 в Комитет по делам изобретений и открытш1 при Совете Министров СССР

Опубликовано в «Бюллетене изобретений и товарн1ях знаков» М 16 за 1963 г.

Известные приборы не позволяют измерять среднюю по площади сечения скорость воздушного потока непосредственно, и поэтому приходится использова1ь записи отдельных анемометров и получать средню1о скорость после трудоемкой обработки записей.

Предлагаемое устройство позволяет одним измерительным элементом регистрировать среднюю по площади сечения скорость воздуш;oI o ToKB одновре..IEHk10 с проведением измерений. Надежность измерений повышается благодаря дистанционному контролю системы в процессе работы. 3TQ достигается тем, что в устройстве выходные части час.отомеров подключены параллельно и одному измерительному элементу, регистрирующему арифмет111ескую сумму выходных токов всеx включенных частотомеров, а также использован перекл10чатель выходной цепи анемометров с частотомера на индикатор.

На фиг. 1 показана блок-схема прибора; на фиг. 2 — принци

vèàëüíàÿ схема измерительной части.

Прибор состоит из двух основных частей: ветроприемной части 1 с анемометрами 2 и измерительной. Анемометры связаны с измериTC.1ЬHОй 1аСТЬIO 3 ЛI!HИЯЗIИ л СВЯЗИ.

При вращении ротора анемометра свет, падаюш1ьй на фототранзистор ol лампочки, периодически прерывается диском с прорезями, в результаTå чегo на фoTотранзиcTоре возникают импульсы тока, частота которых пропорцт1ональна скооосги вращения ротора анемометра

Из»epeIIkIe частоты импульсов производится частотомерами 5 конденсаторного типа. Пройдя интегрируюшуlо цепь 6, ток попадает в измерительный элемент 7, где регистрируется арифмети1еская сумма токоз всех .1астотомеров 5. 1ля проверки работы анемометров 2 необходи№ 156780 мо замкнуть тумблер 8. Если подобрать сопротивление шлейфа 9 осциллографа малым, то шунтирование шлейфа тумблером 8 практически не оказывает влияния на выходной ток частотомера 5. Это позволяе при необходимости производить одновременно с регистрацией средней скорости запись на осциллографе показаний отдельных анемометров. Кроме такой проверки, схема прибора обеспечивает пооче редный контроль всех анемометров (ламель переключателя 10) и проверку работоспособности частотомеров 5 11G индикатору 11 (ламель переключателя 12).

Предмет изобретения

1. Устройство для измерения средней по площади сечения скорости воздушного потока, содержащее ротационные анемометры с фо..оэлектрическим преобразователем и частотомером конденсаторного ипа на полупроводниках, отличающееся тем, что, с целью повышения надежности и упрощения процесса измерений, в .нем выходные пепи частотомеров подключены параллельно к одному измерительному элементу., регистрирующему арифметическую сумму выходных токов всех включенных частотомеров.

2. Устройство по п. 1, о т л и ч а ю щ е е с я тем, что, с целью контроля за исправностью отдельных анемометров в процессе работы по уровню сигнала, поступающего от каждого ai-емометра, в нем использован переключатель выходной цепи анемометров с частотомера на индикатор. г

:а 156780
