Реечный механизм кретова-репина

Реечный механизм кретова-репина

Иллюстрации

Показать все

Реферат



Изобретение относится к машиностроению, в частности к реечным передачам. Цель изобретения - повышение грузоподъемности и упрощение конструкции. Механизм содержит корпус 1, размещенные в корпусе подъемный элемент 2 в виде рейки и приводные шестерни 3 и 4, размещенные по обе стороны рейки. Рейка выполнена с продольным, открытым в зонах расположения шестерен, пазом 5. Зубья рейки образованы роликами 6. Шестерни 3 и 4 выполнены с различным числом зубьев, их профили впадин ограничены полуокружностями с радиусами, равными радиусам роликов, и вращаются от привода в одном направлении. 2 ил.

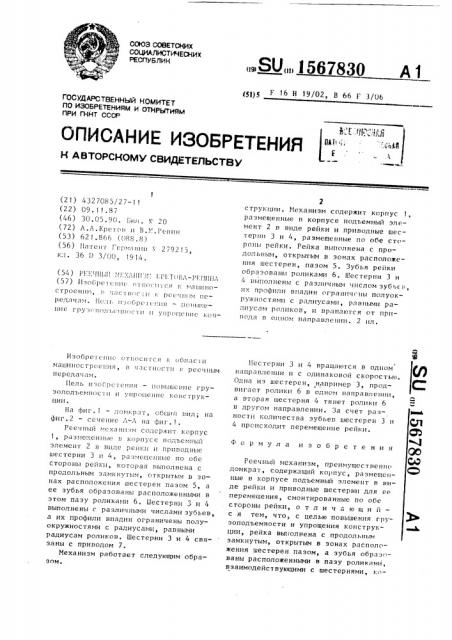

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ зом.

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТНРЦТИЯ11

ПРИ ГННТ СССР (21) 432 7085/2 7-11 (22) 09. 11. 87 (46) 30. 05. 90. l !<< 3/00, 1914. (54) Р! .1м!!!! !! 1, 11:Х7< !!1! 3! . 1;Р1:. T< !Pizza-Р1:!11!!!Л (57) 1!зобре . еш<с n T ногrr r <.» к машиностроению, » <ас < н<>г < с< r; реечш <м передачам. !!елъ rr <;!rp<. r < rrия — пошп;еш е гру.3< полъг rrrr

1!зобрет е««с от< оси f err к облас < и машиностр<,е ия, в час!.rr

1(ель изобре се«rrrr — rr

1!а фиг. 1 — ror!!

Реечный мехаш<зм содержит корпус

1, разме<щеннь<е в корпусе по",ъем ый элемент 2 в виде perrr.r! и приводные шестерни 3 и 4, размещенные по обе стороны рейки, которая выполнепа с продольным замкнутым, открытым в 30» нах расположения шестерен пазом 5, а ее зубья образованы расположенными в этом пазу роликами 6. Шестерни 3 и 4 выполнены с различными числами зубьев, а их профили впадин ограничены полуокружностями с радиусами, равными радиусам роликов, Шестерни 3 и 4 связаны с приводом 7.

Механизм работает следующим обра„.SU,, 1567830 А 1 (51)5 F 16 Н 19/02, В 66 Р 3/06

2 струкции. Механизм содержит корпус 1, размещенные и корпусе подьемный элемент 2 в виде рейки и приводные шестерни 3 и 4, размещенные по обе сто— роны рейки. Рейка выполнена с продольным, открытым в зонах расположения шестерен, пазом 5. Зубья рейки образовангп роликами 6. Шестерни 3 и

4 вь<полнены с различным числом зубьев, их профили впадин ограш<чгны полуокружпостями с радиусами, равными радиусам роликов, и вр;ппаются от привода в одном направлении. 2 ил.

Шестерни 3 и 4 вращаются в одном направлении и с одинаковой скоростью.

Одна из шестерен, например 3, продвигает ролики 6 в одном направлешш, а вторая шестерня 4 тянет ролики 6 в другом направлении. За счет разности количества зубьев шестерен 3 и

4 происходит перемещение рейки.

Формула и з о б р е т е н и я

Реечный механизм, преимущественс<с домкрат, содержащий корпус, размещенные в корпусе подьемньпт элемент в виде рейки и приводные шестерни для ее перемещения, смонтированные по обе стороны рейки, о т л и ч а ю щ и и с я тем, что, с целью повышения грузоподъемности и упрощения конструкции, рейка вьп<олнена с продольным замкнутым, открытым в зонах расположения шестерен пазом, а зубья образованы расположенными в пазу роликами, взаимодействующими с шестернями, ко1567830

Фиг 2

Составитель А.Мазилкин

Техред И.Ходанич- Корректор С,Ц1екмар

Редактор Л.Пчолинская

Заказ 1312 Тираж 487 Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям прн ГЕНТ :CCP

113035, Москва, Ж-35, Раушская наб., д. /1

Производственно-издательский комбинат "Патент", r.Óчторо, .л. !, .-арп"а,101 торые выполнены с различными числами зубьев, причем профили впадин шестерен ограничены полуокружностями радиусами, равными радиусам роликов.
