Реферат



Изобретение относится к устройствам для хранения и выдачи газообразного и жидкого продукта под высоким давлением и позволяет обеспечить автономную их работу. Аккумулятор состоит из корпуса с горловинами, в котором размещена замкнутая эластичная камера, заполненная сжатым газом. Этот газ выбирается из условия, что температура его тройной точки выше температуры продукта и окружающей среды, а давление тройной точки выше минимального значения давления продукта, выдаваемого потребителю. При переходе сжатого в эластичной камере газа в жидкое состояние его объем становится минимальным, что обеспечивает более полное заполнение аккумулятора продуктом. При выдаче продукта вследствие уменьшения давления в эластичной камере происходит переход жидкости в газообразное состояние, увеличение объема эластичной камеры и полное вытеснение продукта выдаваемого потребителю. 1 ил.

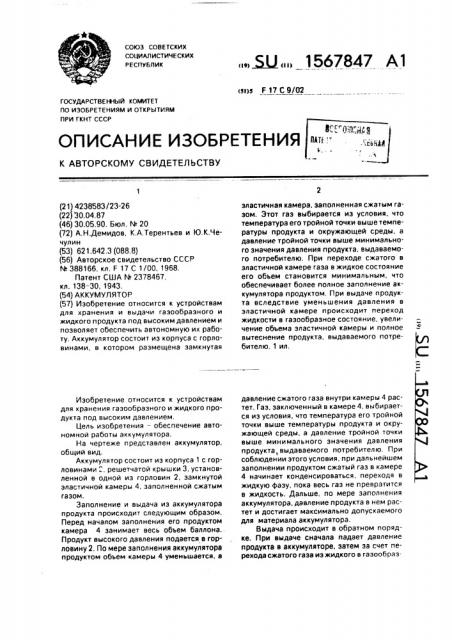

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (я)э F 17 С 9/02

ГОСУДАРСТВЕ ННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4238583/23-26 (22) 30.04.87 (46) 30.05,90. Бюл. № 20 (72) А,Н.Демидов, К,А.Tåðåíòüåâ и Ю.К.Чечулин (53) 621.642.3 (088.8) (56) Авторское свидетельство СССР

¹388166,,кл,,F 17 С 1/00, 1968.

Патент США ¹ 2378467, кл. 138 — 30, 1943. (54) АККУМУЛЯТОР (57) Изобретение относится к устройствам для хранения и выдачи газообразного и жидкого продукта под высоким давлением и позволяет обеспечить автономную их работу. Аккумулятор состоит из корпуса с горловинами, в котором размещена замкнутая

Изобретение относится к устройствам для хранения газообразного и жидкого продукта под высоким давлением.

Цель изобретения — обеспечение автономной работы аккумулятора.

На чертеже представлен аккумулятор, общий вид.

Аккумулятор состоит иэ корпуса 1 с горловинами ", решетчатой крышки 3, установленной в одной из горловин 2, замкнутой эластичной камеры 4, заполненной сжатым газом.

Заполнение и выдача иэ аккумулятора продукта происходит следующим образом.

Перед началом заполнения его продуктом камера 4 занимает весь объем баллона..

Продукт высокого давления подается в горловину 2. По мере заполнения аккумулятора продуктом объем камеры 4 уменьшается, а.!Ж, 1567847 А1 эластичная камера. заполненная сжатым газом. Этот газ выбирается из условия, что температура его тройной точки выше температуры продукта и окружающей среды. а давление тройной точки выше минимального значения давления продукта, выдаваемого потребителю. При переходе сжатого в эластичной камере газа в жидкое состояние

его объем становится минимальным, что обеспечивает более полное заполнение аккумулятора продуктом. При выдаче продукта вследствие уменьшения давления в эластичной камере происходит переход жидкости в газообразное состояние, увеличение объема эластичной камеры и полное вытеснение продукта, выдаваемого потребителю. 1 ил. давление сжатого газа внутри камеры 4 растет. Гаэ, заключенный в камере 4, выбирается из условия, что температура его тройной точки выше температуры продукта и окружающей среды, а давление тройной точки выше минимального значения давления продукта, выдаваемого потребителю. При соблюдении этого условия, при дальнейшем заполнении продуктом сжатый гаэ в камере

4 начинает конденсироваться, переходя в жидкую фазу, пока весь гаэ не превратится в жидкость. Дальше, по мере заполнения аккумулятора, давление продукта в нем растет и достигает максимально допускаемого для материала аккумулятора, Выдача происходит в обратном порядке. При выдаче сначала падает давление продукта в аккумуляторе, затем эа счет перехода сжатого газа из жидкого в газообраз1567847

Составитель С.Баранова

Редактор Л:Пчолинская Техред М.Моргентал Корректор М.Самборская

Заказ 1313 Тираж 412 Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб„4/5

Производственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 101 ное состояние камера 4 увеличивает свой объем и вытесняет продукт иэ аккумулятора, поддерживая его давление не ниже минимального потребляемого.

Таким образом, предлагаемая конст.рукция позволяет автономно производить выдачу продукта иэ аккумулятора, не используя посторонний источник сжатого воздуха.

Формула изобретения

Аккумулятор для жидкого или газообразного продукта, содержащий корпус с горловинами, решетчатую перегородку, установленную у одной из горловин, разделитель, выполненный в виде эластичной замкнутой камеры, заполненной сжатым газом, о т л и5 ч а ю шийся тем, что. с целью увеличения полезного объема камеры, сжатый гаэ, находящийся в эластичной замкнутой камере, имеет значение температуры тройной точки выше температуры продукта и окружающей

10 среды и значение давления тройной точки выше минимального значения давления продукта, выдаваемого потребителю.
