Способ определения глубины проникновения пластической деформации

Способ определения глубины проникновения пластической деформации

Иллюстрации

Показать все

Реферат



Изобретение относится к измерительной технике и может быть использовано при исследовании пластических деформаций. Целью изобретения является повышение точности. Способ состоит в том, что в теле исследуемого образца наносят систему меток, образец нагружают, измеряют размеры меток до и после нагружения, а за глубину проникновения деформации принимают расстояние от поверхности до эталонной метки. Новыми в способе является то, что определяют критическую величину метки как X<SB POS="POST">кр</SB>=X<SB POS="POST">1</SB>-λ<SB POS="POST">р</SB><SP POS="POST">.</SP>S, где X<SB POS="POST">1</SB> - размеры наименьшей метки до нагружения

λ<SB POS="POST">р</SB> - критическое значение статистики для заданного уровня доверительной вариации при соответствующем объеме выборки

S-среднее квадратическое отклонение. Размеры меток после нагружения сравнивают с X<SB POS="POST">кр</SB>, а в качестве эталонной выбирают метку, размеры которой наиболее близки к X<SB POS="POST">кр</SB>.

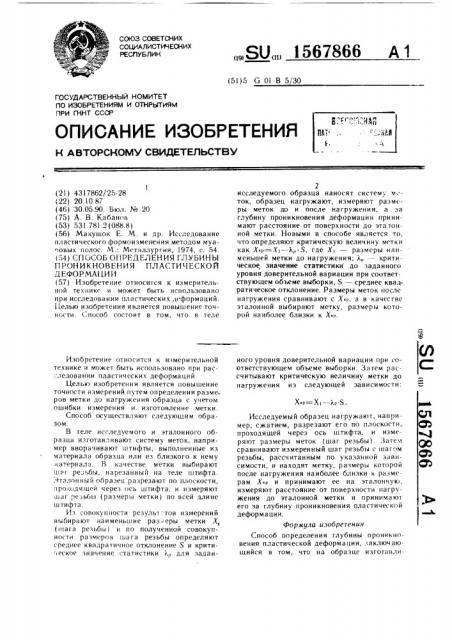

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

„„SU„„1567866

А1 (51)5 G 01 В 5/30

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К А 8TOPCHOMY СВИДЕТЕЛЬСТВУ ного уровня доверительной вариации при соответствующем объеме выборки. Затем рассчитывают критическую величину метки до нагружения из следующей зависимости:

X«p=X — k. S.

Исследуемый образец нагружают, например, сжатием, разрезают его по плоскости, проходящей через ось штифта, и измеряют размеры меток (шаг резьбы). Затем сравнивают измеренный шаг резьбы с шагом резьбы, рассчитанным по указанной зависимости, и находят метку, размеры которой после нагружения наиболее близки к размерам Х.р и принимают ее на эталонную, измеряют расстояние от поверхности нагружения до эталонной метки и принимают его за глубину проникновения пластической деформа ции.

Формула изобретения

Способ определения глубины проникновения пластической деформации, заключающийся в том, что на образце изготавлиГОСУДАРСТВЕННЫЙ КОМИТЕТ

IlO ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР (21) 4317862/25-28

1 (22) 20.10.87 (46) 30.05.90. Бюл. ¹ 20 (75) А. В. Кабан» н (53) 531.781.2 (088.8) (56) Макушок Е. М. и др. Исследование пластического формоизменения методом муаровых полос. М.: Металлургия, 1974, с. 54. (54) СП ОСОБ ОГ1 РЕД ЕЛЕН ИЯ ГЛУБИНЫ

ПРОНИКНОВЕНИЯ ПЛАСТИЧЕСКОЙ

ДЕФОРМАЦИИ (57) Изобретение относится к измерительной технике и может быть исHîëüçoвано при исследовании пластических д» формаций.

1, елью изобретения янляется повышение точности. Способ состоит в том, что в теле

Изобретение относится к измерительной технике и может быть использовано при раследовании пластических деформаций.

Цел ью изобретен и я является повышение точности измерений путем определения разме ров метки до нагружения образца с учетом ошибки измерения и изготовление метки.

Способ осуществляют следующим образом.

В теле исследуемого и эталонного образца изготавливают систему меток. например вворачивают штифты, выполненные из материала образца или из близкого к нему, атериала. В качестве метки выбирают шаг резьбы, нарезанный на теле штифта. .-эталонный образец разрезают по плоскости, проходящей через ось штифта, и измеряют шаг резьбы (размеры метки) по всей длине штифта.

Из совокупности рсзуль1-тов измерений выбирают наименьшие размеры метки Х, (шага резьбы) и по полученной совокупности размерон шага резьбы определяют среднее квадратичное отклонение 5 и крити: еское значение статистики л,, для задан2 исследуемого образца наносят систему vсток, образец нагружают, измеряют размеры меток до и после нагружения, а за глубину проникновения деформации принимают расстояние от поверхности до этазонной метки. Новыми в способе является то, что определяют критическую величину метки как Х.»=Х» — iр.S, где Х» — размеры наименьшей метки до нагружения; Х, — критическое значение статистики до заданного уровня доверительной вариации при соответствующем объеме выборки, S — среднее квадратическое отклонение. Размеры меток после нагружения сравнивают с Хкр, а в качестве эталонной выбирают метку, размеры которой наиболее близки к Х.„, вают метки с конечными размерами, измеряют размеры меток, нагружают образец, измеряют размеры меток после нагружения, выбирают эталонную метку, измеряют расстояние от поверхности нагружения до эталонной метки и измеренное расстояние принимают за глубину проникновения пластической деформации, отличающийся тем, что, с целью повышения точности, после измерения размеров меток до нагружения определяют критическую величину метки как

Х.р — Õ i — 1гЬ, где Xi — размеры наименьшей метки до нагружения; Х, — критическое значение статистики для заданного уровня доверительной вариации прн соответствующем объеме выборки;5 — среднее квадратическое отклонение, размеры меток после нагружения сравнивают с размерами Хкр, а в качестве эталонной выбирают метку, размеры которой наиболее близки к Х.р, 10

Составитель Л. Пучкова

Редактор Ю. Середа Техред И. Верес Корректор М. Пожо

Заказ !314 Тираж 488 Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж--35, Раушская наб., д. 4/5

Производственно-издательский комбинат «Патент», г. Ужгород, v1. Гагарн ла, I 0 I
