Реферат



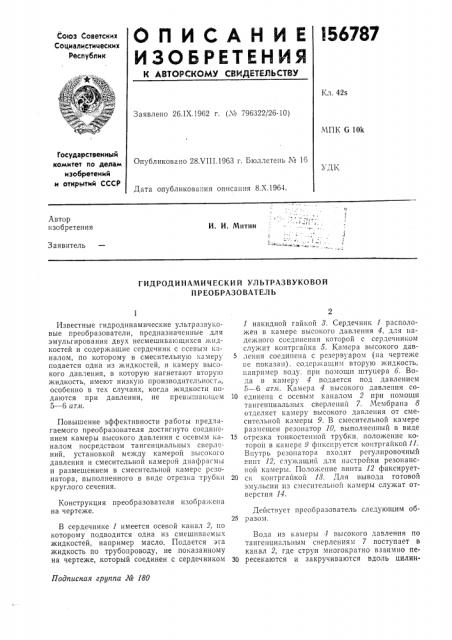

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Со!оз Советских

Социалистических

Республик

Кл. 42s

Заявлено 26.IX.1962 г. (¹ 796322/26-10) МПК (j 10k

Государственный комитет по делам изобретений и открытий СССР

Опубликовано 28Х111.1963 г. Бюллетень ¹ 16

УДК

Дата опубликова:-!ия описания 8.Х.1964.

Автор изобретения

И. И. Митин

Заявитель

ГИДРОДИНАМИЧЕСКИЙ УЛЬТРАЗВУКОВОЙ

П P ЕОБРАЗО ВАТЕЛЬ

Известные гидродинамические ультразвуковые преобразователи, предназначенные для эмульгирования двух несмешива)ощихся жидкостей и содержащие сердечник с ссевым каналом, по которому в смесительную камеру подается одна из жидкостей, и камеру высокого давления, в которую нагнетают вторую жидкость, имеют низкую производительност, особенно в тех случаях, когда жидкости подаются при давлении, не превыша!ощем

5 — 6 атл!.

Повышение эффективности работы предлагаемого преобразователя достигнуто соединением камеры высокого давления с осевым «аналом посредством тангенциальных сверл— ний, установкой между камерой высокого давления и смесительной камерой днафрагмь! и размещением в смесительной камере резонатора, выполненного в виде отрезка трубки круглого сечения.

Конструкция преобразователя изображена на чертеже.

В сердечнике 1 имеется осевой канал 2, но которому подводится одна из смешив а емых жидкостей, например масло. Подается эта жидкость по трубопроводу, не показанному на чертеже, который соединен с сердечником

Подписная группа J8 180

1 накидной гайкой 8. Сердечник 1 расположен в камере высокого давления 4, для наде?кГ!Ого соединения которои с се1?дечн!!ком служит контргайка 5. Камера высокого давления соединена с резервуаром (на чертеже не показан), содержащим вторую жидкость, например воду. при помощи штуцера 6. Вода в камеру 4 подается под давлением

5 — 6 атм. Камера 4 высокого давления со10 единена с осевым каналом 2 при помощи тангепциальных сверлешш 7. Мембрана 8 отделяет камеру высокого давления от смесительной камеры 9. B смесительной камере размещен резонатор 10, выполненный в виде

15 отрезка тонкостенной трубки, положение которои в камере 9 фикс!!руется контргайкой 11.

Внутрь резонатора входит регулировочный винт 12, слу?кащий для настройки резонансной камеры. Положение винта 12 фиксирует20 cs; контргайкой 13. Для вывода готовой эму. !ьсии нз съ!есительно!! кямеры служат отверстия 14.

Действует преобразователь следующим об25 разом.

Вода из камеры 4 высокого давления по тангенциальным сверлениям 7 поступает в канал 2, где струи многократно взаимно пе30 ресекаются и закручиваются вдоль цилинПредмет изобретений

10 14

Составитель Д. И. Ломакин

Редактор К. А. Токарева Техред А. А. Кудрявицкая Корректор Ю. М. Федулова

Заказ 2358111 Тираж 950 Формат бум. 60> 90 /s Объем 0,16 изд. л. Цена 5 коп.

ЦНИИПИ Государственного комитета по делам изобретений и открытий СССР

Москва, Центр, пр. Серова, д. 4

Типография, пр. Сапунова, 2 дрической поверхности канала 2, перемешиваясь с маслом, поступающим по этому каналу. Одновременно в сердечнике 1 происходит возбуждение упругих колебаний высоких частот. В результате закручивания потока с малым радиусом возникают большие центрабс>кныс силы, при>кимающис смесь к степкам канала 2. При выходе из канала 2 в смесительную камеру струя образует конус, у вершины которого возникает разрс>кение, способствующее вознпкновеник> в потоке мощных периодических колебаний. Для выделения из спектра частот колебаний с заданной частотой служит резонатор 10, настраиваемый винтом 12. Эффект эмульгирования усиливается ультразвуковой кавитацией, возникновение которой облегчается в результате засасывания по каналу 2, кроме масла, и некоторого количества воздуха.

Гидродинамический ультразвуковой преобразователь для эмульгирования двух не5 смсшива1ощихся жидкостей, содержащий сепдеч 1ик с осевым каналом, по которому подас "ся одна из жидкостей в окружающу.:о сердечник камеру высокого давления, соединенную с рсзервуаром, заполненным второй

10 >кн,1кость1о, и смесптельпую камеру, о т л ич а ю шийся тем, что, с целью повышения эффективности работы преобразователя, камера высокого давления соединена с осевым каналом тангенциальны>ии сверлениями, меж15 ду камерой высокого давления и смесительной камерой установлена диафрагма, а в счесительной камере размещен резонатор, представляющий собой отрезок тонкостенной трубки.
