Оптико-электронное устройство для измерения угловых отклонений объекта

Оптико-электронное устройство для измерения угловых отклонений объекта

Иллюстрации

Показать все

Реферат



Изобретение относится к измерительной технике и приборостроению и позволяет измерять углы поворота объекта вокруг трех координатных осей. С целью повышения точности переносят изобретение марки с помощью световода в фокус второго объектива 5, смещенного относительно объектива 1 на величину L и наклоненного по отношению к нему. Формируют световой пучок с помощью второго объектива 5, наклоняют пучок под углом к оптической оси объектива 1 таким образом, что он пересекается с ней на входной грани отражателя 2. В отражателе пучок разделяют на два пучка, имеющих разные коэффициенты редукции при развороте объекта с отражателем. Строят изобретение обоих отраженных пучков на координатном фотоприемнике 3 и по взаимному положению обоих изображений марки на фотоприемнике вычисляют угловые развороты объекта относительно координатных осей. 4 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

ОЛИСАНИЕ ИЗОБРЕТЕНИЯ

К А ВТОРСКОМУ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

1 (61) 1401269 (21) 4406728/24-28 (22) 08.04.88 (46) 30 05 90, Бюл. У 20 (71) Ленинградский институт точной механики и оптики (72) Г,В.Бреенков и Э,Д.Панков (53) 53!.743 (088,8) (56) Авторакое свидетельство СССР

Ф 1401269, кл. 0 01 В 11/26, 1988.

1 (54) ОПТИКО-ЭЛЕКТРОННОЕ УСТРОЙСТВО

ДЛЯ ИЗМЕРЕНИЯ УГЛОВЫХ ОТКЛОНЕ1ИИ ОБЪЕКТА (57) Изобретение относится к измерительной технике и приборостроению и позволяет измерять углы поворота объекта вокруг трех координатных осей.

С целью повышения точности переносят

„„SU„„1567879 А 2 щ) G Ol В 11/26

2 иэображение марки с помощью световода в фокус второго объектива 5, смещенного относительно объектива l на величину 1 и наклоненного по отношению к нему ° Формируют световой пучок с помощью второго объектива, наклоняют пучок под углом к оптической оси объектива таким образом, что он пересекается с ней на входной грани отражателя 2. В отражателе пучок разделяют на два пучка, имеющих разные коэффициенты редукции при развороте объекта с отражателем. Строят иэобраФ жение обоих отраженных пучков на координатном фотоприемнике 3 и по вэ аимному положению обоих иэображений мар- д ки на фотоприемнике вычисляют угловые развороты объекта относительно координатных осей, 4 ил.

1567879

Изобретение относится к измерительной технике, предназначено для измерения угловых отклонений объекта и может найти применение при эксплуата-,. ции, сборке и монтаже изделий, Целью изобретения является повышение точности измерения угла скручива" ния путем у| еличения чувствительности устройства. 10

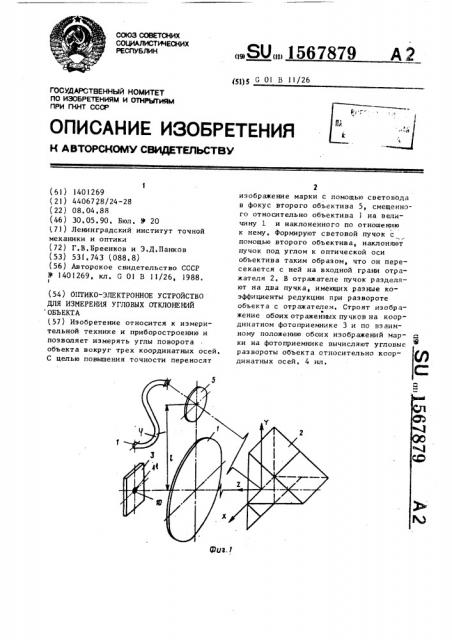

На фиг. l приведена принципиаль( ная оптическая схема предлагаемого устройства; на фиг, 2 — составные части отражателя; на фиг. 3 и 4 — схем, поясняющие принцип действия предлага- 15 емого устройства, Устройство содержит объектив 1, отражатель 2, фотоприемник 3 с блоком обработки, установленный в обратном ходе излучения от отражателя и рас- 20 положенный в фокальной плоскости объектива 1, световод 4 и второй объектив 5. Световод расположен между маркой (не показано) и фокусом второго объектива 5. Фотоприемник 3 выпал- 25 нен многоэлементым, например, в виде прибора с зарядовой связью, Центр выходйого зрачка второго объектива 5 смещен с оптической оси 30 объектива 1 на расстояние 1, оптическая ось второго объектива 5 пересекает оптическую ось объектива 1 на передней грани отражателя 2, а оптические оси oR ективов лежат в плоскости 35 главного сечения призменных блоков отражателя, Отражатель 2 выполнен из двух призменных блоков (фиг. 2), каждый иэ которых состоит из двух пар прямоуголь- 40 ных призм 6, 7 и 8, 9, соединенных между собой катетными гранями, а призменные блоки соединены гипотенузными гранями призм, имеющими один и тот же показ атель преломления. На свободной 45 части соединяемой гипотенуэной грани призмы 7 нанесено отражающее покрытие

10, Призмы в каждом призменном блоке выполнены иэ материала, имеющего различные показатели преломления (и, и

:1„) .

Отражатель 2, скрепленный с объектом (не показано), имеет воэможность поворота вокруг осей Х, Y, Z на углы

Ц „,, Ц соответственно, Устройство работает следующим образомм, Источник излучения через марку (не показано) подсвечивает торец светово,:а 4, с помощью которого марка переносится в фокус. второго объектива, который формирует параллельный пучок, наклоненный к оптической оси объектива 1, и направляют его на отражатель

2. В отражателе 2 пучок лучей разделяот на две части: одна часть пучка, пройдя призмы 6 и 7 и отразившись от отражающего покрытия 10 и вновь пройдя призмы 6 и 7, выходит иэ отражателя

2. Объектив I строит изображение этого пучка 11 на фотоприемнике 3. Другая часть пучка, последовательно пройдя призмы 6, 7, 8 и 9> также выходит из отражателя 2. Объектив 1 строит его изображение IO на фотоприемнике 3.

Формул а изобретения

Оптико-электронное устройство для измерения угловых отклонений объекта по авт ° св. N - 1401269, о т л и ч а— ю щ е е с я тем, что, с целью повышения точности измерения, оно снабжено вторым объективом, центр которого смещен относительно центра первого объектива и ориентированного так, что его оптическая ось наклонена относительно оптической оси первого объектива, пересекается с ней на передней грани отражателя и лежит в его главной плоскости, и световодом, установленным своими торцами между маркой и фокусом второго объектива и выполненным с поперечным диаметром, равным диметру марки.

15б7879

1567879

Составитель Н, Солоухин

Техред М,Ходанич

Корр ек тор М, Ш ар оши

Редактор Ю.Середа

Заказ 1315

Тираж 489

Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., д. 4/5

Производственно-издательский комбинат "Патент", r. Ужгород, ул. Гагарина, 101
