Реферат



Изобретение относится к измерительной технике. Цель изобретения - повышение точности и расширение технологических возможностей. Измеритель положения содержит базовый элемент 1, на одном конце которого выполнена резьба 2 и шестигранник 3, а на другом - отверстие 4, корпус 5, опорные кольца 12 и 13 и пузырьковые уровни 19, 20, 21 и 22. При измерении, например, горизонтального отклонения реперный элемент устанавливают в датчике и вращают кольцевую муфту 9, расположенную на валу 7, с возможностью поворота вокруг его оси и устанавливают в таком положении, чтобы вал находился в горизонтальном положении. Затем поворачивают планки 14 и 15, закрепленные одними концами параллельно оси корпуса 5 на опорных кольцах 12 и 13 таким образом, чтобы они располагались в вертикальной плоскости. После этого вращают муфту 9 вокруг оси вала 7 и устанавливают планки 14 и 15 в горизонтальное положение. Включают осветитель 8, расположенный на торце корпуса 5 на его оси, и по положению зайчика на полупрозрачном экране 23 с угловой шкалой и установочной риской 24, закрепленным на других концах планок 14 и 15, определяют угол отклонения. 3 ил.

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИК

„„SU„„1567886 А1 щ) С О1 В 21/00

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К ABTOPCHOMV СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ НОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР (21 ) 4438145/25-28 (22) 09.06 ° 88 (46) 30.05.90,Бюл. 11 20 (72) Е, А. Кузнецов, E,M. Чунихин и С.Н,Яшин (53) 531.71 (088.8) (56) Авторское свидетельство СССР

У 1229572, кл. G 01 В 21/00, 1986. (54) ИЗМЕРИТЕЛЬ ПОЛОЖЕНИЯ ГЕОМЕТРИЧЕСКОЙ ОСИ ДАТЧИКА (57) Изобретение относится к измерительной технике. Цель изобретения повышение точности и расширение технологических возможностей ° Измеритель положения содержит базовый элемент на одном конце которого выполнена резьба 2 и шестигранник 3, а на другом — отверстие 4, корпус 5, опор ые кольца 12 и 13 и пузырьковые уровни

19, 20, 21 и 22. При измерении, например, горизонтального отклонения

2 реперный элемент 1 устанавливают в датчике и вращают кольцевую муфту 9, расположенную на валу 7, с возможностью поворота вокруг его оси и устанавливают в таком положении, что вал находился в горизонтальном положении.

Затем поворачивают планки 14 и 15, закрепленные одними концами параллельно оси корпуса 5 на опорных кольцах

12 н 13 таким образом, чтобы они располагались в вертикальной плоскости.

После этого вращают муфту 9 вокруг оси вала 7 и устанавливают планки 14 и 15 в горизонтальное положение. Включают осветитель 8, расположенный на торце корпуса 5 на его оси, и по положению зайчика на полупрозрачном экране 23 с угловой шкалой и установоч- /фью ной рискои 24, закрепленным на других концах планок 14 и 15, определяют угол отклонения. 3 ил.

4 6

1567886

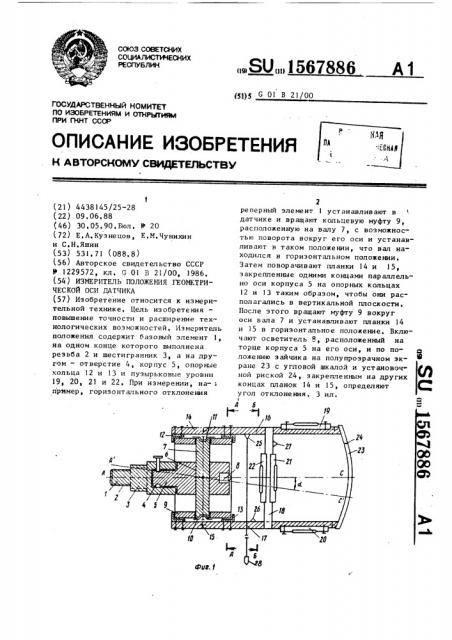

Иэобрете««««е относится к измерительной технике, Цель изобретения — повышение точности и расширение технологических возможностей, На фиг. 1 представлен измеритель положения оси датчика, общий вид; на фиг, 2 — разрез А-А на фиг, 1; на

«!jHr, 3 — разрез Б-Б на фиг. 1. 10

Измеритель положения оси датчика содержит базовый элемент 1, на одном конце которого выполнена резьба 2 и шестигранник 3, а на другом — отверстие 4, в котором с воэможностью вра- 15 щения и фиксации положения установлен корпус 5. В корпусе 5 перпендикулярно его оси выполнено отверстие 6, в котором закреплен вап 7, В корпусе 5 на его торце также устанонлен осне- 2(} титель 8. На концах вала 7 соосно кор пусу 5 установлена с возможностью поворота нокруг оси вала 7 кольцевая муфта 9, фиксацию углового положения которой осуществляют с помощью конических шайб 10 и 11. На торцах кольцевой муфты 9 с воэможностью вращения вокруг оси корпуса 5 установлены опорные кольца 12 и 13 с закрепленными на них параллельно оси корпуса 5 двумя планками 14 и 15, оси симметрии которых расположены в плоскости, проходящей через ось корпуса 5. На боковых поверхностях планок 14 и 15 нанесены установочные риски 16 и 17.. К планкам 14 и 15 перпендикулярно оси корпуса 5 своими концами закреплена поперечина 18, которая смещена с оси корпуса 5. На наружных сторонах планок 14 и 15 установлены пузырьковые 40 уровни 19 и 20. Такие же пузырьковые уровни 21 и 22 закреплены с обеих сторон поперечины 18, К торцам планок 14 и 15 прикреплен полупрозрачный экран

23 с установочной риской 24 и угловой 45 шкалой (не показана). На планках 14 и

15 на внутренних их сторонах и на поперечине 18 установлены серьги 25, 26 и 27, предназначенные для эакрвппения отвеса 28. На ппанках 14 и 15 также закреплены дужки 29 и 30, на которых соответственно установлены прицел

31 и пушка 32, Измеритель положения оси датчика работает следующим образом, При измерении горизонтального отклонения базовый элемент 1 его реэьбовой частью 2 устанавливают н датчик (не показан) растормажинают и вращают муфту 9 вокруг оси корпуса 5 и устанавливают ее в таком по:«ожении, чтобы вал 7 находился н горизонтальном положении, и фиксируют его положение.

Затем поворачивают планки 14 и 15 с опорными кольцами 12 и 13 таким обра-, зом> чтобы они расположились н вертикальной плоскости. После этого отворачивают конические шайбы 10 и 11 и, вр ащая муфту 9 с пл анками 1 4 и 1 5 вокруг вала 7 с помощью уровня 9 или отвеса 28, совмещая его с риской 17, устананлинают планки 4 и 15 в горизон-. тальное положение. Затормаживают муфту 9 коническими шайбами 10 и 11 и включают осветитель 8. Если ось датчика имеет наклон к горизонтальной плоскости, то луч отклонится от оси

ВС и пойдет по прямой CC Ilo расстоя«( нию СС определяют ве««ичину отклонения, При определении угла отклонения горизонтального датчика от заданногоо напр анления анало гично освобождают и поворачивают муфту 9 вокруг оси корпуса 1 так, чтобы н ал 7 расположился вертикально, и затормаживают корпус 5. Затем поворачивают планки

14 и 15 таким образом, чтобы они заняли горизонтальное положе««««е, После это го с помощью при цела 31 и пушки 32 направляют планки 14 и 15 н э аданном направлеными, вращая их вокруг вала 7, и по положению зай «««ка на экране 23 определяют у гол отклоне ««««я, \

При определении углового отклоне«ыя оси гертикального датчика в Вертикальной плоскости н э аданном направлении аналогично ориентируют вап

7 перпендикулярно этой плоскости, э атем вращением вокруг муфты 9 ориентируют планки 4 и 15 н рассматриваемой плоскости по одному из урон ней

21 или 22, Зажимают конические шайбы

10 и 11 и по положению зайчик» на экране 23 определяют угол, При определении углового отклонения оси от вертикали н вертик альной плоскости, перпендикулярной плоскости заданного направления, пса ворачивают нал 7 на 90 и фиксируют его положение. Затем поворачивают планки 14 и 15 на 90, освобождают конические шайбы 10 и 11 и ориентируют поперечину 18 н горизонтальном направлении, По « оложе««ию э айчика на экране 23 определяют искомый угол, 1567886 на его ocu.

Фиг. 2

Составитель В,Савельев

Техред М.Ходанич Корректор М.Самборская редактор А,Долинич

Тираж 482

Заказ 1315

Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская ваб., д. 4/5 Производственно-издательский комбинат "Патент", г. Ужгород, ул. Гагарина, 101

Ф о р и у л а и э о б р е т е н и я

Измеритель положения геометрической оси датчика, содержащий базовый элемент, предка наченный для закрепления измерителя на корпус, и осветитель,отличающийся тем> что, с целью повышения точности и расширения технологических возможностей > он снабжен закрепленным в корпусе перпендикулярно к его оси валом, кольцевой муфтой, установленной на валу соосно с корпусом с возможностью поворота вокруг оси вапа, двумя опорными кольцами, расположенными на торцах кольцевой муфты с возможностью вращения вокруг оси корпуса, закрепленнымии параллельно оси корпуса на опорных кольцах одними концами двумя планками, оси симметрии которых расположены в плоскости > проходящей через ось корпуса поперечиной, связанной концами с пластинками и перпендикулярно к оси корпуса и смещенной относительно ппоскости симметрии планок, четырьмя пузырьковыми уровнями, два из которых установлены на вн аних с ", ронах ппанок> а два других -. на поперечине с обеих ее сторон, полупрозрачным экраном с угловой капой и установочной риской, эакре.ленным на других концах планки тремя серьгами для подвески отвеса, две из которых закреплены на внутренних сторонах планок, а третья — на поперечине со стороны экрана, двумя дужками, з акрепленными своими концами в планках> в параллельных между собой плоскостях, перпендикуцярных оси корпуса, и закрепленными соответственно на первой и второй дужках прицелом и мушкой, расположенными в одной плоскости, проходящей через ось корпуса, на одном конце базового элемента выполнены Резьба и шестигранник, а на другом — отверстие, в котором установлен с возможностью вращения и фиксации положения корпус, а осве- титель расположен на торце корпуса
