Реферат



кг;, 567д

Класс А Olc; 45b, 5вз

СССР

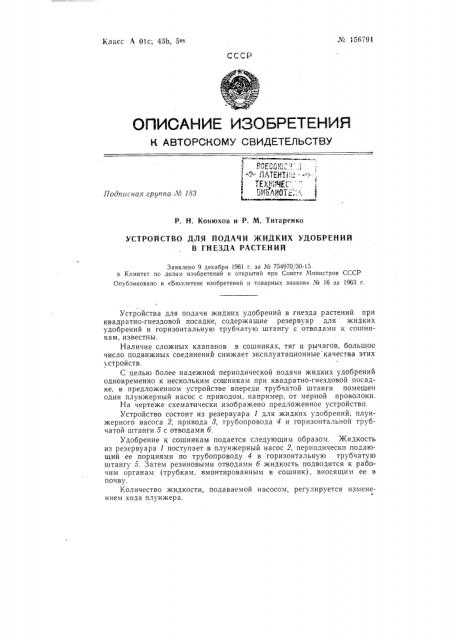

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Подписная группа М 183

Р. Н. Конюхов и P. М. Титаренко

УСТРОЙСТВО ДЛЯ ПОДАЧИ ЖИДКИХ УДОБРЕНИЙ

В ГНЕЗДА РАСТЕНИЙ

Заявлено 9 декабря 1961 г. за М 764970, 30-15 в Комитет по делам изобретений и открытий при Совете Министров СССР

Опубликовано в «Бюллетене изобретений и товарных знаков» Ха 16 за 1963 г.

Устройства для подачи жидких удобрений в гнезда растений при квадратно-гнездовой посадке, содержащие резервуар для жидких удобрений и горизонтальную трубчатую штангу с отводами к сошникам, известны.

Наличие сложных клапанов в сошниках, тяг и рычагов, большое число подвижных соединений снижает эксплуатационные качества этих устройств.

С целью более надежной периодической подачи жидких удобрений одновременно к нескольким сошникам при квадратно-гнездовой посадке, в предложенном устройстве впереди трубчатой штанги помещен один плунжерный насос с приводом, например, от мерной проволоки.

На чертеже схематически изображено предложенное устройство.

Устройство состоит из резервуара 1 для жидких удобрений, плунжерного насоса 2, привода 8, трубопровода 4 и горизонтальной трубчатой штанги 5 с отводами б.

Удобрение к сошникам подается следующим образом. Жидкость из резервуара 1 поступает в плунжерный насос 2, периодически подающий ее порциями по трубопроводу 4 в горизонтальную трубчатую штангу 5. Затем резиновыми отводами б жидкость подводится к рабочим органам (трубкам, вмонтированным в сошник), вносящим ее в почву.

Количество жидкости, подаваемой насосом, регулируется изменением хода плунжера. г i )0 91

При вкл1очении привода на шток насоса жидкость подается B ! ".ездо.

Насос может быть выполнен в виде кривошипно-шатунного или ку.чкового механизма.

Предмет изобретения

Устройство для подачи жидких удобрений в гнезда растений при квадратно-гнездовой их посадке, содержащее резервуар для жидких удобрений и горизонтальную трубчатую штангу с отводами к сошни;;ам, о т л и ч а ю щ е е с я тем. что, с целью повышения эксплуатационной надежности для периодической подачи жидких удобрений одноВре111енно к нескольким сошникахl 11ocH Q -IíÎÉ машины, Впереди трубчатсй штанги помещен один плунжер11ый насос с приводом через переда.,, например, от мерной проволоки. .2 (., о

Составитель K. С. Стогов

Редактор М. И. Бородина Техред А. A. Камышникова Корректор Г. И. Чугунова

Поди. к печ. 17/VIII — 63 г. <формат бум. 70 Q 1081/iI; Объем 0,18 изд. л, Лак. 2076/14 Тираж 525 Цена 4 коп.

ЦНИИПИ Государственного комитета по делам изобретений и открытий СССР

Москва, Центр, пр. Серова, д. 4.

Типография, пр. Сапунова, 2.
