Установка для климатических испытаний изделий

Установка для климатических испытаний изделий

Иллюстрации

Показать все

Реферат



Изобретение относится к испытательной технике, а именно к установкам для климатических испытаний изделий. Целью изобретения является повышение точности и упрощение конструкции. Средство 16 с испытуемым изделием помещают в промежуточной камере 4 с нормальными климатическими условиями. Выводят на режим тепловую 2 и холодильную 3 камеры. Крышки 5 и 6, закрепленные на основании 1 с помощью шарниров 9 в вершинах 7 и 8 Г-образных крышек 5 и 6, поворачиваясь, поверхностями 17 и 18 своих граней 10 и 11 перемещают средство 16 из камеры 2 в камеры 3 или 4. При повороте открывается или камера 3 или камера 2 и соответственно закрываются эти камеры, отделяя их от камеры 4. В стенках 12 и 13 выполнены углубления 14 и 15 под грани 10 крышек. 3 ил.

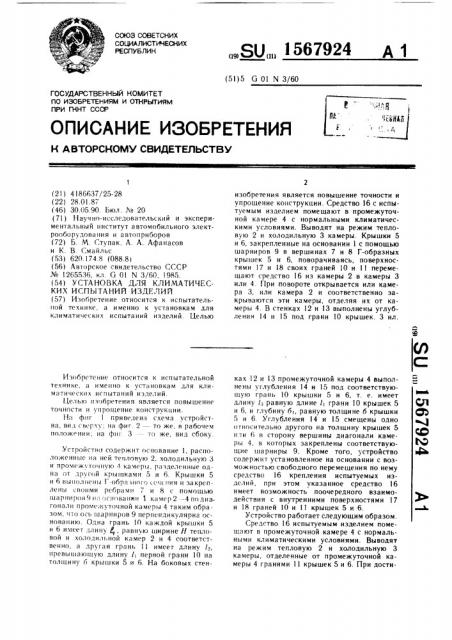

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

„„SU„„1567924 д 1 (51)5 G 01 N 3/60

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

IlO ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР (21) 4186637/25-28 (22) 28.01.87 (46) 30.05.90. Бюл. ¹ 20 (71) Научно-исследовательский и экспериментальный институт автомобильного электрооборудования и автоприборов (72) Б. М. Ступак, A. А. Афанасов и К. В. Смайльс (53) 620.174.8 (088.8) (56) Авзорское свидетельство СССР № 1265536, кл. G 01 N 3/60, 1985. (54) УСТАНОВКА ДЛЯ КЛИ МА ТИЧЕ СКИХ ИСПЫТАНИЙ ИЗДЕЛИЙ (57) Изобретение относится к испытательной технике, а именно к установкам для климатических испытаний изделий. Целью

Изобретение относится к испытательной технике, а именно к установкам для климатических испытаний изделий.

Целью изобретения является повышение точности и упрощение конструкции.

Н» фиг приведена схема устройства, ви.j. сверху; иа фиг. 2 то же. в рабочем положении; на фи 3 -- то же, вид сбоку.

Устройство содержит основание 1, расположенные иа ней тепловую 2, холодильную 3 и промежуточную 4 камеры, разделенные одна от другой крышками 5 и 6. Крышки 5 и 6 выполнены Г-обри зиого сечения и закреплены своими ребрами " и 8 с помощью шарниров9 на основании 1 камер 2 -4 подиагонали промежуточной камеры 4 таким образом, что ось шарниров 9 перпендикулярна основанию. Одна грань 10 каждой крышки 5 и 6 имеет длину 8, равную ширине Н тепловой и холодильной камер 2 и 4 соответственно, а другая грань 11 имеет длину l, превышаюгцую длину li первой грани 10 на толщину б крышки 5 и 6. На боковых стенизобретения является повышение точности и упрощение конструкции. Средство 16 с испытуемым изделием помещают в промежуточной камере 4 с нормальными климатическими условиями. Выводят на режим тепловую 2 и холодильную 3 камеры. Крышки 5 и 6, закрепленные на основании 1 с помощью шарниров 9 в вершинах 7 и 8 Г-образных крышек 5 и 6, поворачиваясь, поверхностями 17 и 18 своих граней 10 и 11 перемещают средство 16 из камеры 2 в камеры 3 или 4. При повороте открывается или камера 3, или камера 2 и соответственно закрываются эти камеры, отделяя их от камеры 4. В стенках 12 и 13 выполнены углубления 14 и 15 под грани 10 крышек. 3 ил. ках 12 и 13 промежуточной камеры 4 выполнены углубления 14 и 15 под соответствующую грань 10 крышки 5 и 6, т. е. имеет длину l> равную длине l> грани 10 крышек 5 и 6, и глубину бь равную толщине б крышки

5 и 6. Углубления 14 и 15 смещены одно относительно другого на толщину крышек 5 изи 6 в сторону вершины диагонали камеры 4, в которых закреплены соответствующие шарниры 9. Кроме того, устройство содержит установленное на основании с возможностью свободного перемещения по нему средство 16 крепления испытуемых изделий, при этом указанное средство 16 имеет возможность поочередного взаимодействия с внутренними поверхностями 17 и 18 граней 10 и 1 крышек 5 и 6.

Устройство работает следующим образом.

Средство 16 испытуемым изделием помещают в промежуточной камере 4 с нормальными климатическими условиями. Выводят на режим тепловую 2 и холодильную 3 камеры, отделенные от промежуточной камеры 4 гранями 11 крышек 5 и 6. При дости1567924

<»о

1 /

1 1

13 15 16

@цг.1 жении в камерах 2 и 3 заданных режимов крышку 5 или 6 в зависимости от программы поворачивают, открывая соответственно камеру 2 или 3 и перемещая поверхностью

17 соответствующей крышки 5 или 6 средство 16 в соответствующую камеру. При полном перемещении средства 16 в одну из камер, например камеру 3, последняя отделяется от камеры 4 другой гранью 10 крышки 6.

После того как средство 16 выдерживает- 10 ся в камере 3 заданное время поворотом крышки 6 в другую сторону средство 16 перемещается в камеру 4, а поворотом крышки

5 — в камеру 2. Г1ри этом грани 11 крышки 6 займут исходное положение, а грани 10 1 и 11 крышки 5 поменяются местами. При перемещении средства 16 только oдна камера может быть соединена с промежуточной камерой 4 и никогда камеры 2 и 3 не могут быть связаны между собой.

Фориплп изобретения ,установка для климатических испытаний изделий, содержащая основание, расположенные на нем тепловую, холодильную и промежуточные камеры, отделенные одна от другой посредством подвижных крышек, и средства крепления испытуемых изделий, отличающаяся тем, что, с целью повышения точности поддержания режимов испытаний и упрощения конструкции, крышки выполнены

Г-образного сечения и шарнирно закреплены своим ребром по диагонали промежуточной камеры так, что ось шарнира перпендикулярна основанию, длина одной из граней крышек равна ширине тепловой и холодильной камер соответственно, длина другой грани превышает длину первой на толщину крышки, на боковых стенках промежуточной камеры выполнены углубления под соответствующую грань крышек, при -зтом углубления смещены одно относительно другого на толщину крышки, а средства крепления испытуемых изделий установле ы на основании с возможностью поочередного взаимодействия с внутренними поверхностями граней крышек.!

567924

12

3 7 7 9 1f б 18

16 гг

Ф 8 ц 10 фЦВ. 2 15

Фиг. 3
