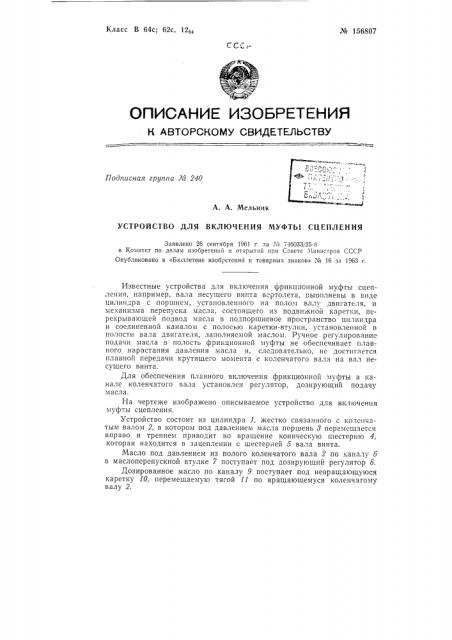

Ма 156807

Класс В 64с; 62с, 12„

OrlaCaSae ИЗ0Б ЕТКНИ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Под гисная группа Аг0 240

А. А. Мельник

УСТРОЙСТВО ДЛЯ ВКЛЮЧЕНИЯ МУФТЬ! СЦЕПЛЕНИЯ

Заявлено 26 сентября 1961 г. за М 746033125-8 в Комитет по делам изобретений и открытий при Совете 31инпстров СССР

Опубликовано в «Бюллетене изобретений и товарных знаков» No 16 за 1963 г.

Известные устройства для включения фрикцпонной муфты сцепления, например, вала несущего винта вертолета, выполнены в виде цилиндра с поршнем, установленного на полом валу двигателя, и механизма перепуска масла, состоящего из подвижнои каретки, перекрывающей подвод масла в подпоршневое пространство цилиндра и соединенной каналом с полосью каретки-втулки, установленной в полости вала двигателя, заполняемой маслом. Ручное регулирование подачи масла в полость фрикционной муфты не обеспечивает плавного нарастания давления масла и, следовательно, не достигается плавной передачи крутящего момента с коленчатого вала на вал несущего винта.

Для обеспечения плавного включения фрикционной муфты в канале коленчатого вала установлен регулятор, дозирующий подачу масла.

На чертеже изображено описываемое устройство для включения муфты сцепления.

Устройство состоит из цилиндра 1, жестко связанного " коленчатым валом 2, в котором под давлением масла поршень 8 перемещается вправо и трением приводит во вращение коническую шестерню 4, которая находится в зацеплении с шестерней 5 вала винта.

Масло под давлением из полого коленчатого вала 2 по каналу б в маслоперепускной втулке 7 поступает под дозирующий регулятор 8.

Дозированное масло по каналу 9 поступает под невращающуюся каретку 10, перемещаемую тягой 11 по вращающемуся коленчатому валу 2.

¹ 156807

Для включения фрикционной муфты сцепления достаточно переместить каретку 10 в крайнее правое положение (как показано на чертеже) так, чтобы дозируемое регулятором масло по каналам 12 и И поступало под поршень о.

Время включения муфты зависит от проходного сечения канала 6, которое может быть изменено поворотом по резьбе регулятора 8.

Предмет изобретения

Устройство для включения муфты сцепления, например, вала несущего винта вертолета, выполненное в виде цилиндра с поршнем, установленного на полом валу двигателя, и механизма перепуска масла, состоящего из подвижной каретки, перекрывающей подвод масла в подпоршневое пространство цилиндра и соединенной каналом с полостью каретки-втулки, установленной в полости вала двигателя, заполняемой маслом, о т л и ч а ю щ е е с я тем, что, с целью плавного включения муфты, в канале коленчатого вала установлен регулятор, дозирующий подачу масла.
