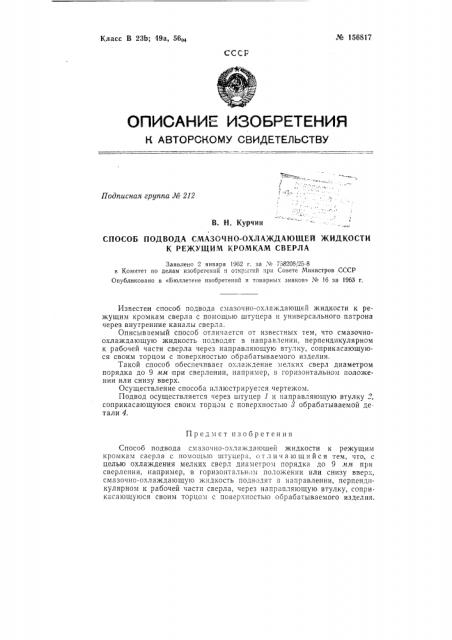

№ 156817

Класс В 23b; 49а, 56а

СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Подписная группа Л0 212

В. Н. Курчин

СПОСОБ ПОДВОДА СМАЗОЧ НО-ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ

К РЕЖУЩИМ КРОМКАМ СВЕРЛА

Заявлено 2 января !962 г. за ¹ 758208 25-8

B Комитет по делам изобретений и открытий прп Совете Министров СССР

Опубликовано в «Бюллетене изобретешш и товарных знаков» ¹ 16 за 1963 г.

Известен способ подвода смазочно-охлаждающей жидкости к режущим кромкам сверла с помощью штуцера и универсального патрона через внутрениие каналы сверла.

Описываемый способ отличается от известных тем, что смазочноохлаждающую жидкость подводят в направлении, перпендикулярном к рабочей части сверла через направляющую втулку, соприкасающуюся своим торцом с поверхностью обрабатываемого изделия.

Такой способ обеспечивает о:.лаждение мелких сверл диаметром порядка до 9 мм при сверлении, например, в горизонтальном положении или снизу вверх.

Осуществление способа иллюстрируется чертежом.

Подвод осуществляется через штуцер 1 и направляющую втулку, соприкасающуюся своим торцом с поверхностью 3 обрабатываемой детали 4.

Предмет изобретения

Способ подвода смазочно-охлаждающей жидкости к режущим кромкам сверла с помощью штуцера, отл и ч а ю щи йся тем, что, с целью охлаждения мелких сверл диаметром порядка до 9 нн при сверлении, например, в горизонтальн гм положении или снизу вверх, смазочно-охлаждающую жидкость подводят в направлении, перпендикулярном к рабочей части сверла, через направляющую втулку, соприкасающуюся своим торцом с поверхностью обрабатываемого изделия. № 156817
