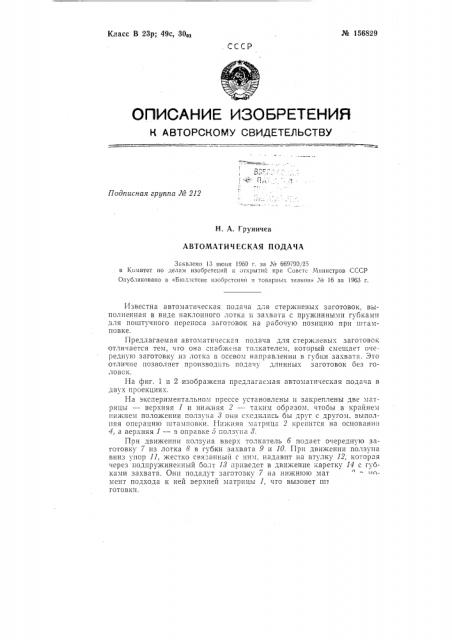

№ 156829

После завершения рабочего хода ползун поднимется вверх, а каретка с губками захвата переместится в исходное положение. При этом под действием .пружины 15 съемник 16 повернется вокруг оси J 7 и, захватывая отштампованную заготовку, выбросит ее в транспортный лоток.

Предмет изобретения

Автоматическая подача для стержневых заготовок, выполненная в виде наклонного лотка и захвата с пружинными губками для поштучного переноса заготовок на рабочую позицию при штамповке, отл ичающаяся тем, что, с целью использования подачи для длинных заготовок без головок, она снабжена толкателем, смещающим очередную заготовку из лотка в осевом направлении в губки захвата.

Vuz Г!

7 6
