Класс В 23f; 49d, 14, № 156831
СССР

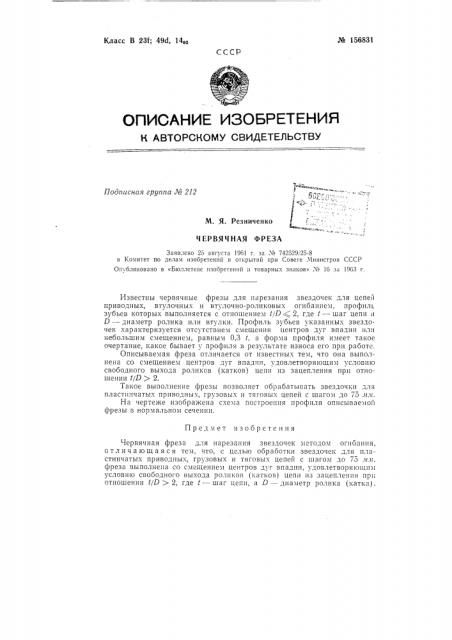

ОПИСАНИЕ ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ л
11 -т пг .
1 6g
4 с :.
4.=
М. Я. Резниченко
=,и,с., ЧЕРВЯЧНАЯ ФРЕЗА
Подписная группа М 212
Заявлено 25 августа 1961 г. за Х 742529/25-8 в Комитет по делам изобретении и открытий при Совете Министров СССР
Опубликовано в «Бюллетене изобретений и товарных знаков» . хе 16 за 1968 r.
Предмет изобретения
Червячная фреза для нарезания звездочек методом огибания, отличающаяся тем, что, с целью обработки звездочек для пластинчатых приводных, грузовых и тяговых цепей с шагом до 75 .и.п, фреза выполнена со смещением центров дуг впадин, удовлетворяющим условию свободного выхода роликов (катков) цепи из зацепления пр1 отношении t/D ) 2, где t — шаг цепи, à D — диаметр ролика (катка).
Известны червячные фрезы для нарезания звездочек для цепей приводных, втулочных и втулочно-роликовых огибанием, профиль зубьев которых выполняется с отношением t/D (2, где t — шаг цепи и
D — диаметр ролика или втулки. Профиль зубьев указанных звездочек характеризуется отсутствием смещения центров дуг впадин или небольшим смещением, равным 0,3 i, а форма профиля имеет такое очертание, какое бывает у профиля в результате износа его при работе.
Описываемая фреза отличается от известных тем, что она выполнена со смещением центров дуг впадин, удовлетворяющим условию свободного выхода роликов (катков) цепи из зацепления прн отношении t/D ) 2.
Такое выполнение фрезы позволяет обрабатывать звездочки для пластинчатых приводных, грузовых и тяговых цепей с шагом до 75 и.п.
На чертеже изображена схема построения профиля описываемой фрезы в нормальном сечении.
