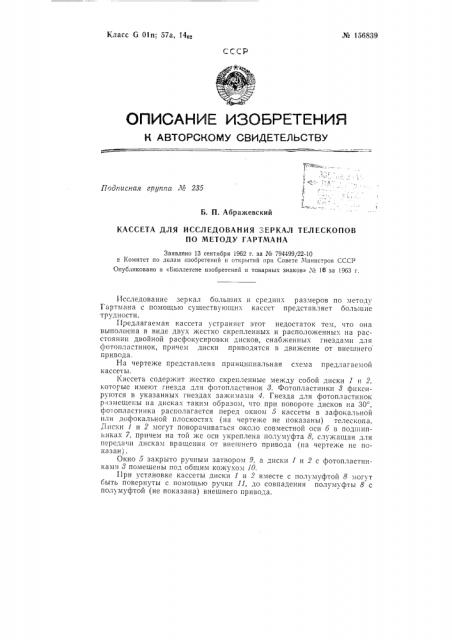

Класс G 01n; 57а, 140»

Мя 156839

СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

M АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Подтсная группа М 285

Б. П. Абражевский

КАССЕТА ДЛЯ ИССЛЕДОВАНИЯ ЗЕРКАЛ ТЕЛЕСКОПОВ

ПО МЕТОДУ ГАРТМАНА

Заявлено 13 сентября 1962 г. за ЛЪ 794499(22-10 в 1(омитет по делам изооретений и открытий при Совете 1)1инистров СССР

Опубликовано в «Бюллетене изобретений и товарных знаков» Хе 16 за 1963 r.

Исследование зеркал больших и средних размеров по методу

Гартмана с помощью существующих кассет представляет большие трудности.

Иредлагаемая кассета устраняет этот недостаток тем, что она выполнена в виде двух жестко скрепленных и расположенных на расстоянии двойной расфокусировки дисков, снабженных гнездами для фотопластинок, причем диски приводятся в движение от внешнего привода.

На чертеже представлена принципиальная схема предлагаемой кассеты.

Кассета содержит жестко скрепленные между собой диски 1 н 2, которые имеют гнезда для фотопластинок 8. Фотопластинки 8 фиксируются в указанных гнездах зажимами 4. Гнезда для фотопластинок р- змещены на дисках таким образом, что при повороте дисков на 30, фо. опластинка располагается перед окном 5 кассеты в зафокальной или дофокальной плоскостях (на чертеже не показаны) телескопа. ,Лиски (и 2 могут поворачиваться около совместной оси 6 в подшипниках 7, причем на той же оси укреплена полумуфта 8, служащая для передачи дискам вращения от внешнего привода (на чертеже не показан).

Окно 5 закрыто ручным затвором 9, а диски 1 и 2 с фотопластинками 8 помешены под общим кожухом (0.

Ири установке кассеты диски 1 и 2 вместе с полумуфтой 8 могут быть повернуты с помощью ручки 11, до совпадения полумуфты 8 с полумуфтой (не показана) внешнего привода.

Для работы кассету устанавливают и закрепляют на посадочное место в главном фокусе Ооъектива телескопа IH3 чертеже Hp IIOK33BH}, после чего открывают ручной затвор 9, так как окно 5 при этом закрыто дистанционным затвором (не показан на чертеже) на телескопе.

После наведения телескопа в нужную точку небесной сферы открывают дистанционныи затвор и делают два снимка. Так, при разных полохкениях трубы производят последовательно шесть пар снимков.

Предмет изобретения

Кассета для исследования зеркал телескопов по методу Гартмана, о т;I и ч а ю щ а я с я тем, что, с целью упрощения исследований зерка 7 больцпчх и средних размеров, она выполнена в виде двух жестко скрепленных и расположенных на расстоянии двойной расфокусировки дисков, приводимых в движение от внешнего привода, снабженных гнездами для фотопластинок.
