Класс В 24b; 67а, 9

В 24b; 67а, 32» № 156859

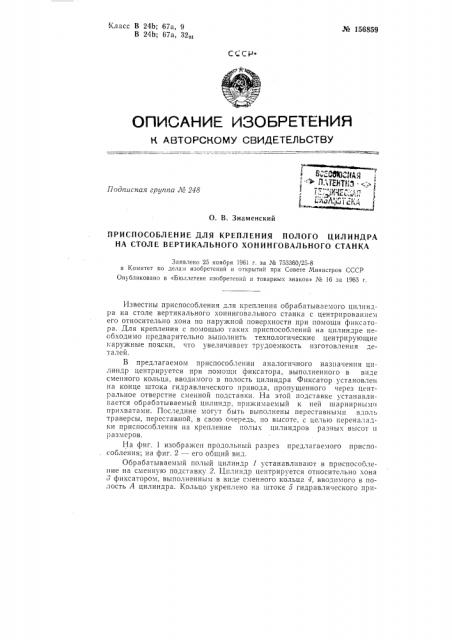

0ПИгАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Г1одписная epgnna Л8 248

О. В. Знаменский

ПРИСПОСОБЛЕНИЕ ДЛЯ КРЕПЛЕНИЯ ПОЛОГО ЦИЛИНДРА

НА СТОЛЕ ВЕРТИКАЛЬНОГО ХОНИНГОВАЛЬНОГО СТАНКА

Заявлено 25 ноября 1961 г. за № 753360/25-8 в Комитет по делам изобретений и открытий при Совете Министров СССР

Опубликовано в «Бюллетене изобретений и товарных знаков» № 16 за 1963 г.

Известны приспособления для крепления обрабатываемого цилинд,ра на столе вертикального хонинговального станка с центрированием его относительно хона по наружной поверхности прн помощи фиксатора. Для крепления с помощью таких приспособлений на цилиндре необходимо предварительно выполнить технологические центрирующие наружные пояски, что увеличивает трудоемкость изготовления деталей.

В предлагаемом приспособлении аналогичного назначения цилиндр центрируется при помощи фиксатора, выполненного в виде сменного кольца, вводимого в полость цилиндра Фиксатор установлен на конце штока гидравлического привода, пропущенного через центральное отверстие сменной подставки. На этой подставке устанавливается обрабатываемый цилиндр, прнжимаемьш к ней шарнирными прихватами. Последние могут быть выполнены переставными вдоль траверсы, переставной, в свою очередь, по высоте, с целью переналадки приспособления на крепление полых цилиндров разны.; высот и размеров.

На фиг. 1 изображен продольный разрез предлагаемого приспособления; на фиг. 2 — его общий вид.

Обрабатываемый полый цилиндр 1 устанавливают в приспособление на сменную подставку 2. Цилиндр центрируется относительно кона ." фиксатором, выполненным в виде сменного кольца 4, вводимого в полость А цилиндра. Кольцо укреплено на штоке 5 гидравлического при¹ 156859 вода 6, пропущеш?юм через центральное отверстие подставки 2. Цилиндр крепится шарнирными прихватами 7, прижимающими его к подставке 2. Для креплспия полых цилиндров разш,?х высот и диаметров прихваты 7 выполнены переставными вдоль траверсы 8, которая, B свою очередь, может переставляться по высоте на скалках 9.

Установка и крепление полого цилиндра в приспособлении происходит следующим образом.

Сначала цилиндр 1 ставят па сменную подставку 2, затем, включая гидравлический привод б, в полость /1 цилиндра вводят сменное кольцо 4, центрирую?цее его относительно хопа 8. После этого, включая гидравлический привод !О, воздействующий на шарнирные прихваты 7, закрепляют сцентрироваппый цилиндр в приспособлении. установленном па столе 11 вертикального хонинговального стан?<а.

Предмет изобретения * " фФ;"

1, Приспособление для крепления полого цилиндра на столе верти«ального,хопинговальпого станка с центрированием его относительНо хопа при помо?ци фиксатора, отл и ч а ю?несся тем, что, с целью к()епления цилинд1эа оез предварительно Выполи сивых нcl не . 1 техно. 10гичсских центрирую?цих наружных поясков, фиксатор выполнен в виде вводимого в полость цилиндра сменного кольца, установленного на конце штока гидравли еского привода, пропущенного через центральное отверстие сменной подставки для обрабатываемого цилиндра, прижимаемого к ней шарнирными прихватами.

2. Приспособление по п. 1, отл и ч а ю ?це ес я тем, что шарнирные прихваты выполнены переставными вдоль траверсы, переставной, в свою очередь, по высоте. с целью переналадки его на крепление полых цилиндров разных высот п диаметров.

¹ 156859

l

1 ! ! л

4..;-.» ",Я; Л . 2,, -е

Фьг !
