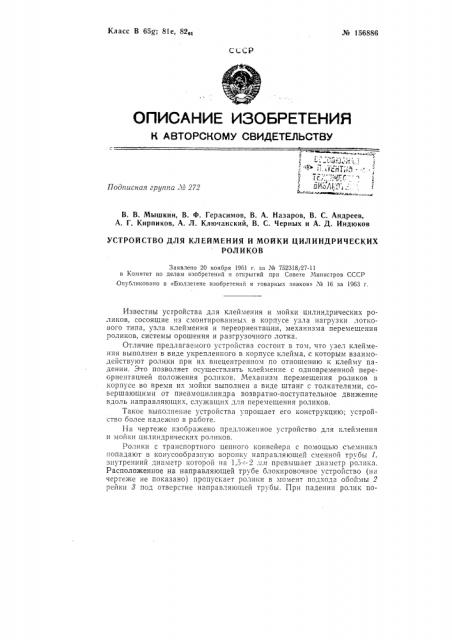

Класс В 65g; 81е, 82,т № 156886
С CP
ОПИСАНИЕ ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЪСТВУ
Подписная группа 13 272
В. В. Мышкин, В. Ф. Герасимов, В. А. Назаров, В. С. Андреев, А. Г. Кирпиков, А. Л. Ключанский, В. С. Черных и А, Д. Индюков
УСТРОЙСТВО ДЛЯ КЛЕЙМЕНИЯ И МОЙКИ ЦИЛИНДРИЧЕСКИХ
РОЛИКОВ
Заявлено 20 ноября 1961 г. за № 752318/27-11 в Комитет по делам изобретений и открытий при Совете Министров СССР
Опубликовано в «Бюллетене изобретений и товарных знаков» ¹ 16 за 1963 г.
Известны усгройства для клеймения и мойки цилиндрических роликов, сосоящие из смонтированных в корпусе узла нагрузки лоткового типа, узла клеймения и переориентации, механизма перемещения роликов, системы орошения и разгрузочного лотка.
Отличие предлагаемого устройства состоит в том, что узел клеймения выполнен в виде укрепленного в корпусе клейма, с которым взаимодействуют ролики при их внецентренном по отношению к клейму падении. Это позволяет осуществлять клеймение с одновременной пересриентацией положения роликов. Механизм перемещения роликов и корпусе во время и c мойки выполнен в виде штанг с толкателями, совершающими от пневмоцилиндра возвратно-поступательное движение вдоль направляющих, служащих для перемещения роликов.
Такое выполнение устройства упрощает его конструкцию; устройство более надежно в работе.
На чертеже изображено предложенное устройство для клеймения и мойки цилиндрических роликов.
Ролики с транспортного цепного конвейера с помощью съемника попадают в конусообразную ворочку направляющей сменной трубы 1, знутренний диаметр которой на 1,5-:-о л1л1 превышает диаметр ролика.
Расположенное на направляющей трубе блокировочное устройство (на чертеже не показано) пропускает ролики в момент подхода обоймы 2 рейки 8 под отверстие направляющей трубы. Прн падении ролик по¹ 156886 падает в обойму 2 рейки, стенки которой позволяют ему точно сориентироваться после удара о клеймо 4.
В случае, когда ролик не опрокидывается на направляющие трубки 5 от внецентрового удара, операция опрокидывания с помощью вкладыша б обоймы осуществляется при рабочем ходе рейки 3. При дальнейшем ходе ролик подхватывается задней стенкой обоймы и переносится по направляющим за порог-фиксатор 7.
Пневмоцилиндр, осуществляющий возвратно-поступательное движение рейки, работает от золотникового распределительного устройства, которое обеспечивает требуемый темп работы. Шток пневмоцилиндра с помощью стойки 8 жестко связан с двумя подвижными штангами 9, к которым посредством обойм 10 крепится рейка 3 с толкающими элементами 11. Штанги перемещаются в двух подшипниках 12 с текстолитовыми вкладышами. При рабочем ходе штока пневмоцилиндра подпружиненные и жесткий толкатели рейки перемещают ролики по направляющим на величину шага, обеспечивающего западание роликов за пороги-фиксаторы 7 направляющих трубок (см. узел А; рабочий ход).
Подпружиненные плечи 13 толкателей силами реакции прижимаются к упорным планкам 14, что устраняет самовыжимание плеч толкателей при перемещении роликов по направляющим. Первый ролик после опрокидывания переносится по направляющим трубкам задней стенкой обоймы и западает за порог-фиксатор.
При холостом ходе рейки подпружиненные плечи толкателей своей затылочной частью находят на ролики, удерживаемые от смещения назад порогами-фиксаторами направляющей трубки, и, отжимаясь кверху, скользят по ним до западания за торец роликов, осуществляемого под действием цилиндрических пружин 15. Толкатель, укрепленный на щеках обоймы 2, под действием собственного веса западает за ролик; толкатель опирается на ограничители. В конце холостого хода шток нажимает на конечный выключатель блокировочного устройства.
Освобожденный ролик падает и ударяется о клеймо. В дальнейшем цикл работы повторяется.
Предмет изобретения
Устройство для клеймения и мойки цилиндрических роликов, состоящее из смонтированных в корпусе узла нагрузки лоткового типа„ узла клеймения и переориентации, механизма перемещения роликов, системы орошения и разгрузочного лотка, отл и ч а ю щ ее с я тем, что, с целью упрощения конструкции устройства и повышения его надежности в работе, узел клеймения выполнен в виде укрепленного в корпусе горизонтального клейма, с которым взаимодействуют ролики при их внецентренном по отношению к клейму падении, за счет чего осуществляется клеймение с одновременной переориентацией положения роликов, а механизм перемещения роликов в корпусе во время их мойки выполнен в виде штанг с толкателями, приводимыми от пневмоцилиндра в возвратно-поступательное движение вдоль направляющих, служащих для перемещения роликов.
