Полимеризационный аппарат

Полимеризационный аппарат

Иллюстрации

Показать все

Реферат



Изобретение относится к химической аппаратуре, в частности к полимеризационным аппаратам. Цель - повышение качества полимера и уменьшение энергоемкости. Для этого полимеризационный аппарат снабжен установленным вдоль оси корпуса валом с шаговым приводом и дисками с отверстиями, жестко закрепленными на валу и размещенными под перегородками. Отверстия в дисках соосны отверстиям в перегородках. Кроме того, аппарат снабжен трубопроводом, сообщающим верхнюю и нижнюю секции корпуса. 1 з.п.ф-лы, 1 ил.

COOS COBKTCHHX

ОФВ

РЕСПУбЛИН.,80„156902

yl) g В 01 J 19/24

М6063КЦ!!я! ИПЮ- ЖИя ЯЯ3

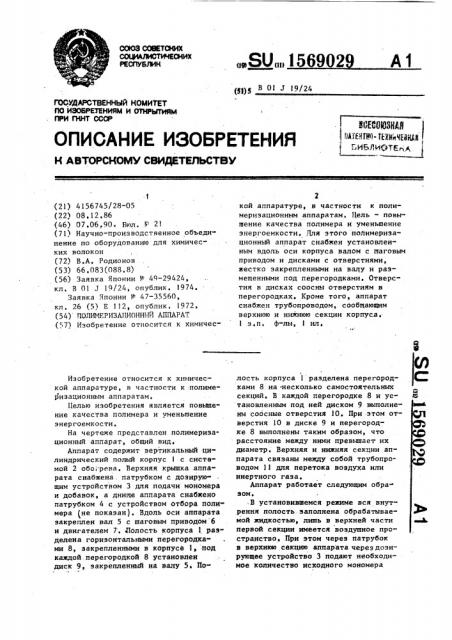

1 ИБЛИ „" РТЕ ) », ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Х А STOPCHOMY СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

flO ИЗОБРЕТЕНИЯМ И ОТНРЫТИЯМ

ПРИ ГКНТ СССР

t (21) 4156745/28-05 (22) 08,12,86 (46) 07.06,.90. Бил. h - 21 (71) Научно-производственное обьединение по оборудованию для химических волокон (72) В.А, Родионов (53) 66.083(088.8) (56) Заявка Японии - 4q-29424, кл, В 01 3 19/24, опублик. 1974.

Заявка Японии Р 47-35560, кл, ?6 (5) E 112, опублик. 1972. (54) ПОЛИМЕРИЗАЦИОНН!.!Й АППАРАТ (57) Изобретение относится к химичесИзобретение относится к химической аппаратуре, в частности к полимеризационным аппаратам.

Целью изобретения является повышение качества полимера и уменьшение энергоемкости.

На чертеже представлен полимеризационный аппарат, общий вид.

Аппарат содержит вертикальный -цилиндрический полый корпус 1 с системой 2 обо рена. Верхняя крышка аппарата снабжена. патрубком с дозирующим устройством 3 для подачи мономера и добавок, а днище аппарата снабжено патрубком 4 с устройством отбора полимвра (не показан). Вдоль оси аппарата закреплен вал 5 с шаговым приводом 6 и двигателем 7. Полость корпуса l разделена горизонтальными перегородками 8, закрепленными в корпусе l, под каждой. перегородкой 8 установлен диск 9, закрепленный на валу 5. По"

2 кой аппаратуре, в частности к полимериэационным аппаратам. Цель — повышение качества полимера и уменьшение энергоемкости. Для этого полимериэационный аппарат снабжен установленным вдоль оси корпуса валом с щаговым приводом и дисками с отверстиями, жестко закрепленными на валу и размещенными под перегородками. Отверс" тия в дисках соосни отверстиям в перегородках. Кроме того, аппарат снабжен трубопроводом, сообщающим верхнюю и нижнюю секции корпуса.

1 з.п. ф-лы, 1 ил, лость корпуса 1 разделена перегородками 8 на несколько самостоятельных секций. В каждой перегородке 8 и установленным под ней диском 9 выполнены соосные отверстия 10. При этом отверстия 10 в диске 9 и перегородке 8 выполнены таким образом, что расстояние между ними превышает их диаметр. Верхняя и нижняя секции аппарата связаны между собой трубопроводом ll для перетока воздуха или инертного газа.

Аппарат работает следующим образом.

-.В установившемся режиме вся внутрення полость заполнена обрабатываемой жидкостью, лишь в верхней части первой секции имеется воздушное пространство. При этом через патрубок в верхнюю свкцию аппарата через дозирующее устройство 3 подают необходимое количество исходного мономера

15690

Формула изобретения

Поииир

Составитель А. Лиханов

Техред H,äèäûê

P еда к тор А. Na тыл ь

Заказ 14!0Корректор М. Кучерявая

Тираж 415 Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям прн ГЕНТ СССР

113035, Москва, Ж-35, Раушская наб., д. 4/5

Производственно-издательский комбинат "Патент", г.Ужгород, ул. l àãàðèíà, 1О! с добавками. В этом положении вал 5 устанОвлен так, что диски 9 перекрывают отверстия 10 в перегородках 8, причем перемещение жидкости в аппарате не йроисходит ° В это время осу5 ществлявтея отбор полимера из нижней секции через штуцер 4,. а в промежу. точных секциях происходит выдержка жидкости. По истечении технологического времени в верхнюю секцию подают исходный полимер, из нижней секции отбирают готовый продукт, По сигналу от системы управления включается двигатель 7 привода 6 вала 5, Пви повороте вала 5 за заданный угол отверстия 10 в дисках 9 и перегородках 8 совпадают, жидкость перетекает иэ предыдущей .секции в последующую под действием собственного веса, При этом нижняя секция. заполняется полимером, а воздух вытесняется о трубе !! в верхнюю секцию. В связи с увеличением вязкости продукта (по мере пребывания в аппарате) необходимо суммарное проходное. сечение отверстий 10 увеличивать сверху вниз.

По окончании перетока нижняя секция аппарата оказывается заполненной готовым к выгрузке полимером, а верх29 4

1 няя - полностью освобождается от мономера, В этом время поворотом вала 5, с дисками 9 в нсходчое положение закрывают отверстия между секциями, С этого момента цикл работы аппарата повторяется.

Полимеризационный аппарат, содержащий вертикальный цилиндрический полый корпус с крышкой и днищем, загрузочный и выгрузочный штуцеры и по1 перечные перегородки с отверстиями, жестко закрепленные в полости корпуса с образованием секций, о т л и ч а ю" шийся тем, что, с целью повышения качества полимера и уменьшения энергоемкости, он снабжен установленным вдоль оси корпуса валом с шаговым приводом и дисками .t отверстиями, жестко закрепленными на валу и.под перегородками, при этом отверстия в .дисках соосны отверстиям в перегородках.

2, Аппарат по и. 1, о т и ч а юшийся тем, что он снабжен трубопроводом, сообщающим верхнюю и нижнюю секции.
