Кондуктор для сверления смежных отверстий

Кондуктор для сверления смежных отверстий

Иллюстрации

Показать все

Реферат



Изобретение относится к станкостроению и может быть использовано для сверления смежных отверстий. Целью изобретения является повышение надежности. В корпус 1 запрессована кондукторная втулка 4 с ограничителем 5. Фиксатор 7 имеет ползун 6, который размещен в криволинейному пазу. При сверлении смежных отверстий по прямолинейному контуру стрелку ползуна 6 выставляют по шкале на корпусе, а при высверлении отверстий по криволинейному контуру стрелку ползуна 6 устанавливают на определенный радиус кривизны, указанный на шкале корпуса 1, и ползун 6 закрепляют гайкой 10. Сначала высверливают отверстие без кондуктора, потом вставляют в это отверстие ограничитель 5 и высверливают смежное отверстие через втулку 4, затем вставляют ограничитель 5 в последнее, а фиксатор 7 в предыдущее отверстия и высверливают последующее отверстие. 4 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (51) 5 В 23 В 49/02

ОПИСАНИЕ ИЗОБРЕТЕНИЯ и A BTOPCKOMY СВИДЕТЕЛЬСТВУ (21) 4244199/25-08 (22) 13.05.87 (46) 07.06.90. Бюл. № 2! (75) В. А. Козеровский (53) 621.951.06-312(088.8) (56) Патент США № 2811878, кл. В 23 В 49/02, 1957.

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

f10 ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР (54) КОНДУКТОР ДЛЯ СВЕРЛЕНИЯ

СМЕЖНЫХ ОТВЕРСТИЙ (57) Изобретение относится к станкостроению и может быть использовано для сверления смежных отверстий. Целью изобретения является повышение надежности. В корпус 1 запрессована кондукторная втулка 4 с ограничителем 5. Фиксатор 7 имеет

„„SU„„1569099 A 1 ползун 6, который размещен в криволинейном пазу. При сверлении смежных отверстий по прямолинейному контуру стрелку ползуна 6 выставляют по шкале на корпусе, а при высверливании отверстий по криволинейному контуру стрелку ползуна 6 устанавливают на определенный радиус кривизны, указанный на шкале корпуса 1, и ползун 6 закрепляют гайкой 10. Сначала высверливают отверстие без кондуктора, потом вставляют в это отверстие ограничитель 5 и высверливают смежное отверстие через втулку 4, затем вставляют ограничитель 5 в последнее, а фиксатор 7 в предыдущее отверстия и высверливают последующее отверстие. 4 ил.

1569099

Изобретение относится к области станкостроения и может быть использовано для сверления смежных отверстий.

Целью изобретения является повышение надежности.

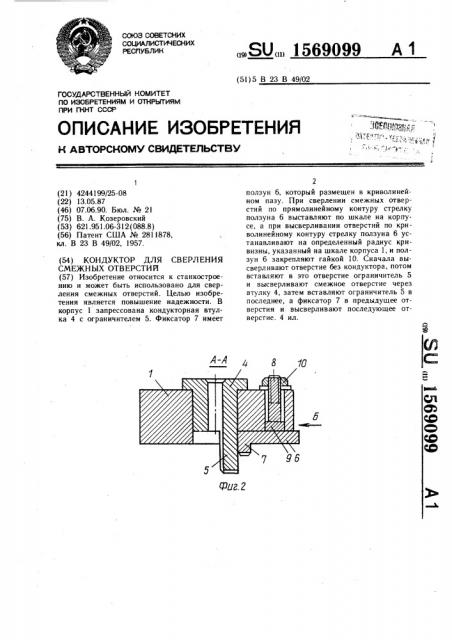

На фиг. 1 показан кондуктор, общий вид; на фиг. 2 — разрез А — А на фиг. 1; на фиг. 3 — вид Б на фиг. 2; на фиг. 4 — образец вырезки круглого окна радиусом R c помощью кондуктора.

Кондуктор содержит корпус 1, на который частично нанесена градуированная шкала 2. В корпусе 1 выполнен секторный криволинейный паз 3. В центральное отверстие корпуса 1 запрессована кондукторная втулка 4, которая выполнена цельно с ограничителем 5. В криволинейном пазу 3 размещен ползун 6, который выполнен за одно целое с фиксатором 7 и шпилькой 8. Последняя имеет утолщение 9, которое создает направление для ползуна 6. Шпилька 8 зафиксирована в пазу 3 при помощи гайки 10.

Ползун 6 имеет сбоку (на мнимой линии, проходящей через оси отверстия и органичители 5 втулки 4 и фиксатора 7) стрелку

11, которая смыкается с риской, (не показана), нанесенной на плоскости ползуна 6, примыкающей к корпусу и служащей для точной установки ползуна.

Кондуктор работает следующим образом.

При высверливании смежных отверстий по прямолинейному контуру (прямоугольник, треугольник и т. д.) стрелку 11 ползуна 6 выставляют по градуированной шкале

2 корпуса 1 и ползун закрепляют гайкой 10.

При этом центры фиксатора 7, ограничителя 5 и отверстия втулки 4 располагают на одной прямой линии (фиг. 1).

Высверливание смежных отверстий производят дрелью (электрической, пневматической, ручной и т. д.) или на сверлильном станке.

Первоначальное отверстие высверливают без кондуктора. Затем в это отверстие вставляют кондуктор ограничителем 5 и сверлом через отверстие в кондукторной втулке 4 высверливают смежное отверстие.

После этого кондуктор вставляют фиксатором 7 в первое, а ограничителем 5 во второе отверстия и сверлом через втулку 4 высверливают следующее отверстие, При этом фиксатор 7, сидя в отверстии, не позволяет сверлу уходить в сторону от заданного направления. Продолжение сверловки производят путем перестановки кондуктора вперед на одно отверстие.

При высверливании смежных отверстый по заданному радиусу R ослабляют гайку

10 и выставляют стрелку 11 ползуна 6 по градуированной шкале 2 корпуса 1 так, что центры фиксатора 7, ограничителя 5 и от20 верстия втулки 4 (три точки) вписываются в дугу окружности заданного радиуса R.

Затем закрепляют ползун 6 гайкой 10 и высверливают смежные отверстия указанным методом. В данном случае при сверловке через кондуктор дуга радиуса R смыкается и получают круглое окно в изделии (фиг. 4).

Формула изобретения

Кондуктор для сверления смежных от30 верстий, содержащий корпус с пазом, установленную в отверстии корпуса кондукторную втулку с ограничителем, ось которого параллельна оси отверстия кондукторной втулки, отличающийся тем, что, с целью повышения надежности, кондуктор снабжен фиксатором с ползуном, ось фиксатора параллельна оси отверстия кондукторной втулки, а паз корпуса выполнен криволинейным и предназначен для установки с возможностью фиксированного перемещения ползуна фиксатора.

1569099

Фиг.4 иг.
