Реферат



Изобретение относится к станкостроению, в частности к инструментальному производству, и может применяться при производстве зубообрабатывающего инструмента. Цель изобретения - повышение стойкости фрезы за счет выравнивания углов резания. В цилиндрическом корпусе размещены режущие зубья 1, имеющие левые 2 и правые 3 многозаходные поверхности, принадлежащие виткам основного червяка Z<SB POS="POST">10</SB>. Фреза имеет винтовые канавки Z<SB POS="POST">0</SB>. Число зубьев на одном витке и шаг основного червяка связаны с осевыми шагами винтовых линий слева и справа и числом заходов слева и справа приведенными зависимостями. 1 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (51)Ь В 23 F 21/!6

ГОСУДАРСТВЕННЬ!Й КОМИТЕТ

flO ИЗОБРЕТЕНИЯМ И ОТНРЫТИЯМ

ПРИ ГКНТ СССР (21) 4341158/31-08 (22) 06.10.87 (46) 07.06.90. Бюл. ¹ 21 (71) Тульский политехнический институт (72) В. Б. Протасьев, И. В. Ушакова, М. В. Ушаков и С. И. Соловьев (53) 621.924.6 (088.8) (56) Авторское свидстельство СССР

¹ 1360924., кл. В 23 Г 21/16, 1985. (54) ЧВРВЯЧ11лЯ ФРБЗА (5?) Изооретенне относится к с..анкостроению, B частности к инструментальному производству, и может применяться при произ2 водстве зубообрабатывающего инструмента. (ель изобретения - — повышение стойкости фрезы за счет выравнивания углоз резания. В пилиндрическом корп се размещены режущие зубья 1, имеющие левые 2 и правые 3 многозаходные поверхности, принадлежащие ви-кам основного червяка Z.,;,. Фреза имеет винтовые канавки Zp. Число зубьев на одном гитке н шаг основного червяка связаны с осевыми ша-ами винтовых IHний слева и спр lва и числом заходов слева и справа приведенными зависимостями.

1 ил.

1569121

Формула изобретения

То=(пг — и!) .

Тсг и!+ То! ng где и! пг

ТО

То!

ТО= — (пг и!)

7о1 7 о2

Т о г ° и 1-з- T p и г

То

Z o

Составитель М. Рассадкин

Тсхрсд И. Всрес . Корректор H. Король ираж 527 Подписное

Редактор Н. Ьобкона

Заказ 1415

ВНИ"1ПИ Государственного комитета по изобрет< гаям ", открытиям при! КНТ СССР! I 3035, Москва, Ж- 35, Ра, шская наб., д. 4/5

Производственно-издательский комбинат «Патент». г. Ужгород, ул. Гагарина, 101

Изобретение относ!4тся к области станкостроения, в частности )с инструментальному производству, и может;:применяться при производстве зубообрабатывающего инструмента.

11ель изобретения — повышение стоикос5 ти фрезы за счет выравнивания углов резания.

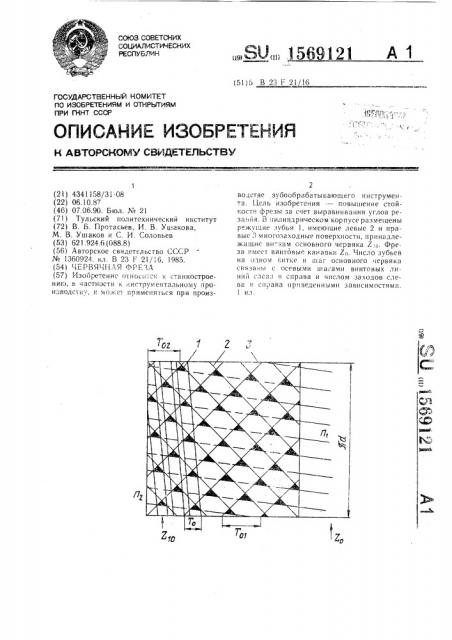

На чертеже предСтавлена червячная фреза, развертка: .

Фреза имеет цилиндрический корпус, с 10 выполненными в нем режу!цими зубьями 1, имеющими левые и правые режущие кромки, лежащие соответственно на левых 2 и правых

3 многозаходных винтовых поверхностях и принадпежащие виткам основного червяка

Zip. Фреза имеет винтовые стружечные канавки Zo. С цепью возможности выполнения стружечных канавок винтовыми осевой шаг основного червяка То, число заходов левой и правой винтовых поверхностей пг и и!, число стружечных канавок 7о, 20 число заходов основного червяка Zip связаны между собой зависимостями

Z i p- —= — (па--и i );

Zo=п !+пг.. где Тп! и To — осевой шаг правой и левой винтовой поверхностей.

Червячная фреза, в цилиндрическом корпусе которой выполнены стружечные канавки и зубья с правыми и левыми режущими кромками, лежащими соответственно на правых и левых многозаходных винтовых поверхностях и принадлежащих основному червяку, отличающаяся тем, что, с целью повышения стойкости фрезы за счет выравнивания углов резания, стружечные канавки выполнены винтовыми, при атом число заходов винтовых поверхностей, число стружечных канавок и осевой шаг основного червяка связаны зависимостями

У!о=(пг — и!);

Zo= — n !+пг, число заходо правой винтовой !0верхности; число заходов левой винтовой поверхности; осевой шаг основного червяка; осевой !.аг правой винтовой поверхности; осевой шаг левой винтовой псверхности; число заходов фрезы; число стружечных канавок фрезы.
