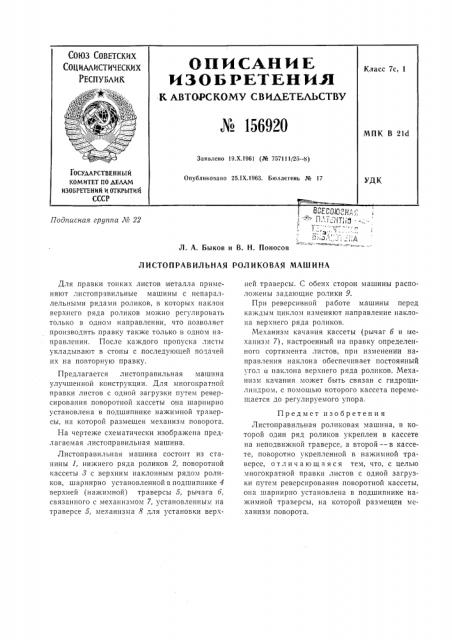

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Х 156920
СОЮЗ СОВЕТСКИХ
СОЦИАЛИСТИЧЕСКИХ
РЕСПУБЛИК
Класс 7с, 1
МПК В 21d
Заявлено 1Э.Х.1961 (¹ 757111/25 — 8) ГОСУДАР C nM H Н Ы И
КОМИТЕТ ПО ДЕЛАМ изОБРетений и ОткРытий
СССР
Опубликовано 25.1Х.1963. Бюллетень № 17
УДК
8CECOjg„p, Подписная группа № 22
Л. А, Быков и В. Н. Поносов
ЛИСТОПРАВИЛЬНАЯ РОЛИКОВАЯ МАШИНА
Для правки тонких листов металла применяют листоправильные машины с непараллельными рядами роликов, в которых наклон верхнего ряда роликов можно регулировать только в одном направлении, что позволяет производить правку также только в одном направлении. После каждого пропуска листы укладывают в стопы с последующей подачей их на повторную правку.
Предлагается листоправильная машина улучшенной конструкции. Для многократной правки листов с одной загрузки путем реверсирования поворотной кассеты она шарнирно установлена в подшипнике нажимной тряверсы, на которой размещен механизм поворота.
На чертеже схематически изображена предлагаемая листоправильная машина.
Листоправильная машина состоит из стапины 1, нижнего ряда роликов 2, поворотной кассеты 8 с верхним наклонным рядом роликов, шарнирно установленной в подшипнике 4 верхней (нажимной) траверсы 5, рычага б, связанного с механизмом 7, установленным на траверсе 5, механизма 8 для установки верхней траверсы. С обеих сторон машины расположены задающие ролики 9.
При реверсивной работе машины перед каждым циклом изменяют направление наклона верхнего ряда роликов.
Механизм качания кассеты (рычаг б и механизм 7), настроенный на правку определенного сортимента листов, при изменении направления наклона обеспечивает постоянный угол а наклона верхнего ряда роликов. Nexaнизм качания может быть связан с гидроцилиндром, с помощью которого кассета перемещается до регулируемого упора.
Предмет изобретения
Листоправильная роликовая машина, в которой один ряд роликов укреплен в кассете на неподвижной траверсе, а второй --в кассете, поворотно укрепленной в нажимной траверсе, отличающаяся тем, что, с целью многократной правки листов с одной загрузки путем реверсирования поворотной кассеты, она шарнирно установлена в подшипнике нажимной траверсы, на которой размещен механизм поворота. № 156920
