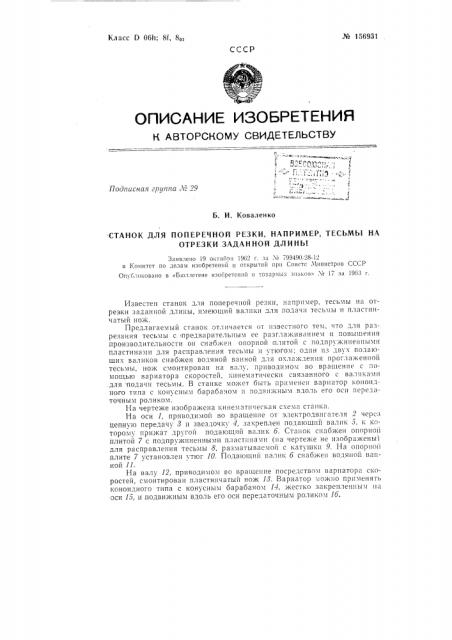

№ 156931

Класс 0 06h; 8f, 8„

СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Подггисная ei?gnna ЛБ 29

Б. И. Коваленко

СТАНОК ДЛЯ ПОПЕРЕЧНОЙ РЕЗКИ, НАПРИМЕР, ТЕСЬМЫ НА

ОТРЕЗКИ ЗАДАННОЙ ДЛИНЬ!

Заявлено 19 октяор:! 1969 г. за X 799490,98-1о в Комитет по делам изобретений и открытий прп Совете Министров СССР

Опубликовано в «Бюлг!стене изобретений и товарнык знаков» ¹ 17 за 1983 г.

Известен станок для поперечной резки, например, тесь.!ы»а отрезки заданной длины, имеющий валики для подачи тесьмы и пластинчатый нож.

П!редлагаемый станок отличается от известного тем, что для ра3резания тесы!ы с пpctäÂ2pHTe, IÜHblм ее р3зглаживгlние 11 повышения производительности он снабжен опорной плитой с подпружиненными пластинами для расправления тесьмы и утюгом: один из дву.;. пода оших ВаликоВ сна ожен Водяной Ванной для О. л 2жденпя прог 1 аженной тесьмы, нож смонтирован на валу, приводимом во врашенис с помощью вариатора скоростей, кинематически связанного с валиками .для |подачи тесьмы. В станке может быть пр;!менен вариатор коноидного типа с конусным барабаном и подвижным вдоль его оси передаточным роликом.

На чертеже изображена ки нем атпческая с#2113 станка.

На оси 1, приводимой во вращение от электродвигателя 2 черсз цепнуго передачу 8 и звездочку 4, закреплен подающий валик 5, к котороы прижат другой пода!Ошп!й! Валик б. Станок сн20жен oiinpHoi

IIJIHToH 7 с подпр ?IiHHcHIlblliH пл астпнамп (H3 черте?ке не изображены) для расправления тесьмы 8, разматывасмой с катушки 9. На опорной плите 7 установлен утюг 10. Подаю!ций валик б снабжен водяной ванной 11.

На валу 12, приводимом Во вращение посредством варпатора скорОстеи, смонтиоОВан пластипчать|й Ho?K 13. Вари2тор з!Ожно применять коноидного THI13 c KQH) cHblihl барабаноi1 14, жест! о заиреll,lpHHbli! оси 15, и подвижным вдоль его оси передаточным роликом 1б. № 156931

Ролик 1б установлен на валике 17, шарнирно соединенном с осью 18, которая приводится во вращение от электродвигателя 2 через цепную передачу 8 и звездочку 19. Ролик 1б перемещается вдоль оси барабана 14 с помощью вилки 20, связанной с гайкой 21; вращающейся на винте 22.

При включении станка движение от электродвигателя 2 сообщается через цепную передачу 8 осям 1 и 18, валикам 5 и б, подающим тесьму, и передаточному ролику 1б, который, вращаясь, приводит во вращение конусный барабан 14, а последний через конические шестерни 28 и 24 — вал 12 с пластинчатым ножом 18.

Скорость вращения ножа, а следовательно, и длину отрезков тесьмы регулируют, перемещая передаточный ролик 1б вдоль оси конусного барабана 14.

Тесьма 8 поступает на опорную плиту 7, расправляется подпружиненными пластинами, разглаживается утюгом 10 и подается валиками 5 и б к пластинчатому ножу для разрезания на отрезки заданной длины.

Перед разрезанием проглаженная тесьма охлаждается водяной ванно" 11.

Предмет изобретения

1. Станок для поперечной резки, например, тесьмы на отрезки заданной длины, включающий в себя валики для подачи тесьмы и пластинчатый нож для ее разрезания, отличающийся тем, что, с целью повышения производительности и возможности разрезания тесьмы с предварительным ее разглаживанием, он снабжен опорной плитой с подпружиненными пластинами, обеспечивающими расправление тесьмы, и утюгом, установленным на опорной плите, а один из валиков снабжен водяной ванной, предназначенной для охлаждения проглаженной тесьмы, при этом нож смонтирован на валу, приводимом во вращение посредством вариатора скоростей, кинематически связанного с валиками для подачи тесьмы.

2. Применение в станке по и. 1 вариатора коноидного типа с конусным барабаном и подвижным вдоль его оси передаточным роликом.
