Кротователь

Иллюстрации

Показать все

Реферат



Изобретение относится к сельскохозяйственному машиностроению и может быть использовано для обработки почвы, подверженной водной эрозии. Целью изобретения является снижение тягового сопротивления и повышение эффективности водоотвода кротовой дрены. Кротователь содержит щелерез, на котором смонтирована направляющая с установленной на ней осью 3. В оси 3 установлен фиксатор и дренер 5 с криволинейной выемкой 6, выполненной параллельно оси дренера. При движении кротователя вогнутая криволинейная выемка 6 оставляет пористую стенку вдоль оси дрены. В зависимости от положения дренера пористая стенка может быть выполнена в любом месте стенки дрены. 2 ил.

.СООЗ СОВЕТСКИХ

НМЮ (РЕСПУБЛИК

09 ИИ (gg)S Е 02 В 11/02

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

8 3 РУ2.2

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

Н АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

1 (21) 4378089/30-15 (22) 18 ° 02.88 (46) 07.06.90. Бюл. N- 21

;(71) Кабардино-Балкарский агромелиоративный институт (72) И.Х.Каскулов (53) 626.86 (088.8) (56) Авторское свидетельство СССР

Р 1016441, кл. Е 02 В 11/02, 1983.

Авторское свидетельство СССР Р 1211387, кл. F. 02 В 11/02, 1986. (54) КР0т0ВАтВЛ (57) Изобретение относится к сельскохозяйственному машиностроению и может быть использовано для обработки поч2 вы, подверженной водной эрозии. Целью изобретения является снижение тягового сопротивления и повышение эффективности водоотвода кротовой дрены. Кротователь содержит щелерез, на котором смонтирована направляющая с установленной на ней осью 3. В оси 3 установлены фиксатор и дренер 5 с криволинейной выемкой 6, выполненной параллельно оси дренера. При движении кротователя вогнутая криволинейная выемка 6 оставляет пористую стенку вдоль оси дрены. В зависимости от положения дренера пористая стенка может быть выполнена в любом месте стенки дрены. 2 ил.

1569382

Формула изобретения .Кротователь, включающий рабочий орган в виде ножа с дренером, о т- л и ч а ю шийся тем, что, с целью снижения тягового сопротивления и повышения эффективности водоотвода кротовой дрены, на рабочей поверхности дренера параллельно оси дренера выполнена криволинейная. выемка, при этом дренер закреплен на ноже с возможностью осевого поворота и фиксации.

Составитель А.Левчиков

Редактор А.Мотыль Техред Л.Сердюкова Корректор Л.Патай

Заказ 1428 Тираж .534 Подписное

ВНИИПИ Государственного комитета по изобретениям и о и отк жтикм при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., д. 4/5

-и дательский комбинат Патент, г. Ужгор д, у л. Гага ива 101

Производственно-изд P

Изобретение относится к сельскохозяйственному машиностроению и может быть использовано для обработки почвы, подверженной водной эрозии.

Целью изобретения является сниже"

5 ние тягового сопротивления и повышение эффективности водоотвода кротовой

- дрены.

° °

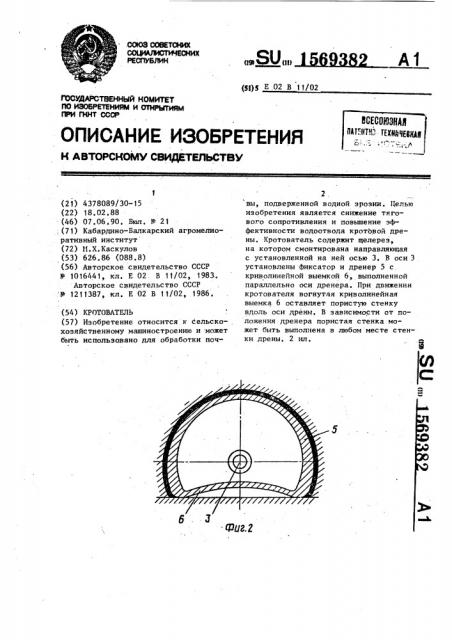

Иа фиг. 1 изображен кротователь; а фиг. 2 — дренер-; вертикальный раз. ез.
