Молот для разрушения горных пород

Молот для разрушения горных пород

Иллюстрации

Показать все

Реферат



Изобретение относится к горной и строительной технике и предназначено для разрушения горных пород. Цель изобретения - повышение производительности при разрушении мерзлого грунта за счет интенсификации поперечного разрушения. В верхней части корпуса 1 размещен ударный механизм в виде магнитострикционного вибратора 2, который акустически плотно связан с клином - рыхлителем 3, закрепленным в торце корпуса 1. Выполнен клин - рыхлитель 3 с передающимися цилиндрическими и коническими ступенями. Площадь поперечного сечения ступеней уменьшается в направлении к его рабочему торцу. В верхней и нижней частях корпуса 1 установлены амортизаторы 7 и 8. При подаче переменного тока звуковой частоты (1-8 кГц) к вибратору клин-рыхлитель 3 внедряется в грунт наиболее тонкой ступенью 5. Затем внедряются ступени 5 большего диаметра, и в грунте возникает сложнонапряженное состояние. Это увеличивает производительность поперечного разрушения. 1 з.п. ф-лы, 1 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

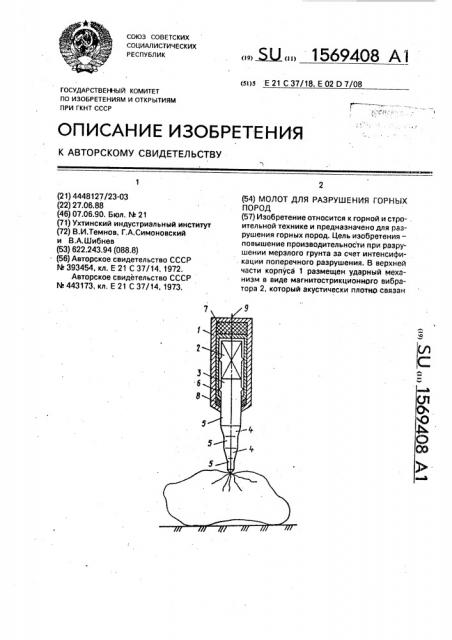

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4448127/23-03 (22) 27.06.88 (46) 07.06.90. Бюл. М 21 (71) Ухтинский индустриальный институт (72) В.И.Темнов, Г.А.Симоновский и В.А.Шибнев (53) 622.243.94 (088.8) (56) Авторское свидетельство СССР й. 393454, кл. Е 21 С 37/14, 1972.

Авторское свидетельство СССР

% 443173, кл. Е 21 С 37/14, 1973.

„„5IJ,, 15694О8 А1 (54) МОЛОТ ДЛЯ РАЗРУШЕНИЯ ГОРНЫХ

ПОРОД (57) Изобретение относится к горной и стро- . ительной технике и предназначено для разрушения горных пород. Кель изобретения— повышение производительности при разрушении мерзлого грунта за счет интенсифи. кации поперечного разрушения. В верхней части корпуса 1 размещен ударный механизм в виде магнитострикционного вибратора 2, который акустически плотно связан
