Реферат



Изобретение относится к насосостроению, а именно к черпаковым насосам. Цель изобретения - повышение КПД путем уменьшения гидравлических потерь и снижения виброактивности. Для достижения указанной цели в теле черпакового отвода 1 выполнены перепускные камеры с впускными и выпускными отверстиями 7, 8, расположенными на периферийном и корневом участках 3 и 4 обвода соответственно. Вследствие перепада давлений на периферийном и корневом участках 3 и 4, возникающего при работе насоса, через отверстия 7 обеспечивается отсос заторможенных прилегающих к обводу слоев жидкости и тем самым предотвращаются отрыв потока с поверхности обвода и вихреобразование. 3 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПжЛин (Д1) Р 04 D 1/!2

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОНРЕТЕНИЯМ И ОТН ЫТИЯМ

ПРИ ГКНТ СССР

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

1 (21) .4471594/40-29 (22) 08.08.88 (46) 07.06.90. Бюл. Р 21 (72) В.В.Иванов и А.П.Антонов (53) 621.671 (088.8) (56) Авторское свидетельство СССР

Ф 937777, кл. Р 04 D 1/12, 1980 (54) ЧЕРПАКОВЫЙ ОТВОД НАСОСА (57) Изобретение относится к насосостроению, а именно к черпаковым насосам. Цель изобретения — повышение КПД путем уменьшения гидравлических потерь и снижения виброактивности. Для

„.SU„„1569431 А 1 достижения указанной цели в теле черпакового отвода 1 выполнены перепускные каеры с впускными и .выпускными отверст:,ями 7 и 8, расположенными на периферийном и корневом участках 3 и, 4 обвода соответственно. Вследствие перепада давлений на периферийном и корневом участках 3 и 4, возникающего при работе насоса, через отверстия

7 обеспечивает отсос заторможенных прилегающих к обводу слоев жидкости и тем самым предотвращаются отрыв потока с поверхности обвода и вихреобразование. 3 ил.

1569431

Изобретение относится к насосостроению, а именно к черпаковым насосам, и может быть использовано для перекачивания жидких сред..

Целью изобретения является повышение КПД путем уменьшения гидравлических потерь и снижения виброактивHOCTH °

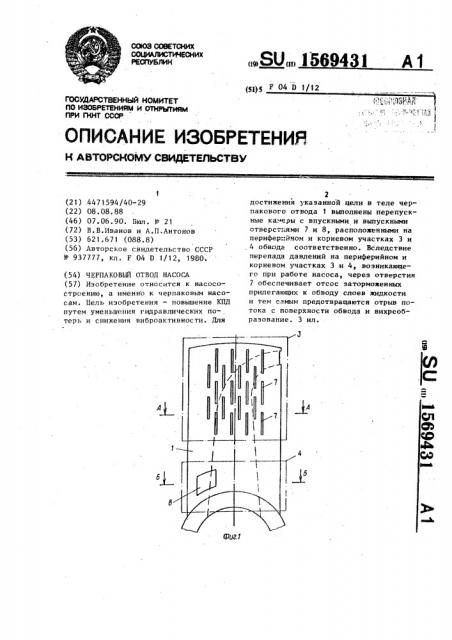

На фиг.1 схематично изображен чер- 10 паковый отвод насоса; на фиг.2 — .разрез A-А на фиг.1; на фиг.3 - разрез Б-Б на фиг.i.

Черпаковый отвод насоса содержит тело 1 отвода с профилированным об; годом 2, имеющим периферийный и кор-;::soA участки 3 и 4, и внутренний о "водящий канал 5. В теле. 1 отвода выполнены перепускные камеры 6 с впускными и выпускными отверстиями 20

7 и 8, расположенными на периферийном и корневом участках 3 и 4 обвода

2 "соатветственно.

При работе насоса поток попадает в канал 5 отвода и обтекает обвод 2.

Вследствие перепада давлений на периферийном и корневом участках 3 и 4, возникающего при работе насоса, через отверстия 7 обеспечивается отсос заторможенных, прилегающих к обев жидкости ТеМ самым предотвращаются отрыв потока cего поверхности и вихреобразование, что существенно снижает суммарнйе гидравлические потери, связанные с внешним обтеканием черпакового отвода.

Обычна эти потери составляют 26-51Х от потребляемой мощности черпакового насоса, их снижение ведет к повышению

КПД насоса. Снижение вихреобраэования и шума ведет к улучшению виброшумовых характеристик предлагаемого насоса.

Формула изобретения

Черпаковый отвод насоса, содержащий тело отвода с профилированным обводом, имеющим периферийный и корневой участки, и внутренний отводящий канал, отличающийся тем, что, с целью повышения КПД путем уменьшения гидравлических потерь и снижения виброактивности, в теле отвода выполнены перепускные камеры с впускнымн и выпускными отверстиями, расположенными на периферийном и корневом участках обвода соответственно.

A-A

Составитель И.Алешина

Редактор А.Мотыль Техред JI.Сердюкова Корректор С.Шевкун

Заказ 1430 Тираж 498 Подписное

HHHHIIH Государственного комитета по изобретениям и открытиям прн ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., д. 4/5

Производственно-издательский комбинат "Патент", г. Ужгород, ул, Гагарина, 101
