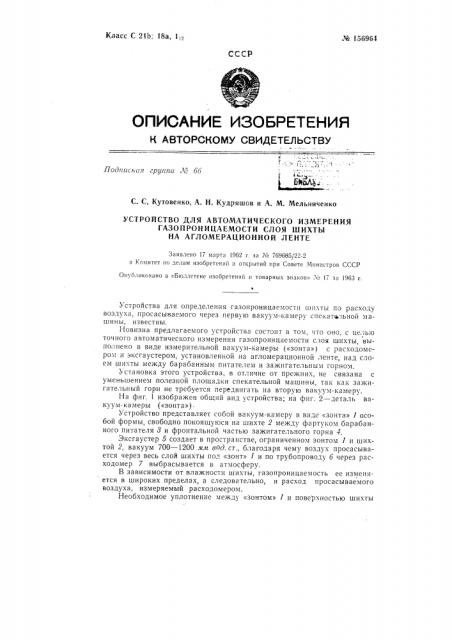

Класс С 21b; 18а, 1, М 156964

СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Подтгш кая ppgl1120 Л5 66

Б .

С. С. Кутовенко, А. Н. Кудряшов и A. M. Мельниченко

УСТРОЙСТВО ДЛЯ АВТОМАТИЧЕСКОГО ИЗМЕРЕНИЯ

ГАЗО ПРОНИЦАЕМОСТИ СЛОЯ ШИХТЪ|

HA АГЛОМЕРАЦИОННОЙ JIEHTE

Заявлено 17 марта 1962 г. за М 769685/22-2 в Комитет по делам изобретений и открытий при Совете Министров СССР

Опубликовано в «Бюллетене изобретений и товарных знаков» М 17 за 1963 г.

Устройства для определения газопроницаемостгг шихты по расходу воздуха, просасываемого через перв1 Io Вакуl м-!<амер спскатбкгьноЙ машины, известны.

Новизна предлагаемого устройства состоит в том. что оно, с целью точного автоматического измерения газопроницаемости слоя шихты, выпо.-нено в виде измерительной вакуум-камеры («зонта») с расходомером и эксгаустером, установленной на агломерационной ленте, над слоем шихты между барабанным питателем и зажигательным горном.

Установка этого устройства, в отличие от прежни. „ не связана с уменьшением полезной площадки спекательной машины. так как зажпгате IbHbIH горн не требуется передвигать на вторую вакуум-камеру.

На фиг. 1 изображен общий вид устройства; на фиг. 2 — деталь вакуум-камеры («зонта»).

Устройство представляет собой вакуум-камеру в виде «зонта» I особой формы, свободно покоящуюся на шихте 2 между фартуком барабанного питателя 8 и фронтальной частью зажигательного горна 4.

Эксгаустер 5 создает в пространстве, ограниченном зонтом 1 и шихтой 2, вакуум 700 — 1200 мл вод. ст., благодаря чему воздух просасывается через весь слой шихты под «зонт» I и по трубопроводу 6 через расходомер 7 выбрасывается в атмосферу.

В зависимости от влажности шихты. газопроницаемость ее изменяется в широких пределах, а следовательно, и расход просасываемого воздуха, измеряемый расходомером.

Необходимое уплотнение между «зонтом» 1 и поверхностью шихты

¹ 156964

2 достигается с помощью горизонтальных «лыж» 8, углуоляющихся в шихту на 70 — 80,ид1При монтаже и эксплуатации описанного устройства специального переоборудования существующих спекательных машин не требуется.

Предмет изобретения

Устройство для автоматического измерения газопроницаемости слоя шихты на агломсрационной ленте, о т л и ч а ю щ е е с я тем, что, с целью повышения точности измерения, оно выполнено в виде измерительной вакуум-камеры с расходомером и эксгаустером, установленной над слоем шихты между барабанным питателем и зажигательным горном.

Щ

i/ .2 rô» Я

Ъ.- жБЮ М

Р4 2 <
