Вибротрибометр

Вибротрибометр

Иллюстрации

Показать все

Реферат



Изобретение относится к испытательной технике, в частности к машинам трения. Цель изобретения - повышение точности определения величины износа образца. Контробразец 4 и образец 6 нагружают узлом 7. Включают электромагнит 3. Измеряют силу трения измерителем 8. Контробразец 4 в результате износа вырабатывает на поверхности образца 6 сферическую лунку, которая может быть измерена оптическим микроскопом. 2 ил.

СОКИ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИН (19) (11) (51)5 G 01 N 3/56

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н А ВТОРСКОМУ СВИДЕТЕЛЬСТВУ

А

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

flO ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР (21) 4343382/25-28 (22) 27.10,88 (46) 07 ° 06 ° 90.Бюл, И 21 (71) Ташкентский институт инженеров ирригации и механизации сельского хозяйства (72) П,Н,Абэалов, О.В.Лебедев и Х,М,Харруби (53) 620, 178. 16 (088, 8) ,:(56) Химия и технология топлив и масел, 1985, В 2, с,22. рис, 1, (54) ВИБРОТРИБОМЕТР

2 (57) Изобретение относится к испыта-1 тельной технике, в частности к маши,нам трения, Цель изобретения — повышение точности определения величины износа образца, -Контробразец 4 и образец 6 нагружают узлом 7. Включают электромагнит 3. Измеряют силу трения измерителем 8. Контробразец 4 в результате износа вырабатывает на поверхности образца 6 сферическую лунку, которая может быть измерена оптическим микроскопом, 2 ил.

1569669

Изобретение относится к испытательной технике, а именно к испыта- . тельным машинам на трение и износ.

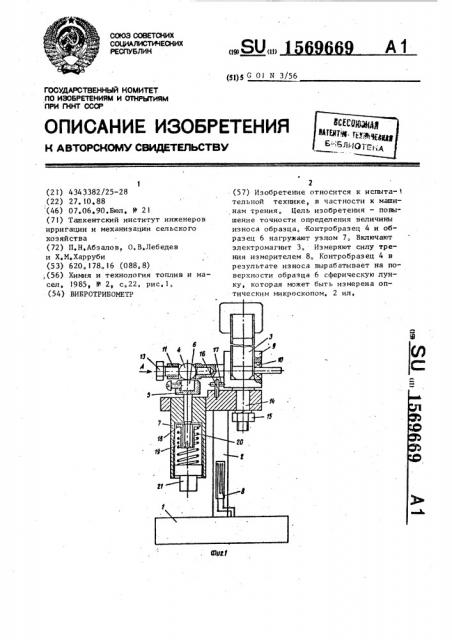

Целью изобретения является повы5 шение точности определения величины износа образца путем получения сферической лунки износа, На фиг, 1 изображена схема конструкции вибротрибометра; на фиг,2 - 10 вид А на фиг. 1, Вибротрибометр содержит станину 1, установленный на ней упругий элемент

2, электромагнит 3, сферический контробразец 4, связанный с электромагнитом 3, держатель 5 образца 6, связанный с ним узел 7 его нагружения и измеритель 8 сил трения, установленный в корпусе 9 электромагнита 3 с помощью двух опор 10, вал 11 с диа- 20 метральным отверстием, в котором жестко установлен контробраэец 4, якорь 12 электромагнита 3 установлен между опорами 10 вала 11 а корпус

9 электромагнита 3, держатель 5 об- 25 раэца 6 и узел 7 его нагружения установлены на упругом элементе 2 с воэможностью вращения в плоскости станины 1 и поступательного перемещения в направлении, перпендикулярном ей, Контробразец 4 фиксируется в отверстии вала 11 болтом 13, Корпус 9 электромагнита 3 закреплен на упругом элементе 2 с помощью оси 14, гайки

15, Вибротрибометр содержит упорный 16. и ограничительный 17 штифты.

Узел 7 нагружения выполнен в виде стакана 18, плунжера 19, пружины 20 и болта 21, Вибротрибометр работает следую- 40 щим о бр аз о м, Дпя задания необходимой нагрузки изменяют степень сжатия пружины

20, контролируя при этом нагрузку с 45 помощью стандартного динамометра, удерживая его наконечник над ложным (неиспользуемым) контробразцом 4.

Устанавливают на вал 11 и в держатель

5 образца б промытые и осушенные контробразец 4 и образец 6 соответственно, Поворотом корпуса 9 до касания упорного штифта 16 об ограничительный штифт 17 устанавливают контробразец 4 над образцом 6, включают электромагнит 3 якорь 12 приводит валик 11 в возвратно-вращательное движение, Отпуская держатель 5 производят касание образца 6 с контробразцом 4, При необходимости смазочный материал подается в зону трения.

С помощью измерителя 8 регистрируется сила трения между образцами как отрицательная разница сигналов до контакта образцов t (что возможно при ослабленном положении пружины 20} и в течение испытания, Для определения скорости изнашива"

Ыя материала образца 6 опускают держатель 5 и выключают электромагнит 3.

Ослабляя ось 14, поворачивают корпус

9, давая возможность измерения диаметра пятна износа образца 6 оптическим микро скопом, Формула изобретения

Вибротрибометр, содержащий станину, установленный на ней упругий эле" мент, электромагнит, сферический контробразец, связанный с электромагнитом, держатель образца, связан" ный с ним узел его нагружения и измеритель сил трения, о т л и ч а юшийся тем, что, с целью повышения точности определения величины из-. носа образца путем получения сферической лунки износа, он снабжен установленным в корпусе электромагнита с . помощью двух опор валом с диаметральным отверстием, в котором жестко установлен контробразец, якорь электромагнита установлен между опорами вала, а корпус электромагнита, держатель образца и узел его нагружения установлены на упругом элементе с возможностью вращения в плоскости станины и поступательного перемещения в нап- 1 равлении, перпендикулярной ей.

1569669 дидМ

Со ст ави т ел ь Ю, Асриянц

Редактор А,Шандор Техред M. Ходанич Корректор 3,йончакова

Заказ 442

Тираж 501

Подписное

ВБИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., д. 4/5

Производственно-издательский комбинат "Патент", r Ужгород, ул. Гагарина, 101
