Устройство для распределения импульсов с контролем

Устройство для распределения импульсов с контролем

Иллюстрации

Показать все

Реферат



Изобретение относится к вычислительной технике и позволяет диагностировать неисправности в распределителе импульсов. Цель изобретения - повышение достоверности функционирования устройства. Устройство содержит группу элементов И-НЕ 1, группу счетчиков 2, группу дешифраторов 3, элемент ИЛИ-НЕ 4, узел 5 сравнения, вход 6 начальной установки устройства, тактовый вход 7 устройства, вход 8 задания режима устройства, информационные выходы 9 устройства и выход 10 ошибки устройства. Дополнительный эффект достигается за счет разбиения в режиме контроля распределителя импульсов на одинаковые и автономные узлы и сравнения их выходов. 1 ил.

СОЮЗ СОВЕТСНИХ социмистических

РЕСПУ6ЛИК (51)5 G 06 F 11/16

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н Д ВТОРСНОМУ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗО6РЕТЕНИЯМ И ОТКРЫТИЯМ

1 1Ри Гннт сссР (21) 4330655 24-24 (22) 19.11.87 (46) 07. 06. 90. Бнш. ¹ ? 1 (72) П. И. Плиц и А.В. Дрозд (53) 681. 3 (088.8) (56) Авторское свидетельство СССР

Р 1179344, кл . G 06 F 11/08,,1984.

Авторское свидетельство СССР

Р 1439599, кл. G 06 F 11/16, 1986. (:4) УСТРОЙСТВО ДЛЯ РАСПРЕДЕЛЕНИЯ жжУЛЬСОВ С КОНТРОЛЕМ (57) Изобретение относится к вычислительной технике и позволяет диагностировать неисправности в распредеÄÄSUÄÄ 1569833 А I лителе импульсов. Цель изобретения повышение достоверности функционирования устройства. устройство содержит группу элементов И-ПЕ 1, груп— пу счетчиков 2, группу дешифраторов

3, элемент ИЛИ-IIE 4, узел 5 сравнения, вход 6 начальной установки уст— ройства, тактовый вход 7 устройства, вход 8 задания режима устройства, информационные выходы 9 устройства и выход 10 ошибки устройства. Дополнительный эффект достигается за счет разбиения в режиме контроля распределителя импульсов на одинаковые и автономные узлы и сравнения их выходов. 1.ил.

1569833

Изобретение относится к вычислительной -ехнике и позволяет диагностировать неисправности в распределиt тЬле импульсов.

Цель изобретения — повышение достоверности функционирования устройства.

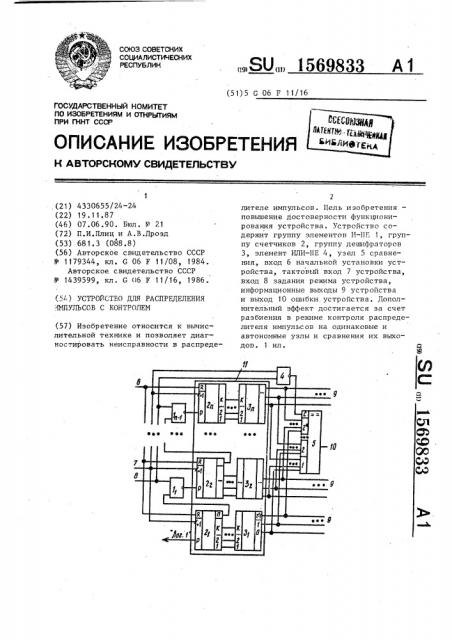

На чертеже дано предлагаемое устройство. 1О

Устройство содержит элементы

И-НЕ 1,,..., 1 „„< группы, счетчики

2,,,..., 2 „группы, дешифраторы

3, 3 д,..., 3 „группы, элемент

-HE 4, узел 5 сравнения, вход 6 начальной установки устройства, тактовый вход 7 устройства, вход 8 задания режима устройства, информационные выходы 9 устройства и выход 10 оШибки устройства, распределитель

11 импульсов.

Устройство работает следующим образом.

На тактовьгй вход 7 устройсТва поступают синхросигналы ТИ, тактирую- 25 щне работу устройства. На вход 6 начальной установки устройства приходит сигнал НУ, обнуляющий счетчики 2, 2, 2>, группы в начальный момент времени работы или диагностирования распределителя импульсов устройства. На вход 8 задания режима устройства поступает единичный или нулевой уровень сигнала для задания соответственно режима работы или диагностирования распределителя импупьсов устройства.

В режиме работы распределителя импульсов первый счетчик 2 группы формирует на выходе под действием 10 синхросигналов ТИ циклически повторяюцуюся последовательность значений 0,1,...,2 — 1. Эти значения поступают на вход первого дешифратора

3, группы, который формирует под их

K действием сигналы на 1,...,2 -м выходах соответственно. Каждый раз при достижении первым счетчиком 2 значе ния,2 — 1 на его выходе переноса

К вырабатывается сигнал, поступающий на вход элемента И-HE 1, группы и

5О далее с его выхода — на вход разрешения счета следующего счетчика 2 2 группы, разрешая счет под действием одного синхросигнала ТИ. Таким обра55 зом счетчик 2 < также формирует на выходе циклически повторяющуюся посК ледовательность значений 0,1,...,2 -1, однако с длительностью значений, в

2" раз превосходящей длительность значений предыдущего счетчика группы

2. Эти значения поступают на вход дешифратора 3 группы, который последовательно формирует сигналы на

К

1,...,2 -и выходах.

Аналогично формируют последовательности значений 0,1,...,2 -1 послеК дующие счетчики группы 2. Дешифраторы 3 отрабатывают значения с выходов счетчиков 2, формируя на 1,...,2 -1-м

К сигналы соответствующей длительности.

Уровень "Лог. 1" поступает с входа 8 задания режима устройства также на вход элемента ИЛИ-НЕ 4, который фор- мирует при этом на стробирующем входе узла 5 сравнения нулевой уровень, запрещающий работу узла 5. Выход 10 ошибки устройства сохраняет нулевое зчачение, В режиме диагностирования первоначально счетчики группы 2 обеспечиваются в ."0" сигналом НУ, а сигнал на входе 8 задания режима устройства переключается в состояние "Лог.О".

Нулевое значение поступает на второй вход элемента ИЛИ-НЕ 4 и на первые входы элементов И-НЕ 1, 1,..., 1.„ группы, которые устанавливают на входах разрешения счета. счетчиков 2 ...,2,„ группы единичное значение, разрешающее их синхронный счет со счетчиком 2, группы. Вырабатываемые счетчиками группы 2 последовательности значении 0,1 2 1 посту лают на входы соответствующих дешифраторов группы 3, которые под их действием формируют сигналы на 1,..., К

2 -1-м выходах. Сигналы с одноимеь.— ных выходов. дешифраторов группы 3 подаются на входы однои группы входов узла 5 сравнения, который осуществляет их сравнение между собой в моменты времени, отмеченные единичным сигналом на стробирующем входе узла 5 сравнения.

При совпадении сравниваемых сигналов, поступающих на все группы входов узла 5 сравнения, íà его выходе и выходе 10 ошибки устройства сохраняется нулевой уровень, свидетельствующий об исправной работе устройства. Появление единичного сигнала на выходе 10 устройства вследствие несовпадения сравниваемых сигналов указывает на неправильное функцио-. нирование распределителя импульсов, 156

Формула изобретения

Составитель И.Иваныкин

Техред М.Дидык Корректор Т.Палий

Р;=дактор Л.Зайцева

Заказ 1450 Тираж 568 Под лис но е

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., д. 4/5

Производственно-издательский комбинат "Патент", г.ужгород, ул. Гагарина, 101

Устройство для распределения импульсов с контролем, содержащее распределитель импульсов, группу элементов И-НЕ и элемент ИЛИ-НЕ, причем, тактовый вход устройства соединен с входом синхронизации распределителя ,импульсов и с первым входом элемента

ИЛИ-НЕ, вход начальной установки устройства соединен с входом начальной установки распределителя импульсов, о т л и ч а ю щ е е с я тем, что, с целью повышения достоверности функционирования, в устройство введен узел сравнения, причем распределитель импульсов содержит группу из и сч етчиков и группу из и дешифраторов, счетные входы счетчиков группы объединены и подключены к входу синхронизации распределителя импульсов, вход начальной установки которого

9833 6 соединен с входами обнуления счетчиков группы, разрядные выходы счетчиков группы соединены с входами соответствующих дешифраторов группы, вы-

5 ходы которых являются информационными выходами устройства, вход задания режима которого соединен с первыми входами элементов И-НЕ группы и вторым входом элемента ИЛИ-НЕ, выход которого соединен со стробирующнм входом узла сравнения выход которого является выходом ошибки устройства, выход переноса i-ro счетчика группы (где i-=1, и-1) соединен с вторым входом i-го элемента И-НЕ группы, выход i-го элемента И-НЕ группы соединен с входом разрешения счета(+1)-го счетчика, j-й выход

20 Q-го дешифратора (где j=1,2", разрядность счетчика группы, Q=1 и). соединен с Q-м входом j-й группы входов узла сравнения.
