Устройство для контроля аппарата магнитной записи

Устройство для контроля аппарата магнитной записи

Иллюстрации

Показать все

Реферат



Изобретение относится к накоплению информации и может найти применение для контроля аппарата магнитной записи. Цель изобретения - ускорение процесса контроля без снижения его достоверности. Формирователь 3 сигнала корреляционной функции определяет кратковременную взаимную корреляционную функцию сигналов источника 1 испытательного сигнала и аппарата 2 магнитной записи, а формирователь 6 сигнала задержки максимума корреляционной функции определяет в каждый момент такое время задержки, при котором зависящая от него взаимная корреляционная функция сигналов достигает абсолютного максимума. Формирователь 6 сигнала задержки максимума корреляционной функции воздействует на интеграторы 10 и 11, которые совместно с квадраторами 9, вычитателем 7 и компаратором определяют соответствие норме нестабильности скорости транспортирования магнитной ленты, отображаемое блоком 5 индикации. 1 ил.

COIO3 СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (я)5 G 11 В 27/36

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

IlO ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР (21) 4406094/24-10 (22) 07.04.88 (46) 07.06.90. Бюл. М 21 (75) Б,О.Каленков, Б.Ю.Рыженко и A.Å.×eðåмисинов (53) 681.84.001.2(088.8) (56) Коллендер Б.Г. Испытания студийных магнитофонов. — М.: Связь,1979, с.83 — 105.

Авторское свидетельство СССР

N 458033, кл. G 11 В 27/36, 1973, (54) УСТРОЙСТВО ДЛЯ КОНТРОЛЯ АППАРАТА МАГНИТНОЙ ЗАПИСИ (57) Изобретение относится к накоплению информации и может найти применение для контроля аппарата магнитной записи. Цель изобретения — ускорение процесса контроля без снижения его достоверности. Формирователь 3 сигнала корреляционной функции определяе кратковременнуЮ взаимную корреляционную функцию сигналов источника 1 испытательного сигнала и аппарата 2 магнитной записи, а формирователь

6 сигнала задержки максимума корреляционной функции определяет в каждый момент такое время задержки, при котором зависящая от него взаимная корреляционная функция сигналов достигает абсолютного максимума. Формирователь 6 сигнала задержки максимума корреляционной функции воздействует на интеграторы 10 и 11 которые совместно с квадраторами 9, вычитателем 7 и компаратором определяют соответствие норме нестабильности скорости транспортирования магнитной ленты, отображаемое блоком 5 индикации.1 ил.

1569893 первого интегратора 10. При этом первый интегратор 10 выполнен в виде интегратора с квадратичным накоплением, а источник 1 50 испытательного сигнала соединен выходом с другим входом формирователя 3 сигнала корреляционной функции.

Устройство для контроля аппарата магнитной записи работает следующим образом.

С выхода источника 1 испытательного сигнала синусоидальный сигнал или линейно-частотно-модулированный сигнал поступает на формирователь 3 сигнала

Изобретение относится к области накопления информации, а именно к устройствам для контроля аппарата магнитной записи, Цель изобретения — ускорение процесса контроля без снижения его достоверности.

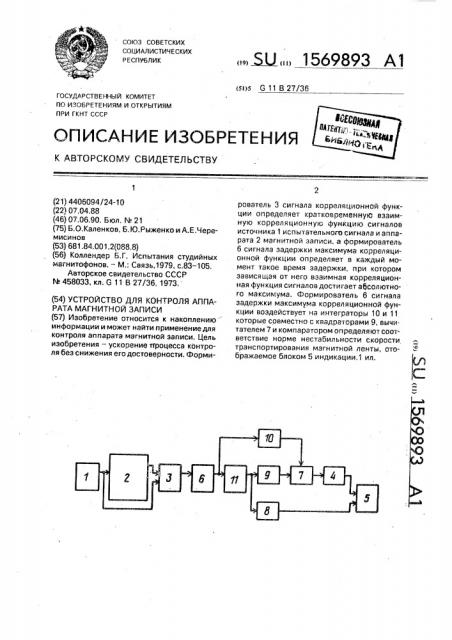

На чертеже изображено предложенное устройство для контроля аппарата магнит; ной записи.

Устройство содержит источник 1 испыI тательного сигнала, подклк>ченный выхо1 дом к входной шине записываемого сигнала аппарата 2 магнитной записи, формирователь 3 сигнала корреляционной функции, подсоединенный входом к выходной шине воспроизводимого сигнала аппарата 2 магнитной записи, и компаратор 4, соединенный выходом с первым входом блока 5 индикации. При этом источник 1 испытательного сигнала может быть выполнен в виде генератора синусоидального сигнала или в виде генератора частотно-модулированного сигнала, а формирователь 2 сигнала корреляционной функции — в виде блока вычисления корреляционной функции или в виде блока вычисления полузнаковой корреляционной функции.

Устройство содержит также формирователь 6 сигнала задержки максимума корреляционной функции, подсоединенный входом к выходу формирователя 3 сигнала корреляционной функции, вычитатель 7, соединенный выходом с входом компаратора

4, .дополнительный компаратор 8, выполненный в виде двухпорогового компаратора и подключенный выходом к второму входу блока 5 индикации, квадра гор 9 и первый 10 и второй 11 интеграторы. Выход формирователя 6 сигнала задержки максимума корреляционной функции подключен к входу первого интегратора 10 и к входу второго интегратора 11, соединенного выходом с входом дополнительного компаратора 8 и с входом квадратора 9. Квадратор 9 подключен выходом к первому входу вычитателя 7, подсоединенного вторым входом к выходу

35 корреляционной функции и подается по входной шине записываемого сигнала аппарата 2 магнитной записи в его сквозной тракт записи-воспроизведения. Результат воспроизведения с выходной шины воспроизводимого си нала аппарата 2 магнитной записи пОступает также на формирователь 3 сигнала корреляционной функции.

Формирователь 3 сигнала корреляционной функции определяет кратковременную взаимную корреляционную функцию поступающих на него сигналов, подаваемую на формирователь 6 сигнала задержки максимума корреляционной функции, Формирователь 6 сигнала задержки максимума корреляционной функции определяет в каждый момент времени такое время задержки, при котором зависящая от него взаимная корреляционная функция сигналов достигает абсолютного максимума, Формирователь

6 сигнала задержки максимума корреляционной функции воздействует на первый интегратор 10, который определяет среднее значение задержки в соответствии зада;-ной длительностью интервала усреднения.

Формирователь 6 сигнала задержки максимума корреляционной функции воздействует также на первый интегратор 10, которым сравнением среднего значения задержки с установленными пределами, соответствующими допустимому уходу средней скорости транспортирования магнитной ленты в аппарате 2 магнитной записи, определяет наличие или отсутствие этого среднего ухода скорости транспортирования магнитной ленты.

Первый интегратор 10 совместно с квадратором 9 и вычитателем 7 оценивает величину нестабильности задержки, При этом нестабильность скорости транспортирования магнитной ленты определяется как отношение произведения величины нестабильности задержки и расстояния между рабочими зазорами записывающей и воспроизводящей магнитных головок сквозного тракта записи-воспроизведения в аппарате 2 магнитной записи к квадрату среднего значения задержки. Вычитатель 7 воздействует на компаратор 4, который сравнением величины нестабильности задержки с установленным порогом определяет соответствует лл норме нестабильность скорости транспортирования магнитной ленты. В блоке 5 индикации отображаются результаты сравнения, полученные в компараторе 4 и в дополнительном компараторе 8, что характеризует качество транспортирования магнитной ленты и исправность аппарата 2 магнитной записи в целом.

1569893

Составитель Ю.— К, B.Ðîçåíêðàíö

Техред М.Моргентал Корректор M.Ñàìáoðñêàÿ

Редактор О.Головач

Заказ 1453 Тираж 482 Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская Маб., 4/5

Производственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 101

Точность контроля аппарата магнитной записи зависит от характера испытательного сигнала, формируемого источником 1 испытательного сигнала. Использование в качестве источника 1 испытательного сигна- 5 ла генератора частотно-модули рова н ного сигнала по сравнению с использованием генератора синусоидального сигнала позволяет эа счет некоторого усложнения и редложенного устройства повысить точность 10 контроля аппарата 2 магнитной записи, Использование в качестве формирователя 2 сигнала блока вычисления полузнаковой корреляционной функции позволяет в некоторой степени упростить предложенное ус- 15 тройство.

Использование изобретения позволяет в значительной степени ускорить процесс контроля аппарата магнитной записи при одновременном повышении его точности. 20

Формула изобретения

Устройство для контроля аппарата магнитной записи, содержащее источник испытательного сигнала, подключенный выходом к входной шине записываемого 25 сигнала аппарата магнитной записи, формирователь сигнала корреляционной функции, подсоединенный входом к выходной шине воспроизводимого сигнала аппарата магнитной записи, и компаратор, соединенный выходом с первым входом блока индикации, о т л и ч а ю щ е е с я тем, что, с целью ускорения процесса контроля без снижения

его достоверности, в него введены формирователь сигнала задержки максимума корреляционной функции, подсоединенный входом к выходу формирователя сигнала корреляционной функции, вычитатель, соединенный выходом с входом компаратора, дополнительный компаратор, подключенный выходом к второму входу блока индикации квадратор и.первый и второй интеграторы, причем выход формирователя сигнала задержки максимума корреляционной функции подключен к входу первого интегратора и к входу второго интегратора, соединенного выходом с входом дополнительного компаратора и с входом вычитателя, подсоединенного вторым входом к выходу первого интегратора, а источник испытательного сигнала выполнен в виде генератора синусоидального сигнала или генератора частотно-модулированного сигнала и подключен выходом к другому входу формирователя сигнала корреляционной функции.
