Устройство для крепления штыревого изолятора на опоре воздушной линии

Устройство для крепления штыревого изолятора на опоре воздушной линии

Иллюстрации

Показать все

Реферат



Изобретение относится к электроэнергетике и может быть использовано при сооружении воздушных линий электропередачи со штыревыми изоляторами. Цель - упрощение устройства, снижение материалоемкости и повышение надежности работы опоры в аварийном режиме при обрыве провода. Устройство включает П-образную скобу 1, на которой закреплен штырь 2. П-образная скоба 1 выполнена с соосными отверстиями 3 в параллельных плоскостях, через которые пропущен горизонтальный шарнир 5, соединяющий П-образную скобу 1 со стойкой опоры. К параллельным плоскостям П-образной скобы 1 прикреплены охваты 7 для фиксации штыря 2 в вертикальном положении путем загиба их свободных концов вокруг граней стойки опоры. 3 ил.

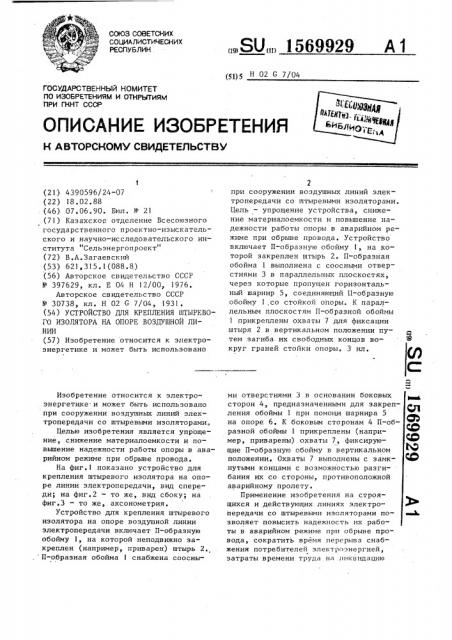

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (g)) g Н 02 С 7/04

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н A BTOPCHOMV СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР (2!) 4390596/24-07 (22) 18.02.88 (46) 07.06.90. Бюл. )) - 2) (71) Казахское отделение Всесоюзного государственного проектно-изыскательского и научно-исследовательского института Сельэнергопроект" (72) В.А.Загаевский (53) 62) 315.1(088.8) (56) Авторское свидетельство СССР

У 397629, кл. Е 04 Н !2/00, 1976.

Авторское свидетельство СССР

Р 30738, кл. Н 02 G 7/04, )931. (54) УСТРОЙСТВО ДЛЯ КРЕПЛЕНИЯ ШТЫРЕВОГО ИЗОЛЯТОРА НА ОПОРЕ ВОЗДУШНОЙ ЛИНИИ (57) Изобретение относится к электроэнергетике и может быть использовано

Изобретение относится к электроэнергетике.и может быть использовано при сооружении воздушных линий электропередачи со штыревыми изоляторами.

Целью изобретения является упрощение, снижение материалоемкости и повышение надежности работы опоры в аварийном режиме при обрыве провода.

На фиг.1 показано устройство для крепления штыревого изолятора на опоре линии электропередачи, вид спереди; на фиг.2 — то же, вид сбоку; на фиг.3 — то же,. аксонометрия.

Устройство для крепления штыревого изолятора на опоре воздушной линии электропередачи включает П-образную обойму 1, на которой неподвижно закреплен (например, приварен) штырь 2. П-образная обойма 1 снабжена соосныÄÄSUÄÄ 1569929 А 1

2 при сооружении воздушных линий электропередачи со штыревыми изоляторами.

Цель — упрощение устройства, снижение материалоемкости и повышение надежности работы опоры в аварийном режиме при обрыве провода. Устройство включает П-образную обойму 1, на которой закреплен штырь 2 ° П-образная обойма 1 выполнена с соосными отверстиями 3 в параллельных плоскостях, через которые пропущен горизонтальный шарнир 5, соединяющий П-образную обойму 1,со стойкой опоры. К параллельным плоскостям П-образной обоймы

1 прикреплены охваты 7 для фиксации штыря 2 в вертикальном положении путем загиба.их свободных концов во- . @ круг граней стойки опоры. 3 ил. ми отверстиями 3 в основании боковых сторон 4, предназначенными для закрепления обоймы 1 при помощи шарнира 5 на опоре 6 ° К боковым сторонам 4 П-образной обоймы 1 прикреплены (например, приварены) охваты 7, фиксирующие П-образную обойму в вертикальном положении. Охваты 7 выполнены с замкнутыми концами с воэможностью разгибания их со стороны, противоположной аварийному пролету.

Применение изобретения на строящихся и действующих линиях электропередачи со штыревыми изоляторами позволяет повысить надежность их работы в аварийном режиме прп обрыве провода, сократить время перерыва снабжения потребителей электроэнергией, затраты времени труда на ликвпдацню

1569929 с загнутыми концами с возможностью разгибания их со стороны, противоположной аварийному пролету.

Составчтель Л.Январева

Редактор О.Галовач Техред М.Ходаннч Корректор A.Îáðó÷äð

Заказ 1455 Тираж 408 Подпис ное

ЗНК ПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, )К-35, Раушская наб., д. 4/5

Производственно-издательский комбинат "Патент", г.ужгород, ул. Гагарина,101 аварий и уменьшить народнохозяйственный ущерб от перерыва в электроснабжении.

Формула изобретения

Устройство для крепления штыревого изолятора на опоре воздушной линии электропередачи,, содержащее поворотный штырь, закрепляемый с помощью обоймы на опоре линии электропередачи, и шарнир, обеспечивающий поворот

:штыря в сторону пролета с возросшим тяжением провода, о т л и ч а ю— щ е е с я тем, что, с целью упрощения, снижения материалоемкости и повышения надежности работы опоры в аварийном режиме при обрыве провода, штырь закреплен неподвижно к обойме, выполненной 1Г-образной, с соосными отверстиями в основании боковых сторон, предназпаченнымИ для закрепления обоймы на опоре шарнирно, при этом устройство снабжено охватами, фиксирующими П-образную обойму в вертикальном положении и выполненными
