Устройство для измерения отношения сигнал/шум в дискретных каналах связи

Устройство для измерения отношения сигнал/шум в дискретных каналах связи

Иллюстрации

Показать все

Реферат



Изобретение относится к технике измерений в радиосвязи. Цель изобретения - повышение точности за счет статистической оценки. Устройство содержит полосовой фильтр (ПФ) 1, фазосдвигатель 2, регулируемый усилитель 3, ключ 4, сумматор 5, двухпороговый компаратор 8, генератор 9, счетчики 10 и 11, дешифратор 12, блок 13 отображения и блок 14 статистической коррекции оценки. Устройство отличается выполнением блока 14. Положительный эффект достигается за счет обработки смеси радиосигнала манипулированного по фазе. 1 з.п. ф-лы, 1 ил.

СОКИ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУ БЛИН..SU(ii) 1

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н А ВТОРСНОМУ СВИДЕТЕЛЬСТВУ

ГбСУДАРСтаенный НОмитет

ПО ИЗОБРЕТЕНИЯМ И ОТНРЫТИЙМ

ПРИ ГКНТ СССР

1 (21) 4607964/24-09 (22) 23 ° 11, 88 (46) 07,06,90. Бюл. 1Ф 21 (71) Красноярский политехнический институт (72) Ю.И,Кротов, С.И.Петров, Ю.В.Семенов, С, А,Солусенко, А.В.Видякин и А,И,Туркин .(53) 621.395,664 (088,8) (56) Авторское свидетельство СССР

Ф 640429, кл, H 04 В 3/46, 1969, Г (54) УСТРОЙСТВО ДЛЯ ИЗМЕРЕНИЯ ОТНОШЕ. НИЯ СИГНАЛ/ЛУИ В ДИСКРЕТНЫХ КАНАЛАХ

СВЯЗИ (51)5 Н 04 В 3/46//Н 04 L 12/26

2 (57) Изобретение относится к технике измерений в радиосвязи, Цель изобретения — повышение точности за счет статистической оценки. Устройство содержит полосовой фильтр (ПФ) 1, фазосдвигатель 2, регулируемый усилитель

3, ключ 4, сумматор 5, двухпороговый компаратор 8, генератор 9, счетчики

10 и 11, дешифратор 12, блок 13 отоб" раженйя и блок 14 статистической коррекции оценки, Устр-во отличается выполнением блока 14, Положительный эфФ фект достигается за с ет обработки смеси радиосигнала, манипулированного по фазе, I э,п.ф-лы, 1 ил, 1570007

Изобретение относится к технике измерений в радиосвязи и может использоваться при измерениях отношений сигнал/шум н имитаторах телеграфного

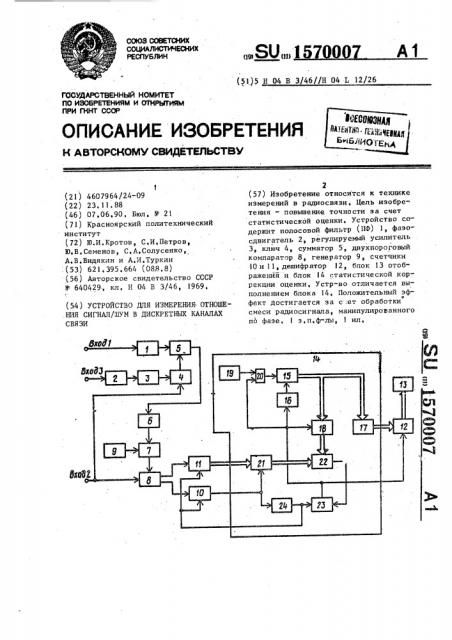

5 канала связи, Цель изобретения — повышение точности эа счет статистической. оценки, На чертеже представлена электри" ческая структурная схема устройства для измерения отношения сигнал/шум в имитаторе телеграфного канала связи с фазовой модуляцией.

Устройство содержит пдлосовой фильтр 1, фазосдвигатель 2, регулируемый усилитель 3, клкч 4, сумматор

5, двухпороговый компаратор 6, элемент И 7, коммутатор 8, генератор 9, счетчики 10 и 11, дешифратор 12, блок

13 отображения и блок 14 статистичес- 20 кой коррекции оценки.

Блок 15 содержит счетчик 15, дифференцирующий элемент 16, блоки 17 и

19 памяти, генератор 19, элемент И 20, регистр; 21, блок 22 сравнения, триг- 25 гер 23 и элемент 24 задержки, Устройство работает следующим образом.

Напряжение смеси радиосигнала, манипулированного по фазе шумом с выхода имитатора канала связи, посту- . пает на Вх, 3. С входа Вх, 1 смесь через паласовой фильтр 1 поступает на первый вход сумматора 5, На вход

Вх, 3 с выхода имитатора (не показан)

: поступает радиосигнал без шумов, который .может быть взят иэ имитатора канала связи до его сложения с шумом, Не" зашумленный сигнал через фазосдвигатель 2 и регулируемый усилитель 3 поступает на вход ключа 4, управляемога информационным видеосигналом, который поступает на вход Вх. 2 с выхо-, да имитатора. При синфазнасти сигналов на входах Вх, 2 и Вх. 3 ключ 4 открыт, причем в открытом состоянии ключа 4 на первом и втором входах сумматора 5 имеет место синфазный сигнал одинаковой амплитуды, Более точ ная синфазность и равенство напряжений сигналов обеспечиваются соответственно путем регулировки фазы в фазасдвигателе 2 и регулировки коэффициента усиления в регулируемом усилителе 3.

Таким образом, на выходе сумматора 55

5, когда ключ 4 открыт.,имеет место чистый шум. В моменты времени, когда ключ 4 закрыт, на выход сумматора 5 проходят сигналы с выхода полосового фильтра 1, представляющие собой смесь сигнала с шумом. Двухпороговый компаратор 6 преобразует сигнал на его входе в импульсную последовательность, длительность которых пропорциональна времени нахождения сигнала на входе компаратора в интервале напряжений от отрицательного порога срабатывания

-U до положительного +U . Знапор цОР чение напряжения порога выбирается равным О, 1 Я, где Й - среднеквад-, ратичное отклонение шума. Сигналы с выхода компар ат ар а 6 стробируют ся в элементе И 7 высокочастотными сигналами с генератора 9, через компаратор распределяются либо на счетный вход счетчика 11, либо на счетный вход счетчика 10. Если ключ 4 открыт (на выходе сумматора 5 присутствует чистый шум), то сигналы с выхода элемента

И 7 через коммутатор 8 поступают на счетный вход счетчика 10, Если ключ

4 закрыт (на выходе сумматора 5 присутствует смесь сигнаг; плюс шум), сигналы с выхаца элемента И 7 через коммутатор 8 поступают на счетный вход счетчика 11, Коэффициент деления счетчика 10 выбирается равным целому числу порядков (например, 10000, 100000) в з ависимасти от требуемого времени измерения.,Таким образам, в счетчике 10 накапливаются числа, пропорциональные времени нахождения шума на входе двухпарогавага кампаратара 6 в интервале напряжений от -Uä . да Uä0, а в счетчике 11 эа то же вр емя измерен я накапливаются числа, пропорциональные времени нахождения смеси сигнал плюс шум на входе двухпорогового компаратора б в там же интервале напряжений. В момент переполнения счетчика 10 число с выхода счетчика,1 1 з аписыв ает ся в регистр 21 блока 14 и через время, равное времени задержки элемента 24 задержки, происходит обнуление счетчика 10 и, счетчика 11, подготавливая их к следующе- му измерению. Элемент 24 задержки необходим для надежной загиси числа с выхода счетчика 11 в регистр 21, При возникновении на выходе элемента 24 задержки сигнала устанавливается триггер 23 (пад установкой триггера 23 .паж мается появление на его прямом выходе логической единицы), Дифференцирующий элемент 16 выделяет передний фронт сигнала, пасту0007 б

50

5 157 пающего с выхода триггера 23, и обнуляет счетчик 15, Таким образом, уста. новка 23 вызывает обнуление счетчика

15, разрешает прохождение импульсов с выхода генератора 19 через элемент

И 20 на счетный вход счетчика 15, а .также разрешает работу блока 18 и запрещает работу дешифратора 12.

Счетчик 15, работая в счетном режиме, формирует адрес блоков 17 и 18, В блоке 18 находятся значения, равные отношению вероятности нахождения смеси сигнал плюс шум в интервале напряжений от -Un до Ь „, (UÄ, 0, 1 Я ) к вероятности йахождения нормально распределенного шума с дисперсией 6 в том же интервале напряжений для различных значений отношений сигнал/шум, В блоке 18 числа записаны таким образом, что при меньшем адресе на выход блока 18 поступают числа ° соответствующие большему отношению вероятности нахождения смеси сигнал ппюс шум к шуму в заданном интервале напряжений, И с увеличением адреса числа отношений уменьшаются, что соответствует увеличению отношений сигнал/шум. В блоке 17 значения отношения сигнал/шум находятся в таком порядке, что дпя одинакового адреса отношениям вероятностей в блоке 18 соответствуют отношения сигнал/шум в блоке

17, Значения отношения вероятностей, находящиеся в блоке 18, рассчитываются исходя из законов распределения нормального шума и смеси сигнал плюс

- шум. Если число на выходе блока 18 меньше или равно числу на выходе регистра 21, на выходе схемы 22 сравнения появляется сигнал, который сбрасываетт триггер 23, тем самым з апрещая прохождение импульсов с выхода генератора 19 через элемент И 20 на счетный вход счетчика 15, После сброса триггера 23 запрещается работа блока 18 и разрешается работа дешифратора 12. При этом на индикаторе "оявится число, соответствующее значению отношения сигнал/шум, хранимое в блоке 17 по адресу, равному содержимому счетчика 15, связи, содержащер блок отображения, генератор, коммутатор и полосовой фильтр, о1личающеесяте и, что, с целью повышения точности за счет статистической оценки, введены первый, счетчик, последовательно соединенные второй счетчик, блок статистической коррекции оценки и дешифратор, последо, вательно соединенные фазосдвигатель, регулируемый усилитель, ключ, сумматор, двухпороговый компаратор, элемент И, другой вход которого соединен с выходом генератора, а выход подключен к входу коммутатора, другой вход которого объединен с другим входом ключа и является вторым входом устройства, третьим входом которого является вход фазосдвигателя, выход полосового фильтра подключен к другому входу сумматора, первый и второй выходы коммутатора подключены соответственно к пер" вым входам первого и второго счетчиков, вторые входы которых объединены и соединены с вторым выходом блока статистической коррекции оценки, второй вход которого соединен с выходом второго счетчика, третий выход подключен к другому входу дешифратора, выход которого подключен к входу блока отображения, 2, Устройство по и. 1, о т л и ч аю щ е е с я тем, что блок статистической коррекции оценки содержит элемент задержки, регистр, первый блок памяти и последовательно соединенные генератор, элемент И, счетчик,. второй блок памяти, блок сравнения, триггер и дифференцирующий элемент, выход которого подключен к другому входу счетчика, а вход объединен с другим входом элемента И, с другим:входом второго блока памяти и является первым выходом блока статистической коррекции оценки, вторым выходом которого является выход элемента задержки, который подключен к другому входу триггера, третьим выходом является выход первого блока памяти, первыми входами являются входы регистра, выходы которого подключены к другим соответствующим входам блока сравнения, вторым входом является второй вход

Формула изобретения

1. Устройство. для измерения отношения сигнал/шум в дискретных каналах регистра, который объединен с входом элемента эадержкив выходы счетчика подключены к соответствующим входам первого блока памяти,
