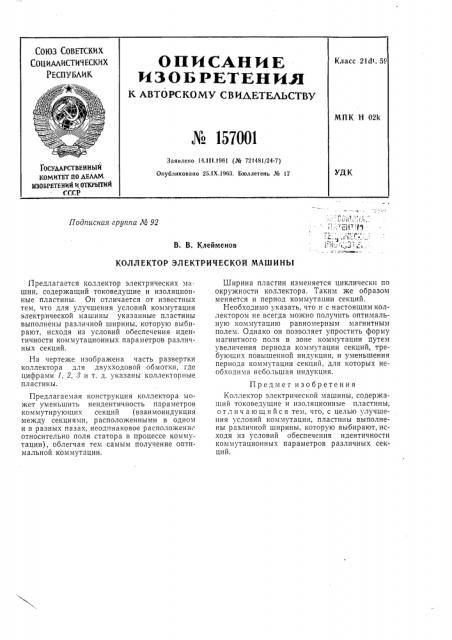

Подписная группа М 92

В. В. Клейменов

КОЛЛЕКТОР ЭЛЕКТРИЧЕСКОЙ МАШИНЫ

Предлагается коллектор электрических»ашин, содержащий токоведущие и изоляционные пластины. Он отличается от известных тем, что для улучшения условий коммутации электрической машины указанные пластины выполнены различной ширины, которую выбирают, исходя из условий обеспечения иден-. тичности коммутационных параметров различных секций.

На чертеже изображена часть развертки коллектора для двухходовой обмотки, где цифрами 1, 2, 3 и т. д. указаны коллекторные пластины.

Предлагаемая конструкция коллектора может уменьшить неидентичность параметров коммутирующих секций (взаимоиндукция между секциями, расположенными в одном и в разных пазах, неодинаковое расположение относительно поля статора в процессе коммутации), облегчая тем самым получение оптимальной коммутации.

Ширина пластин изменяется циклически по окружности коллектора. Таким же образом меняется и период коммутации секций.

Необходимо указать, что и с настоящим коллектором не всегда можно получить оптимальную коммутацию равномерным магнитным полем. Однако он позволяет упростить форму магнитного поля в зоне коммутации путем увеличения периода коммутации секций, требующих повышенной индукции, и уменьшения периода коммутации секций, для которых необходима небольшая индукция.

Предмет изобретения

Коллектор электрической машины, содержащий токоведущие и изоляционные пластины, от 7 и ч а ю щи и с я тем, что, с целью улучшения условий коммутации, пластины выполнены различной ширины, которую выбирают, исходя из условий обеспечения идентичности коммутационных параметров различных секций. № 157001
