Устройство для ускорения заряженных частиц

Устройство для ускорения заряженных частиц

Иллюстрации

Показать все

Реферат



Изобретение относится к области технической физики и может быть использовано в ускорителях заряженных частиц прямого действия. Цель изобретения - повышение безопасности. Устройство содержит электронную пушку 1 с катодом 2 и подогревателем 3, секционированную ускорительную трубку с кольцевыми электродами 4. На кольцевых электродах 4 закреплены замкнутые металлические экраны 5. Внутри экранов 5 размещены каскады генератора ускоряющего напряжения. Питание устройства осуществляется от источника 6. Выходное напряжение от источника 6 поступает на вход первого каскада. Выпрямленное напряжение с каскадов по металлическим экранам 5 подводится к кольцевым электродам 4 ускорительной трубки. Выпрямленное напряжение с последнего каскада через экран 5 подается на кольцевой электрод 4 и является ускоряющим для заряженных частиц, испускаемых катодом 2. 1 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (51)5 Н 05 Н 5/00

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

М АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4114850/24-63 (22) 19.05.86 (46) 07.06.90. Бюл. ¹ 21 (72) Ф,А,Водопьянов (53) 621.384,6 (088.8) (5e) Ускорители,/Под ред, Б.И.Яблокова. -И.; Госатомиздат, 1962, с, 37. (54) УСТРОЙСТВО ДЛЯ УСКОРЕНИЯ ЗАРЯЖЕННЫХ ЧАСТИЦ (57) Изобретение относится к области техьыческой физики и может быть использовано в ускорителях заряженных частиц прямого действия, Цель изобретения — повышение безопасности. Устройство содержит электрическую пушку

1 с катодом 2 и подогревателем 3, сек„,80„„1570040 А1

2 ционированную ускорительную трубку с кольцевыми электродами 4, На кольцевых электродах 4 закреплены замкнутые металлические экраны 5. Внутри экра нов 5 размещены каскады генератора ускоряющего напряжения Питание устройства осуществляется от источника, 6. Вь1ходное напряжение от источника 6 поступает на вход первого каскада.

Выпрямпенное напряжение с каскадов по металлическим экранам 5 подводится к кольцевым электродам 4 ускорительной трубки, Выпрямленное напряжение

< последнего каскада через экран 5 подается на кольцевой электрод 4 .и является ускоряющим для заряженных частиц, испускаемых катодом 2. 1 ил.

1570040

Формул а и з о бр е т е ни я

Составитель В,Лисовой

Техред Л.Сердюкова

Корректор Л Бескид

P едактор Н, Лаз аренко

Тираж 665

Заказ 1460

Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., д. 4/5

Производственно †издательск комбинат "Патент", г. Ужгород, ул. Гагарина, 101

Изобретение относится к техничес-, кой физике и может быть использовано в ускорителях заряженных частиц 1 ,прямого действия, Цель изобретения — повышение безопасности.

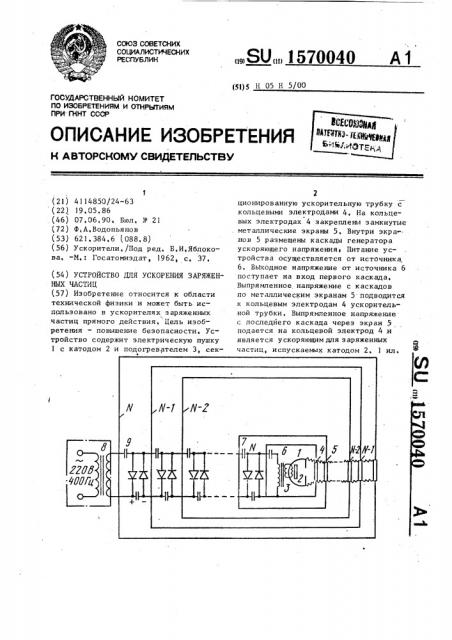

На чертеже приведена принципи" альная схема устрдйства, Устройство содержит электронную 10 пушку 1 с катодом 2 и подогревателем

3, секционированную ускорительную трубку с кольцевыми электродами 4. На кольцевых .электродах 4 закреплены замкнутые металлические экраны 5. Внутри 15 экранов 5 размещены соответствующие каскады генератора ускоряющего напряжения. Первичное питание осуществляет" ся от источника 6, 20

Устройство работает следующим об" разом, Выходное напряжение от источника

6 через конде нс атор 7 поступает на первый каскад с диодным мостиком 8 и 25 конденсатором 9, .Выпрямленное напряжение с конденсатора 9 по экранам 5 подводится к кольцевым электродам 4.

Аналогично работают и последующие каскады. Выпрямленное напряжение с последнего каскада через экран 5 подается на кольцевой электрод 4 и ускоряет заряженные частицы, вылетающие с катода 2.

Использование изобретения позво-лит повысить безопасность, так как через наружный экран 5 проводит не высоковольтный ввод, а ввод переменного напряжения от источника 6, Устройство для ускорения заряженных частиц, содержащее электронную пушку, секциожрованную ускорительную трубку с кольцевыми электродами, подключенными к каскадам генератора ускоряющего напряжения, о т л и ч а— ю щ е е с я тем, что, с целью повышения безопасности, электронная пушка, а также каждая из секций. усков>рительной трубки с соответствующим каскадом генератор а ускоряюще го напряжепия з аключены в охватывающие друг друга металлические экраны, закрепленные на кольцевых электродах, причем наружалй экр ан з аземпен.
