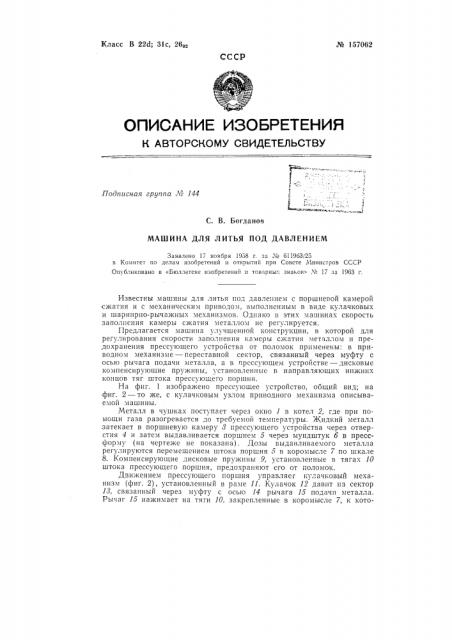

Класс В 22d; 31с, 26в» № 157062
СССР
ОПИСАНИЕ ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
1 (1
;ЪЯФЮ К .Подписная гругггга Л0 144
С. В. Богданов
МАШИНА ДЛЯ ЛИТЬЯ ПОД ДАВЛЕНИЕМ
Заявлено 17 ноября 1958 r. за . в 611963)25 в Комитет по делам изобретений tl открытий при Совете Министров СССР
Опубликовано в «Бюллетене изобретений и товарных знаков> М 17 за 1963 г, Известны машины для литья под давлеш1ем с поршневой камерой сжатия и с механическим приводом, выполненным в виде кулачковых и шарнирно-рычажных механизмов. Однако в этик машинах скорость заполнения камеры сжатия металлом не регулируется.
Предлагается машина улучшенной конструкции, в которой для регулирования скорости заполнения камеры сжатия металлом и предохранения прессующего устройства от поломок применены: в приводном механизме — переставной сектор, связанный через муфту с осью рычага подачи металла, а в прсссующем устройстве — дисковые компенсирующие пружины, установленныс в направляющих нижних копцов тяг штока прессующего поршня.
На фиг. 1 изображено прессующее устройство, общий вид; на фиг. 2 — то же, с кулачковым узлом приводного механизма описываемой машины.
Металл в чушках поступает через окно 1 в котел 2, где при помощи газа разогревается до требуемой температуры. Жидкий металл затекает в поршневую камеру 8 прессующего устройства через отверстия 4 и затем выдавливается поршнем 5 через мундштук б в прессформу (на чертеже не показана). Дозы выдавливаемого металла регулируются перемещением штока поршня 5 в коромысле 7 по шкале
8. Компенсирующие дисковые пружины 9, установленные в тягах 10 штока прессующего поршня, предохраняют его от поломок.
Движением прессующего поршня управляег кулачковый механизм (фиг. 2), установленный в раме 11. Кулачок 12 давит Iз сектор
18, связанный через муфту с осью 14 рычага 15 подачи металла.
Рычаг 15 нажимает на тяги 10, закрепленные в коромысле 7, к кото№ 157062 рому прикреплен шток поршня 5. Для регулировки скорости движения. поршня 5 можно изменять относительное положение сектора 13 путем перестановки его муфты по оси 14 рычага 15.
При отходе кулачка 1б пружина 17 прижимает к нему другой рычаг 18, который толкает малую каретку 19, скользящую в большой каретке 20 и связанную с корпусом котла с помощью подпружиненных
-яг 21. При двиукении малой каретки закрывается пресс-форма 22,. в которую жидкий металл поступает через мундштук б.
Предмет изобретения
Машина для литья под давлением, с горячей поршневой камерой сжатия и с механическим приводным устройством в виде кулачковых и шарнирно-рычажных механизмов, рычаг подачи металла которого связан с тягой прессующего поршня, отличающаяся тем, что, с целью регулирования скорости заполнения камеры сжатия металлом, а также предохранения прессующего устройства от поломок, применены в приводном механизме переставной сектор, связанный через муфту с осью рычага подачи металла, а в прессующем устройстве— дисковые компенсирующие пружины, установленные в направляющих нижних концов тяг штока прессующего поршня.
