Форма для изготовления ребристых плит из бетонных смесей

Форма для изготовления ребристых плит из бетонных смесей

Иллюстрации

Показать все

Реферат



Изобретение относится к производству изделий сборного бетона и железобетона и позволяет повысить качество поверхности изготавливаемых изделий. Это достигается тем, что форма для изготовления ребристых плит из бетонных смесей снабжена фиксаторами 6 и параллельно расположенными траверсами 14 со стойками 13. Стойки 13 имеют прорези 12 на нижних концах, а поддон 1 - кронштейны 9 со стяжными приспособлениями и выступы 11. В прорезях 12 стоек 13 размещены выступы 11. Фигурные формообразующие элементы 16 и 17 смонтированы на горизонтальных траверсах 14. 2 з.п. ф-лы, 6 ил.

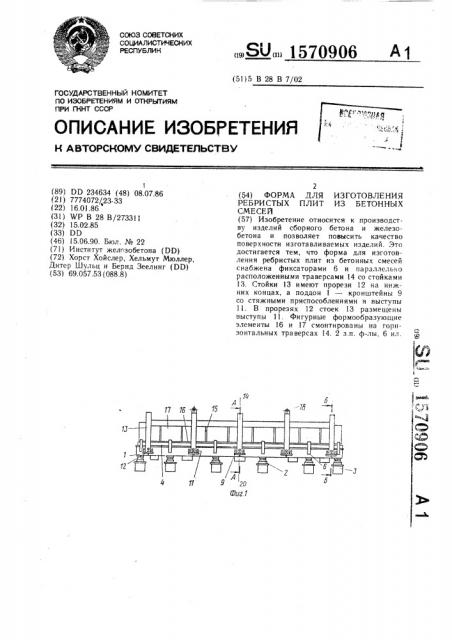

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (51)5 В 28 В ?/02

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АBTOPCHOMV СВИДЕТЕЛЬСТВУ

4 77

А

Qvz.7

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

l1Q ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР! (89) DD 234634 (48) 08.07.86 (21) 7774072/,23-33 (22) 16.01.86 (31) WP В 28 В/273311 (32) 15.02.85 (33) DD (46) !5.06.90. Бюл. № 22 (71) Институт железобетона (DD) (72) Хорст Хойслер, Хельмут Мюллер, Дитер Шульц и Бернд Зеелинг (DD) (53) 69.057.53 (088.8) ÄÄSUÄÄ 1570906 А1

2 (54) ФОРМА ДЛЯ ИЗГОТОВЛЕНИЯ

РЕБРИСТЫХ ПЛИТ ИЗ БЕТОННЫХ

СМЕСЕЙ (57) Изобретение относится к производству изделий сборного бетона и железобетона и позволяет повысить качество поверхности изготавливаемых изделий. Это достигается тем, что форма для изготовления ребристых плит из бетонных смесей снабжена фиксаторами 6 и параллельно расположенными траверсами 14 со стойками

13. Стойки 13 имеют прорези 12 на нижних концах, а поддон 1 — кронштейны 9 со стяжными приспособлениями и выступы

1!. В прорезях 12 стоек 13 размещены выступы 11. Фигурные формообразующие элементы 16 и !7 смонтированы на горизонтальных траверсах 14. 2 з.п. ф-лы, 6 ил.

1570906

Формула изобретения

55 з

Изобретение относится к производству изделий сборного бетона и железобетона.

Наиболее близким решением из известных является форма для изготовления ребристых плит из бетонных смесей, содержащая установленный на опорах поддон, продольные и поперечные борта и фигурные формообразующие элементы (см. выл. заявку ФРГ № 1813094, кл. В 28 В 7/02, 1972).

Недостатком указанной формы является невозможность достичь полностью гладких поверхностей из-за установки строповочных петель для транспортных процессов от распалубки до монтажа изготовленных изделий.

Целью изобретения является повышение

КачЕСтВа ПОВЕРХНОСТИ ИЗГОтаВЛИВаЕМЫХ ИЗделий

У "ÿаниая цель достигается тем, что форма для изготовления ребристых плит из бетонных смесей снабжена фиксаторами и параллельно расположенными горизонталь. ыми трпвер :ами со стойками, имеющими центрирующие прорези на нижних концах, поддон -- кро н ште и на ми со стяж ными приспособлениями и выступами, размещенными в прорезях стоек, причем фигурные формообразующие элементы смонтированы на горизонтальных траверсах. Кроме того, каждый фиксатор Выполнен с горизонтальным и Вертикальным упорными винтами, а форма снабжена распорными элементами, располо>кенпыми между фиксаторами и прочольиыми бортами.

11а фиг. 1 схематично изображена форма для vçãîTORëåíèÿ ребристых плит из бетонных смесей, общий вид; на фиг. 2— то же, ьид В плане; на фиг. 3 — разрез А — А на фиг. 1; на фиг. 4 — разрез

Б — Б H",фиг. 1; на фиг. 5 — узел 1 на фиг.. 3; на фиг. 6 — то же, в случае формования узких плит.

Форма для изготовления ребристых плит из бетонных смесей состоит из поддона 1, установленного посредством виброизолирующих элементов 2 на опорах в виде параллельных балок 3. На поддоне 1 установлены продольные 4 и поперечные 5 борта, причем продольные 4 борта закреплены на поддоне 1 фиксаторами 6, расположенными ВдОль llp0IIQJlbH6lx крОМОк поддона 1 Вертикальные упорные винты 7 фиксаторов 6 при этом плотно прижимают продольные борта 4 к поддону 1, а горизонтальные упорные винты 8 не допускают горизонтальные смещения продольных бортов 4 относительно продольных кромок поддона 1. Поперечные борта 5 крепятся на поперечных кромках поддона !, а в случае формования узких плит на продольных бортах 4. Поддон 1 имеет кронштейны 9 со стяжными приспособлениями 10 и выступами 11, которые размещены в центрирующих прорезях 12, 10

?О

35 образованных на нижних концах опертых на кронштейны 9 стоек 13 траверс 14.

На траверсах 14 при помощи ребер жесткости в виде пластин 15 закреплены сблокированные попарно фигурные формообразующие элементы 16 и 17, между которыми укладывается бетонная смесь для образования ребер в изготавливаемых изделиях. На траверсах 14 закреплены строповочные петли 18, а к продольным бортам 4 в случае изготовления коротких плит — распорные элементы 19, расположенные между фиксаторами 6 и продольными бортами, причем к нижней поверхности поддона 1 прикреплены вибраторы 20.

Форма для изготовления ребристых плит раьботает следующим образом.

Из бетоноукладчика (не показано) подают бетонную смесь в открытые сверху окна 21 между фигурными формообразующими элементами 16 и 17 при работающих вибраторах 20. После заполнения бетонной смесью полости формы производят загла жива ние поверхности бетонной смеси в окнах между формообразующими элемента ми 16 и 17. Затем после затвердевания ребристой плиты производят ее распалубку, снимая фигурные формообразующие элементы 16 и 17.

В случае формования узких ребристых плит из бетонных смесей на поддоне 1 устанавливают более короткие поперечные борта, а продольные борта смещают к продольной оси поддона 1 и осуществляют крепление их при помощи фиксаторов, а затем производят формование ребристых плит, так же как и ребристых плит Обычной ширины.

1. Форма для изготовления ребристь|х плит из бетонных смесей, содержащая установленный на опорах поддон, продольные и поперечные борта и фигурные формообразующие элементы, Отличающаяся тем, что, с целью повышения качества поверхности изготавливаемых изделий, она снабжена фиксаторами и параллельно расположенными горизонтальными траверсами со стойками, имеющими центрирующие прорези на нижних концах, поддон — кронштейнами со стяжными приспособлениями и выступами, размещенными в прорезях стоек, причем фигурные формообразующие элементы смонтированы на горизонтальных траверсах.

2. Форма по п. 1, отличающаяся тем, что каждый фиксатор выполнен с горизонтальным и вертикальным упорными винтами.

3. Форма по п. 1, отличающаяся тем, что она снабжена распорными элементами, расположенными между фиксаторами и продольными бортами.

1570906

1570906

Составитель В. Чайков

Редактор М. Бандура Техред А. Кравчук Корректор О. Кравцова

Заказ 1479 Тираж 502 Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж вЂ” 35, Раушская наб., - д. 4/5

Производственно-издательский комбинат «Патент», г. Ужгород, ул. Гагарина, 101
