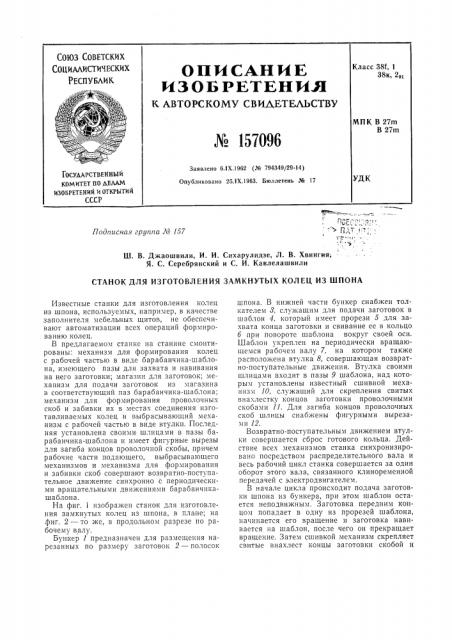

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

ОПИСАН ЯЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Л 157096

Класс 38f 1

2от

МПК В 27m

В 27m

Заявлено 6.IX.1962 (№ 794349129-14) Опубликовано 25. IX.1963. Бюллетень № 17

ГОСУДАРСТВЕННЫИ

КОМИТЕТ ПО ДЕДАМ

ИЗОБРЕТЕНИЙ И ОТКРЫТИИ

СССР

УДК

Подписная груапа Л9 157

Ш. В. Джаошвили, И. И. Сихарулидзе, Л. В. Хвингия;

Я. С. Серебрянский и С. И. Кавлелашвили

СТАНОК ДЛЯ ИЗГОТОВЛЕНИЯ ЗАМКНУТЫХ КОЛЕЦ ИЗ ШПОНА

Известные станки для изготовления колец из шпона, используемых, например, в качестве заполнителя мебельных щитов, не обеспечивают автоматизации всех операций формированию колец.

В предлагаемом станке на станине смонтированы: механизм для формирования колец с рабочей частью в виде барабанчика-шаблона, имеющего пазы для захвата и навивания на него заготовки; магазин для заготовок; механизм для подачи заготовок из магазина в соответствующий паз барабанчика-шаблона; механизм для формирования проволочных скоб и забивки их в местах соединения изготавливаемых колец и выбрасывающий механизм с рабочей частью в виде втулки. Последняя установлена своими шлицами в пазы барабанчика-шаблона и имеет фигурные вырезы для загиба концов проволочной скобы, причем рабочие части подающего, выбрасывающего механизмов и механизма для формирования и забивки скоб совершают возвратно-поступательное движение синхронно с периодическими вращательными движениями барабанчикашаблона.

На фиг. 1 изображен станок для изготовления замкнутых колец из шпона, в плане; на фиг. 2 — то же, в продольном разрезе по рабочему валу, Бункер 1 предназначен для размещения нарезанных по размеру заготовок 2 — полосок шпона. В нижней части бункер снабжен толкателем 8, служащим для подачи заготовок в шаблон 4, который имеет прорези 5 для захвата конца заготовки и свивание ее в кольцо б при повороте шаблона вокруг своей оси.

Шаблон укреплен на периодически вращающемся рабочем валу 7, на котором также расположена втулка 8, совершающая возвратно-поступательные движения. Втулка своими шлицами входит в пазы 9 шаблона, над которым установлены известный сшивной механизм 10, служащий для скрепления свитых внахлестку концов заготовки проволочными скобами П. Для загиба концов проволочных скоб шлицы снабжены фигурными вырезами 12.

Возвратно-поступательным движением втулки совершается сброс готового кольца. Действие всех механизмов станка синхронизировано посредством распределительного вала и весь рабочий цикл станка совершается за один оборот этого вала, связанного клиноременной передачей с электродвигателем.

В начале цикла происходит подача заготовки шпона из бункера, при этом шаблон остается неподвижным. Заготовка передним концом попадает в одну из прорезей шаблона, начинается его вращение и заготовка навивается на шаблон, после чего он прекращает вращение. Затем сшивкой механизм скрепляет свитые внахлест концы заготовки скобой и № 15709б готовое кольцо сталкивается втулкой с шаблона, а рабочий цикл станка продолжается.

Для получения колец различных по размеру применяют шаблоны соответствующего диаметр,а.

Предмет изобретения

Станок для изготовления замкнутых колец из шпона, используемых, например, в качестве заполнителя мебельных щитов, отлич а ю щи и с я тем, что, с целью обеспечения механизации и автоматизации всех операций изготовления колец, он включает смонтированные на станине механизм для формирования колец с рабочей частью в виде барабанчика-шаблона, имеющего пазы для захвата и навивания на него заготовки, магазин для заготовок, механизм, подающий заготовки из магазина в соответствующий паз барабанчи«а-шаблона, механизм для формирования проволочных скоб и забивки их в местах соединения изготавливаемых колец и выбрасывающий механизм с рабочей частью в виде втулки, установленной своими шлицами в пазы барабанчика-шаблона и имеющей фигурные вырезы для загиба концов проволочной скобы, причем рабочие части подающего, выбрасывающего механизмов и механизма для формирования и забивки скоб совершают возвратно-поступательное движение синхронно с периодическими вращательными движениями барабанчика-шаблона. № 157096

Ф//г. 2
