Контейнер для транспортировки сельскохозяйственной продукции

Контейнер для транспортировки сельскохозяйственной продукции

Иллюстрации

Показать все

Реферат



Изобретение относится к контейнерам для перевозки быстропортящихся насыпных продуктов, преимущественно зеленого чайного листа. Цель изобретения - повышение сохранности за счет улучшения условий вентилирования. Контейнер содержит корпус, откидные стенку 3 и днище 4, воздухозаборник в виде короба с жалюзной решеткой и рассекателями, систему воздухораспределения, включающую продольные воздухораспределения, включающую продольные воздухораздающие каналы 10 и поперечные воздухораздающие каналы 11, образованные боковыми стенками и днищем 4 корпуса, которые выполнены полыми с перфорированной внутренней поверхностью 12 и наружной сплошной поверхностью 13. Поперечные каналы 11 образованы перфорированными перегородками, установленными попарно с образованием секций и перпендикулярно откидной стенке 3. 1 з.п.ф-лы, 5 ил.

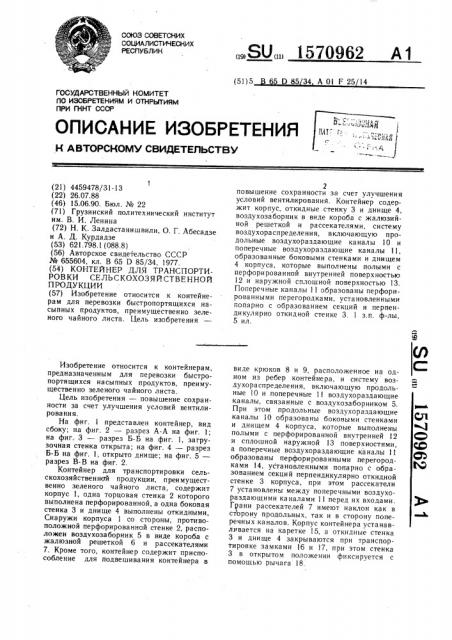

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

D 85 34 А 01 F 25 14 (51) 5

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К А BTOPCKOMV СВИДЕТЕЛЬСТВУ

С 3

СР

Я!

О:!

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР (21) 4459478/31-13 ! (22) 26.07.88 (46) 15.06.90. Бюл. № 22 (71) Грузинский политехнический институт им. В. И. Ленина (72) Н. К. Залдастанишвили, О. Г. Абесадзе и А. Д. Курдадзе (53) 621.798.1 (088.8) (56) Авторское свидетельство СССР № 655604, кл. В 65 D 85/34, 1977. (54) КОНТЕЙНЕР ДЛЯ ТРАНСПОРТИРОВКИ СЕЛЬСКОХОЗЯЙСТВЕННОЙ

ПРОДУКЦИИ (57) Изобретение относится к контейнерам для перевозки быстропортящихся насыпных продуктов, преимущественно зеленого чайного листа. Цель изобретения

Изобретение относится к контейнерам, предназначенным для перевозки быстропортящихся насыпных продуктов, преимущественно зеленого чайного листа.

Цель изобретения — повышение сохранности за счет улучшения условий вентилирования, На фиг. 1 представлен контейнер, вид сбоку; на фиг. 2 — разрез А-А на фиг. 1; на фиг. 3 — разрез Б-Б на фиг. 1, загрузочная стенка открыта; на фиг. 4 — разрез

Б-Б на фиг. 1, открыто днище; на фиг. 5— разрез В-В на фиг. 2.

Контейнер для транспортировки сельскохозяйственной продукции, преимущественно зеленого чайного листа, содержит корпус 1, одна торцовая стенка 2 которого выполнена перфорированной, а одна боковая стенка 3 и днище 4 выполнены откидными, Снаружи корпуса 1 со стороны, противоположной перфорированной стенке 2, расположен воздухозаборник 5 в виде короба с жалюзной решеткой 6 и рассекателями

7. Кроме того, контейнер содержит приспособление для подвешивания контейнера в

„„Я0„„157О962 А1

2 повышение сохранности за счет улучшения условий вентилирований. Контейнер содержит корпус, откидные стенку 3 и днище 4, воздухозаборник в виде короба с жалюзийной решеткой и рассекателями, систему воздухораспределения, включающую продольные воздухораздающие каналы 10 и поперечные воздухораздающие каналы 11, образованные боковыми стенками и днищем

4 корпуса, которые выполнены полыми с перфорированной внутренней поверхностью

12 и наружной сплошной поверхностью 13.

Поперечные каналы 1 образованы перфорированными перегородками, установленными попарно с образованием секций и перпендикулярно откидной стенке 3. 1 з.п. ф-лы, 5 ил. виде крюков 8 и 9, расположенное на одном из ребер контейнера, и систему воздухораспределения, включающую продольные 10 и поперечные 1! воздухораздающие каналы, связанные с воздухозаборником 5.

При этом продольные воздухораздающие каналы !О образованы боковыми стенками и днищем 4 корпуса, которые выполнены полыми с перфорированной внутренней 12 и сплошной наружной 13 поверхностями, а поперечные воздухораздающие каналы 11 образованы перфорированными перегородками 14, установленными попарно с образованием секций перпендикулярно откидной стенке 3 корпуса, при этом рассекатели

7 установлены между поперечными воздухораздающими каналами 11 перед их входами.

Грани рассекателей 7 имеют наклон как в сторону продольных, так и в сторону поперечных каналов. Корпус контейнера устанавливается на каретке 15, а откидные стенка

3 и днище 4 закрываются при транспортировке замками 16 и 17, при этом стенка

3 в открытом положении фиксируется с помощью рыча га 18.

1570962

Контейнер работает следующим образом.

Открывают откидную стенку 3 и зеленый чайный лист загружают в контейнер через загрузочный проем. После загрузки крышку-стенку 3 закрывают замками 16, подвешивают контейнер крюками 8 и 9 к транспортному средству, предварително сняв с каретки 15, и направляют его к приемным отделениям чайных фабрик. При транспортировке контейнера создаются благоприятные условия для чайного листа, поскольку холодный воздух из жалюзной решетки

6 и рассекателей 7 направляется между перфорированными перегородками 14 и через перфорированную внутреннюю поверхность 12 полых стенок непосредственно 15 в чайную массу, расположенную тонкими слоями в секциях, и непрерывно охлаждает ее. Воздух, прошедший через чайную массу, выходит через перфорированную торцовую стенку 2.

Разгрузку контейнера осуществляют следующим образом. Контейнер устанавливают на каретку 15 и подвешивают за крюки

8 и 9 к передвижному тельферу. Открывают замки 17, днище 4 откидывают и чайный лист из секций выгружают в прием- 25 ный бункер фабрики.

Предлагаемая конструкция контейнера обеспечивает увеличение площади охлаждения продукции.

Формула изобретения

1. Контейнер для транспортировки сельскохозяйственной продукции, преимущественно зеленого чайного листа, включающий корпус, одна торцовая стенка которого выполнена перфорированной, а другая боковая стенка выполнена откидной, снаружи которого со стороны, противоположной перфорированной стенке, расположен воздухозаборник в виде короба с жалюзийной решеткой и рассекателем, приспособление для подвешивания контейнера и систему воздухораспределения, включающую продольные и поперечные воздухораздающие каналы, связанные с воздухозаборником, и расположенные после рассекателя, отличающийся тем, что, с целью повышения сохранности за счет улучшения условий вентилирования, продольные воздухораздающие каналы образованы боковыми стенками и днищем корпуса, которые выполнены полыми с перфорированной внутренней и сплошной наружной поверхностями, а поперечные воздухораздающие каналы образовны перфорированными перегородками, установленными попарно с образованием секций перпендикулярно откидной стенке корпуса, при этом контейнер снабжен дополнительными рассекателями, установленными между поперечными воздухораздающими каналами, 2. Контейнер по и. 1, отличающийся тем, что днище выполнено откидным, а приспособление для подвешивания контейнера расположено на одном из ребер корпуса.

1570962

1570962

Составитель В. Кожевников

Редактор A. Огар Техред А. Кравчук Корректор В. Кабаций

Заказ 1482 Тираж 523 Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж вЂ” 35, Раушская наб., д. 4/5

Производственно-издательский комбинат «Патент», г. Ужгород, ул. Гагарина, 101
