Подглазурный краситель бирюзово-зеленого цвета

Подглазурный краситель бирюзово-зеленого цвета

Иллюстрации

Показать все

Реферат



Изобретение относится к керамической промышленности, в частности к технологии синтеза керамических красителей и декорированию фарфоровых изделий. Цель изобретения - получение устойчивого красителя для фарфора в интервале температур 1350-1410°С. Для этого подглазурный краситель содержит следующие компоненты, мас.%: CR<SB POS="POST">2</SB>O<SB POS="POST">3</SB> 29,78-37,75

CO<SB POS="POST">2</SB>O<SB POS="POST">3</SB> 4,79-5,85

ZNO 45,94-55,13

MDO 5,10-6,12

CAO 4,18-5,36. Подглазурный краситель устойчив к температурам 1350-1410°С. 2 табл.

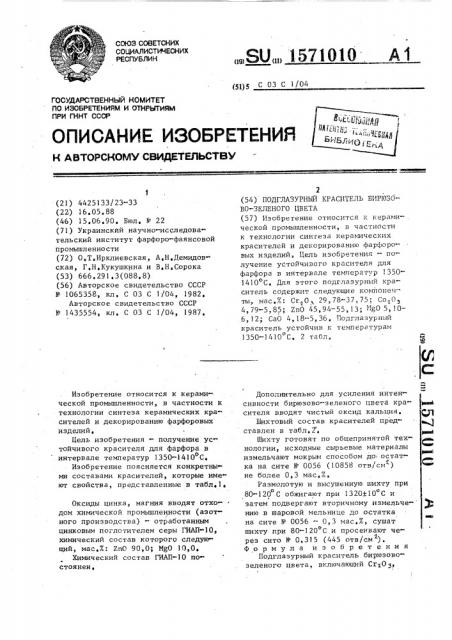

СС803 СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИН

Ц1) С 03 С 1/04

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н А STOP CHOMY СВИДЕТЕЛЬСТВУ

r 8ч . ц., <(g

04 1,=!;;:1.,", »Bf! g (21) 4425133/23-33 (22) 16.05,88 (46) 15.06.90, Бюл, 1Ф 22 (71) Украинский научно-исследовательский институт фарфоро-фаянсовой промышленности (72) 0 ° T.Ирклиевская, A,Н,Демидовская, Г,Н.Кукушкина и В,Н,Сорока (53) 666.291.3(088,8) (56) Авторское свидетельство СССР

У 1065358., кл . С 03 С 1/04, 1982.

Авторское свидетельство СССР

N - 1435554, кл, С 03 С 1/04, 1987, Изобретение относится к керамической промышленности, в частности к технологии синтеза керамических красителей и декорированию фарфоровых изделий, Цель изобретения — получение устойчивого красителя для фарфора в интервале температур 1350-1410 С, Изобретение поясняется конкретными составами красителей, которые имеют свойства, представленные в табл,l, Оксиды цинка, магния вводят отходом химической промышленности (азотного производства) - отработанным цинковым поглотителем серы ГКАП-10, химический состав которого следую щий, мас,%: Zn0 90,0; MgO 10,0 °

Химический состав ГИАП-10 по» стоянен.

„„SU„„1571010 А 1

2 (54) ПОДГЛАЗУРНЪ|Й КРАСИТЕЛЬ БИРЮЗОВО-ЗЕЛЕНОГО ЦВЕТА (57) Изобретение относится к керамической промышленности, в частности к технологии синтеза керамических красителей и декорированию фарфоровых изделий, Цель изобретения — получение устойчивого красителя для фарфора в интервале температур 13501410 С. Для этого подглазурный краситель содержит следующие компоненты, мас,Х: Cr O 29,78-37,75; Со О>

4,79-5,85; ZnO 45,94-55,13; ФО 5„106,12; СаО 4,18-5,36, Подглазурный краситель устойчив к температурам

1350-1410 С. 2 табл, J

Дополнительно для усиления интенсивности бирюзово-зеленого цвета красителя вводят чистый оксид кальция, Шихтовый состав красителей представлен в табл,2 °

Шихту готовят по общепринятой технологии, исходные сырьевые материалы измельчают мокрым способом до остат.ка на сите 1"- 0056 (10858 отв/см") не более 0,3 мас,Х.

Размолотую и высушенную ших.ry npu

80-120 С обжигают при 1320+10 С и затем подвергают вторичному измельче- «)» нию в шаровой мельнице до остатка на сите Р 0056 — 0,3 мас,7, сушат шихту при 80-120 С и просеивают через сито Ф 0.315 (445 отв/см ) .

Формула изобретения

Подглазурный краситель бирюзовозеленого цвета, включающий Сг О, 1571010 понентов, мас,й::

СюйОз

Со 04

ZnO

HgO

Са0

Со 03з ZnO, MgO, о т л и.ч а ю-шийся тем, что, с цепью полу ,чения устойчивого красителя для фар фора в интервале температур 1350о

1410 С, он дополнительно содержит

СаО.при следующем соотношении ком29, 78" 37, 75

4,79-5,85

45,94-55,1 3

5,10-6,12

4,18-5,36

Таблица I

zno .ВБО сттоэ

Со10з сао

А1 >Оэ во, Цвет краски

45>94

5,1О

37,75

5,85

5>36

5l >34

5,70

32,90

5 30

4,76

55> I 3

6,12

29,78

4,79

4,18

Бирюзовозеленый

494,2

Бирюэовозеленый

492,3

Бирюзовоэелеиый

493,3

21,0

22,О

21 5

21,О уст. уст. уст °

1О

1О

10

lO

IO

При декорировании фарфора цвет красочной поверхности сине-бирюзовый

Таблица 2

Индекс сосТВВоВ мас,Е

Компоненты

1 2

ГИАП 10

«gOs

СотОБ

СаС03

60,0

28,5

4,5

7,0

56,0

31,0

5,0

8,0

50 0

35 5

5,5

9,0.Редактор М,Недолуженко

Заказ 1484 Тираж 395. Подписное

ВНИИПИ Государственного комитета пь изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., д. 4/5

Производственно-издательский комбинат "Патент", г.Ужгород, ул. Гагарина,101

Длина волны

Чистота тона, Р, Х

Устойчивость к тенпературе политого (де» коративного) обкига (13501410) С

Качество ста« бнльности, баллы (по десятибалльной пиале)

Технологичность> баллы (по десятибалльной знала) l5,87

3>51

ЗБ,IO

1З,72

26, IO

2,70

Бирюзовоэеленый . 494,9

Составитель Т,Никульннкова

Техред М.Ходанич Корректор Т,Палий
