Способ получения конденсаторной пленки из фторопласта-4

Способ получения конденсаторной пленки из фторопласта-4

Иллюстрации

Показать все

Реферат



Изобретение относится к технологии производства конденсаторных пленок и позволяет нормализовать ориентированную конденсаторную пленку из фторопласта-4, устранив усадку в поперечном направлении, и сохранить продольную усадку в пределах 2,5-8,0%. Способ включает прокатку неориентированной пленки, намотку на металлическую катушку и термообработку при 275-300°С в течение 1-2 ч. 1 табл.

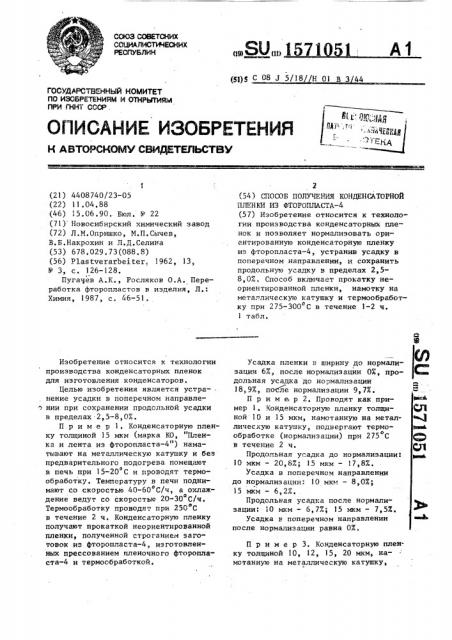

СОЮЗ СО6ЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСГ1УВ ЛИК цвВ0ш> 1571

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗСВРЕтЕНИЯМ И ОтНРЫТИНМ

ПРИ ГКНТ СССР.

1 (21) 4408740/23-05 (22) 11.04,88 (46) 15.06.90. Бюл. №- 22 (71) Новосибирский химический завод (72) Л.M,Îïðèøêo, M.Ï.Ñû÷åâ, В,Б,Накрохин и Л.Д.Селина (53) 678.029,73(088.8) (56) Plastverarbeiter. 1962, 13, № 3, с. 126-128.

Пугачев А.К., Росляков О.А. Переработка фторопластов в иэцелия, Л.:

Химия, 1987, с. 46-51.

Изобретение относится к технологии производства конденсаторных пленок для изготовления конденсаторов.

Целью изобретения является устра- . нение усадки в поперечном направле". нии при сохранении продольнои усадки в пределах 2,5-8,0Х.

П.р и м е р 1. Конденсаторную пленку толщиной 15 мкм (марка КО, "Пленка и лента иэ фторопласта-4") наматывают на металлическую катушку и без предварительного подогрева помещают в печь при 15-20 С и проводят термообработку. Температуру в печи поднимают со скоростью 40-60 С/ч, а охлаждение ведут со скоростью 20"30 С/ч.

Термообработку проводят при 250 С в течение 2 ч. Конденсаторную пленку получают прокаткой неориентированной пленки, полученной строганием заготовок из фторопласта-4, изготовленных прессованием пленочного фторопласта-4 и термообработкай.

yI)S С 08 1 5/18/ Н 01 В 3 44

2 (54) СПОСОБ ПОЛУЧЕНИЯ КОНДЕНСАТОРНОЙ

ПЛЕНКИ ИЗ eTOPOIIJIACTA-4 (57) Изобретение относится к технологии производства конденсаторных пленок и позволяет нормализовать ориентированную конденсаторную пленку из фторопласта-4, устранив усадку в поперечном направлении, и сохранить продольную усадку в пределах 2,58,0Х. Способ включает прокатку неориентированной пленки, намотку на металлическую катушку и термообработку при 275-300 С в течение 1-2 ч.

1 табл.

Усадка пленки в ширину до нормализации 6Х, после нормализации ОХ, продольная усадка до нормализации

18,9Х, после нормализации 9,7Х.

Пример 2. Проводят как пример 1. Конденсаторную пленку толщиной 10 и 15 мкм, намотанную на металлическую катушку, подвергают термообработке (нормалиэации) при 275 С в течение 2 ч.

Продольная усадка до нормализации:

10 мкм — 20,8Х; 15 мкм — 17,8Х.

Усадка в поперечном направлении до нормализации." 10 мкм — 8,ОХ;

15 мкм — 6,2Х.

Продольная усадка после нормализации: 10 мкм — 6,7Х; 15 мкм — 7,5Х. усадка в поперечном направлении после нормализации равна ОХ.

Пример 3. Конденсаторную плен" ку толщиной 10, 12, 15, 20 мкм, намотанную на металлическую катушку, 1571051

Формула изобретения

Усадка в поперечном наПродольная усадка, Х

ТемпеВремя выдержТолщина пленки, мкм

Способ ратура выдержки, град. С ки ч правлении, Х

О

О

О

7,7

5,4

4,6

16-25

2

300

Предлагаемый 12

Прототип

П р и м е ч а н и е. Пленка партии 1258 толщиной 12 мкм после нормализации при 300 С в течение 0,5 ч имеет усадку в поперечном направлении 2,4%. Усадка в ширину остальных образцов пленок равна О, Усадка ориентированной конденсаторной пленки не подвергнутой нормализации при 250 С составляет

1 -25%.

Составитель А.Путцев

Редактор T.Ïàðôåíîâà Техред М.Ходанич Корректор С.Кевкун

Заказ 1486

Тираж 439

Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., д. 4/5

Производственно"издательский комбинат "Патент", r. Ужгород, ул. Гагарина, 101 подвергают термообработке (нормализации) при 300 С в течение 2 ч.

Продольная усадка до нормализации: 10 мкм — 20,3Х; 12 мкм †. 18,2Х;

15 мкм — 20,0%; 20 мкм — 19,1Х.

Усадка в поперечном направлении до нормализации. 10 мкм — 8,2%; .!2 мкм - 6,0%; 15 мкм — 9,1X- 20 мкм—

8,0%. 10

Продольная, усадка после нормали:зации: 10 мкм — 4,9Х; 12 мкм — 2,5X;

15 мкм — 4,8%; 20 мкм — 5,8%.

Усадка B поперечном направлении после нормализации равна О. 15

Пример 4. Конденсаторную пленку толщиной 10, 15 и 20 мкм, намотанную на металлическую катушку, подвергают термообработке (нормализации) 20 при 340 С в течение 2 ч. л

Продольная усадка до нормализации .

10 мкм — 19,4%; 15 мкм -17,2X ,20 мкм — 18,7Х.

Усадка в поперечном направлении до нормализации: 10 мкм — 9X; 15 мкм—

9,4%; 20 мкм — 8%.

Продольная усадка после нормализации: 10 мкм — 0,8Х; 15 мкм — 0,6%;

20 мкм — 0,01%.

Усадка в поперечном направлении после нормализации равна О.

В таблице приведены данные по зависимости усадки пленки от температуры и времени нормализации.

Исключение усадки в поперечном направлении и снижение продольной: усадки до величины 2,5-8,0%, необходимой для обжима обкладок и стабильности электрических параметров конденсаторов, позволяет увеличить процент выхода годных конденсаторов за счет уменьшения отказов при термических испытаниях конденсаторов, что позволяет получить экономический эффект до 50000 руб/год.

Способ получения конденсаторной пленки из фторопласта-4 прокаткой неориентированной пленки, о т л ич а ю шийся тем, что, с целью устранения усадки в поперечном направлении при сохранении продольной усадки„ после прокатки ориентированную пленку наматывают на металлическую катушку и термообрабатывают при

275-300 С в течение 1-2 ч,
