Пресс для влажно-тепловой обработки швейных изделий

Пресс для влажно-тепловой обработки швейных изделий

Иллюстрации

Показать все

Реферат



Изобретение относится к оборудованию, применяемому в швейной промышленности, в частности к гладильным прессам для влажно-тепловой обработки швейных изделий, и позволяет снизить металлоемкость конструкции и упростить ее. Для этого привод прижима верхней подушки выполнен из силового цилиндра, шток которого связан с нижним рычагом, закрепляемым на остове, причем верхняя часть нижнего рычага выполнена в виде копира с профилированной рабочей поверхностью, а нижняя часть соединенного с ним рычага снабжена подвижным толкателем, рабочая поверхность которого контактирует с профилированной поверхностью копира нижнего рычага. 4 ил.

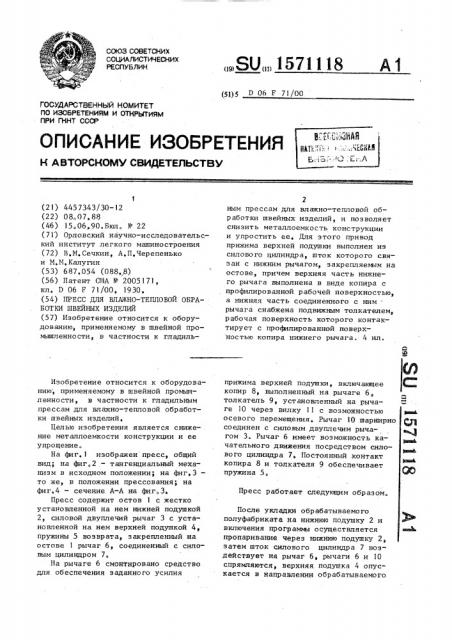

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИК

ÄÄSUÄÄ 1571118

Al ($g)5 П Об F 71/00

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н д ВТОРСИОМУ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТ8ЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ raHT CCO (21) 445 7343/30-12 (22) 08. 07, 88 (46) 15.06,90.Бюл, ¹ 22 (71) Орловский научно-исследовательский институт легкого машиностроения (72) В,М,Сечкин, А,П.Черепенько и М.М,Калугин (53) 687.054 (088,,8) (56) Патент США № 2005171, кл. D 06 F 71/00, 1930, (54) ПРЕСС ДЛЯ ВЛАЖНО-ТЕПЛОВОЙ ОБРАБОТКИ ШВЕЙНЫХ ИЗДЕЛИЙ (57) Изобретение относится к оборудованию, применяемому в швейной промышленности, в частности к гладильИзобретение относится к оборудованию, применяемому в швейной промьш»ленности, в частности к гладильным прессам для влажно-тепловой обработки швейных изделий.

Целью изобретения является снижение металлоемкости конструкции и ее упрощение.

На »1m»r.1 изображен пресс, общий вид; на фиг,2 — тангенциальный механизм в исходном положении; на фиг.3— то же, в положении прессования; на фиг,4 — сечение А-А на фиг.3.

Пресс содержит остов 1 с жестко установленной на нем нижней подушкой

2, силовой двуплечий рычаг 3 с установленной на нем верхней подушкой 4, пружины 5 возврата, закрепленный на остове 1 рычаг 6, соединеннь»й с силовым цилиндром 7.

На рычаге 6 смонтировано средство для обеспечения заданного усилия

2 ным прессам для влажно-тепловой обработки швейных изделий. и позволяет снизить металлоемкость конструкции и упростить ее, Для этого привод прижима верхней подушки выполнен из силового цилиндра, шток которого связан с нижним рычагом, закрепляемым на остове, причем верхняя часть нижнего рычага выполнена в виде копира с профилированной рабочей поверхностью, а нижняя часть соединенного с ним рычага снабжена подвижным толкателем, рабочая поверхность которого контактирует с про@»лированной поверх ностью копира нижнего рычага. 4 ил. прижима верхней подушки, включаки»»ее С копир 8, выполненный на рычаге 6, толкатель 9, установлени»й на рычаге 10 через вилку 11 с возможностью фа осевого перемещения, Рычаг 10 шарнирно Яд соединен с силовым двуплечим рыча- а 1 гом 3 ° Рычаг 6 имеет возможность качательного движения посредством силового цилиндра 7, Постоянный контакт вне копира 8 и толкателя 9 обеспечивает пружина 5, Пресс работает следующим образом, После укладки обрабатываемого полуфабриката на нижнюю подушку 2 и включения програм»ы осуществляется пропаривание через нижнюю подушку 2, затем шток силового цилиндра 7 воздействует на рычаг 6, рычаги 6 и 10 спрямляются, верхняя. подушка 4 опускается в направлении обрабатываемого

1571118 полуфабриката, уложенного на нижней подушке 2, В процессе спрямления рычаг 6 поворачивается вправо и через шарнир и вилку 11 толкает рычаг 10 в верхнее положение, По мере спрямления рычагов поверхности копира 8 и толкателя 9 сближаются, а начало их контакта соответствует началу прессования. Перемещение рычага 6 обус- 10 ловливает дальнейшее перекатывание поверхностей копира 8 и толкателя 9, Б соответствии с их профилями перемещается рычаг 10 и, соответственно, усилие прессования меняется или ос- 15 тается постоянным, При этом профиль копира 8 рассчитан таким образом, что усилие прессования соответствует заданному, По окончании прессования рычаг 3под воздействием пружин 5 пе- 20 реводит рычаги 6 и 10 в исходное положение и верхняя под.-шка 4 открывается, Одновременно с открытием подушки 4 включается вакуумный отсос через нижнюю подушку для. сушки и стабилиза- >> ции полуфабриката, который после окончания. обработки снимают. формула изобретения

Пресс для влажно-тепловой обработки швейных изделий, содержащий остов, смонтированные на нем неподвижную нижнюю гладильную подушку и установленную на подпружиненном двуплечем рычаге верхнюю подушку, привод для прижима верхней подушки к нижней,, включающий силовой цилиндр, пару соединенных между собой рычагов, один из которых закреплен на остове и соединен со штоком силового цилиндра, а другой — на свободном плече двуплечего рычага, и средство для обеспечения заданного усилия прижима верхней подушки, о т л и ч а ю щ е е— с я тем, что, с цепью:снижения металлоемкости конструкции и ее упрощения, средство для обеспечения заданного усилия прижима верхней подушки имеет смонтированный на рычаге, закрепленном на остове, копир и взаимодействующий с ним толкатель, закрепленный на другом рычаге с возможностью осевого перемещения и регулирования его положения.

15711 18

1571118

Со ст ави тель Е, Агаян

Редактор Л,Веселовская Техред M,Ходанич Корректор M.Màêñèìèøèíåö

Заказ 1489 Тираж 407 Подписное

ВНЯКПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., д, 4/5

44 ie

Производственно-издательский комбинат "Патент", r. Ужгород, ул. Гагарина, 101
