Изобретение относится к строительно-дорожным машинам и может быть использовано при разработке грунтов с адгезионными свойствами. Цель - повышение степени очистки отвала. Рабочее оборудование имеет отвальные скребки 1,2,3,4, установленные один над другим по всей высоте отвала 15. При помощи осей вращения 6,7,8,9 скребки закреплены так, что при резании грунта они под действием гидроцилиндра перемещения 10 при частичном перекрытии друг друга образуют отвальную поверхность. При очистке отвальной поверхности и боковых стенок от налипшего грунта гидроцилиндр перемещения 11 приводит отвальные скребки 1,2,3,4 во вращение вокруг осей 6,7,8,9. При этом каждый последующий скребок своей заостренной продольной кромкой очищает предыдущий. 4 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСЛУБЛИК (51)5 Е 02 F 3/76

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К А ВТОРСКОМ У СВИДЕТЕЛЬСТВУ

10 (Рог.2

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР (21) 440050?/27-03 (22) 31.03.88 (46) 15.06.90. Бюл. № 22 (71) Алма-Атинский институт инженеров железнодорожного тра нспорта (72) В. С, Цой (53) 621.828.2 (088.8) (56) Авторское свидетельство СССР № 846661, кл. Е 02 F 3/76, 1979. (54) РАБОЧЕЕ ОБОРУДОВАНИЕ БУЛЬДОЗЕРА (57) Изобретение относится к строительнодорожным машинам и может быть использовано при разработке грунтов с адгезионными свойствами. Цель — повышение степе„„Я0„„1571147 д1 ни очистки отвала. Рабочее оборудование имеет отвальные скребки 1, 2, 3, 4, установчениые один над другим по всей высоте от вала 15. При помощи осей вращения 6, 7, 8, 9, скребки закреплены так, что при резании грунта они под деиствием гидроцилиндра перемещения 10 при частичном перекрытии друг друга образуют отвальную поверхность.

При очистке отвальной поверхности и боковых стенок QT налипшего грунта гидроцилиндр перемещения ll приводит отвальные скребки 1, 2, 3, 4 во вращение вокруг осей 6, 7, 8, 9. При этом каждый последующий скребок своей заостренной продольной кромкой очищает предыдущий. 4 ил.

157!147

Изобретение относится к строительно-.дорожным машинам и может быть использовано при разработке грунтов с адгезионными свойствами.

Целью изобретения является повышение степени очистки отвала.

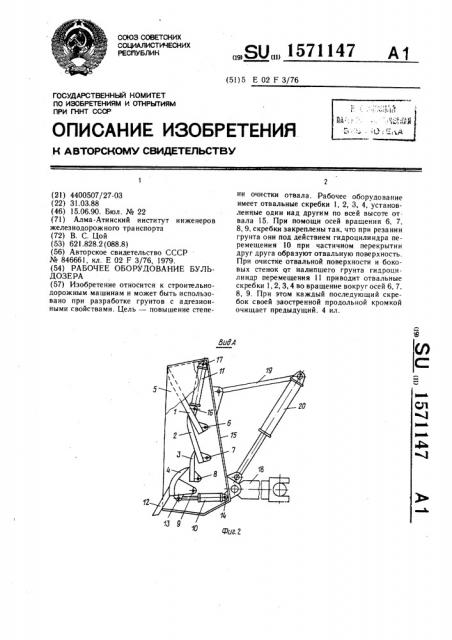

На фиг. 1 изображено рабочее оборудование бульдозера с поднятыми скребками, вид спереди; на фиг. 2 — вид А на фиг. 1 (без боковой стенки); на фиг. 3 — рабочее оборудование с опущенными скребка- "О ми, вид спереди; на фиг. 4 — вид Б на фиг. 3 (без боковой стенки).

Рабочее оборудование состоит из отвальных скребков 1 — 4, расположенных друг над другом и закрепленных в боковых стен- 15 ках 5 в осях вращения 6 — 9, из нижнего 10 и верхнего 11 гидроцилиндров перемещения скребков, ножа 12 резания. Шток нижнего гидроцилиндра 10 перемещения закреплен кронштейном 13 на нижнем скребке 4, а его корпус — — кронштейном 14 на отвале 15.

Шток верхнего гидроцилиндра 11 перемещения закреплен кронштейном 16 на верхнем скребке 1, а корпус гидроцилиндра 11 кронштейном !7 на отвале 15. Отвал 15 связан с базовой машиной толкающими брусьями 18, раскосами 19 и гидроцилиндрами 20.

Оборудование работает следующим образом.

Отвальные скребки 1 — 4 приводятся гидроцилиндром 10 в положение, при котором они образуют отвальную поверхность, час- gp тично перекрывая при этом друг друга.

После окончания работ по резанию и перемещению грунта счищают налипший на скребки грунт путем приведения во вращение отвального скребка 1 гидроцилиндром 11 перемещения относительно осей враще- 35 ния 6. Плоскость отвального скребка 1 при своем вращении (перемещении) давит на заостренную кромку отвального скребка 2, плоскость которого, в свою очередь, скользит по продольной кромке отвального скребка 3, который очищается о заостренную кромку отвального скребка 4, последний же, описывая дугу окружности с осью 9 вращения, очищается о заостренную кромку ножа 12 резания, жестко закрепленного в боковых стенках отвала 15. При своем перемещении отвальные скребки 1 — 4 одновременно очищают своими торцовыми гранями боковые стенки отвала. В свое первоначальное положение отвальные скребки 1 — 4 возвращаются гидроцилиндром 10 перемещения.

Установка отвальных скребков на осях в боковых ст нках отвала обеспечивает полную очистку отвальной поверхности, вследствие чего увеличивается производительность бульдозера.

Формула изобретения

Рабочее оборудование бульдозера, включающее отвал с боковыми стенками,толкающие брусья, силовые гидроцилиндры, отвальный скребок с гидроцилиндром его перемещения, отличающееся тем, что, с целью повышения степени очистки отвала, оно снабжено дополнительными отвальными скребками, последовательно уста новленными по всей высоте отвала, которые, начиная с второго нижнего, частично перекрывают друг друга и все посредством осей вращения закреплены в боковых стенках, при этом нижний скребок шарнирно связан с отвалом посредством дополнительного гидроцилиндра его перемещения, а другой гидроцилиндр перемещения скребка шарнирно соединен с отвалом и верхним скребком.

1571147

1571147

У 7,У 7Р 14 1Ю

Фиг Ф
