Крыша
Иллюстрации
Показать всеРеферат
Изобретение относится к строительству, а именно к сборным блочно-модульным строительным конструкциям, которые применяются при возведении крыши домов и отдельных зданий и сооружений. Цель изобретения - снижение трудоемкости возведения и материалоемкости. Крыша выполнена в виде блока из торцовых рам, образованных треугольными стропильными элементами 1 с ригелями 2, и обрешетки 4. Ригели 2 выполнены с консолями, концы которых объединены стержневыми элементами. 1 ил.
СОЮЗ СОВЕТСНИХ
СОЦИАЛИСТИЧЕСКИХ
РЕС!"1У БЛИН (51)5 Е 04 В 7/00
ОПИСАНИЕ ИЗОБРЕТЕНИЯ
Н А BTOPCKOMV СВИДЕТЕЛЬСТВУ
ГОСУДАРСТ8ЕННЫЙ КОМИТЕТ
IlQ ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ
ПРИ ГКНТ СССР
1 (2!) 4423370/31-33 (22) 15.02.88 (46) 15.06.90. Бюл. № 22 (75) Г. В. Лапшин (53) 691.412 (088.8) (56) Авторское свидетельство СССР № 1084398, кл. Е 04 В 7/02, 1984. (54) КРЫША (57) Изобретение относится к строительству, а именно к сборным блочно-модуль„„90„„1571162
2 ным строительным конструкциям, которые применяются при возведении крыши домов и отдельных зданий и сооружений. Цель изобретения — снижение трудоемкости возведения и материалоем кости. Крыша выполнена в виде блока из торцовых рам, образованных треугольными стропильными элементами 1 с ригелями 2, и обрешетки
4. Ригели 2 выполнены с консолями, концы которых объединены стержневыми элементами. ил.
1571162
Составитель В. Поляков
Редактор М. Келемеш Техред И. Верес Корректор В. Кабаций
Заказ 1491 Тираж 586 Подп исное
В11ИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР
113035, Мо кв а, )К вЂ” 35, Раушская наб., д, 4/5
Г1роизводствснно-издательский комбинат «Патент», г. Ужгород, ул. Гагарина, 10!
Изобретение относится к строительству, а именно к сборным блочно-модульным строительным конструкциям, которые применяются при возведении крыш домов и отдельных зданий и сооружений.
Цель изобретения — снижение трудоемкости возведения и материалоемкости.

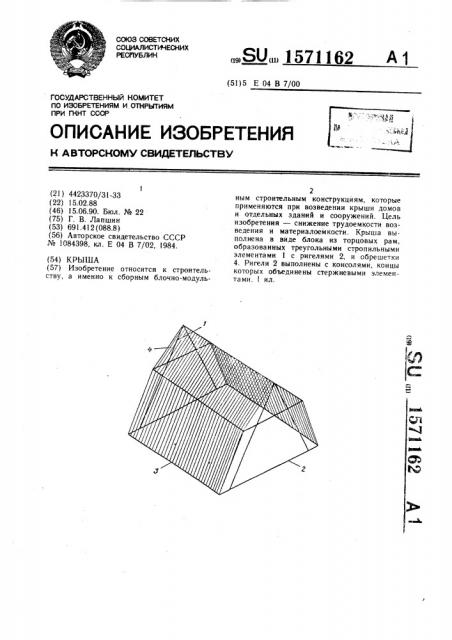

На чертеже изображена крыша в аксонометрии.
Крыша включает пространственный блок в виде многогранной призмы из плоских торцовых рам, образованных треугольными стропильными элементами 1 с ригелями 2, имеющимн консоли. Концы консолей объединены продольными стержневыми элементами 3, на которые опирается обрешетка 4.
Формула изобретения
Крыша, включающая пространственный блок в виде многогранной призмы из плоских торцовых рам, образованных тре. угольными стропильными элементами и ригелями, и обрешетку, отличающаяся тем, что, с целью снижения трудоемкости возведения и материалоемкости, крыша снабжена стержневыми продольными элементами, а ригели плоских рам выполнены с консолями, концы которых объединены стержне вы ми эле мента ми.
