Соединение пневматических элементов

Соединение пневматических элементов

Иллюстрации

Показать все

Реферат



Изобретение относится к строительству. Цель изобретения - повышение надежности и прочности. Соединение пневматических элементов 1 включает размещенные между ними жесткие ребра 2 и герметизирующие прокладки 3. Каждая прокладка охватывает торец ребра 2 и пневматический элемент 1. Ветви прокладки имеют клиновые выступы и при соединении входят в зацепление и перекрывают торец ребра. 3 ил.

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИН (51)5 Е 04 Н 15 20

"р p,юхц

1 !

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Ю

° °

° °

ФиГ 2

ГОСУДАРСТВЕННЫЙ НОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И OTHPbfTHRM

ПРИ ГННТ СССР

К А ВТОРСКОМУ СВИДЕТЕЛЬСТВУ! (21) 439! 304/23-33 (22) 30.12.87 (46) 15.06.90. Бюл. № 22 (71) Институт строительной механики сейсмостойкости им. К. С. Завриева (72) Г. В. Кизнрня, Л. Ш. Окуджаева, 3, В. Гогава и Э. Медзмариашвили (53) 69.033.15 (088.8) (56) Авторское свидетельство СССР № 718565, кл. Е 04 В l/38, 1978.

„„Я0„„1571187 А 1

2 (54) СОЕДИНЕНИЕ ПНЕВМАТИЧЕСКИХ

ЭЛЕМЕ НТОВ (57) Изобретение относится к строительству, Цель изобретения — повышение нале ж ности н проч ности. Соели не ние п невматических элементов I включает размегценные межлу ними жесткие ребра 2 и герметизируюгцие прокладки 3. Кажлая прокладка охватывает торец ребра 2 и пневматический элемент 1. Ветви прокладки имеют клиновые выступы и при соелиненин входят в зацепление и перекрывают торец ребра.

3 ил.

1571187

Формула изобретения

Составитель К. Колта шова

Редактор К. Крупкина Техред А. Кравчук Корректор С. Черни

Заказ 1493 Тираж 683 Подписное

ВН!ЛИПИ Государственного комитета по изобретениям н огкрытиям при ГКНТ СССР

l l 3035, Москва, Ж вЂ” 35, Раушская наб., д. 4/5

Производственно-издательский комбинат «Патент», г. Ужгород. ул. Гагарина, lOl

Изобретение относится к строительству, а более конкретно к стыковым соединениям швов полых пневмоемкостей с ребрами жесткости.

Целью изобретения является повышение надежности и прочности.

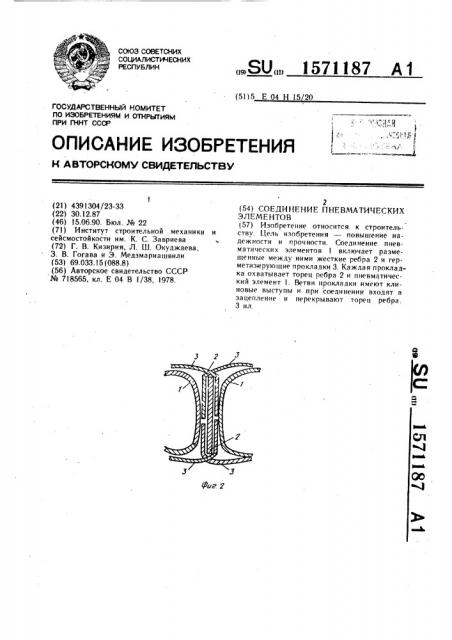

На фиг. 1 показано соединение емкости с ребрами жесткости; на фиг. 2 — узловое соединение шва; на фиг. 3 — фрагмент дополнительно наклеиваемой пленки с клиновидными выступами.

Соединение пневматических элементов I включает размещенные между ними и прикрепленные к ним жесткие ребра 2. Соединение снабжено герметизирующими ленточными прокладками 3, 1(аждая прокладка

3 охватывает торец ребра 2 и один из пневматических элементов I Прокладка имеет на конце клиновидные выступы 4, которые при соединении входят в зацепление.

/7ример. Предварительно к ребрам жесткости с обеих сторон приклеивают пленку (ленту) с клиновидным очертанием, оставляя при этом выпуски, которые затем приклеивают к пневмоемкости.

После надувания пневмоемкости узел соединения ее с ребрами жесткости работает на отрыв, а сам узел соединения ленты с пневмоемкостью работает на сдвиг. Поскольку работе склеенного шва между ребрами жесткости и пневмоемкостью на отрыв препятствует работа склеенного шва пневмоемкос. ти с лентой, предел прочности работы склеенного шва на сдвиг всегда больше, чем на

10 отрыв.

Соединение пневматических элементов, включающее размещенные между пневматическими элементами и прикрепленные к ним жесткие ребра, отличающееся тем, что, с целью повышения надежности и прочности, оно снабжено герметизирующими ленточными прокладками, каждая из которых охватывает

20 торцы ребра и торцы одного из пневматических элементов, причем ветви прокладки, расположенные между пневматическими элементами. выполнены с входящими в зацепление клиновыми выступами, между которыми размещено ребро.
