Изобретение относится к нефтегазодобывающей промышленности и предназначено для герметизации устья при бурении нефтяных и газовых скважин. Цель изобретения - повышение надежности работы превентора. Он включает корпус с крышкой 4, в которой установлена плашка, связанная штоком 9 с поршнем (П) 8, находящимся в гидроцилиндре 6, жестко связанном с крышкой 4. Внутри П 8 установлена обойма 12, взаимодействующая с кулачками (К) 14, расположенными в радиальных пазах П 8. Снабжен К 14 отверстием 15, в котором перемещается подпружиненный ступенчатый стержень 16, имеющий ступени большего 17 и меньшего 18 диаметров. Гидроцилиндр 6 выполнен с радиальным пазом 21. Давлением жидкости П 8 с плашкой передвигается к закрытию превентора. В конце хода П 8 торец ступени 18 касается крышки 4, а при дальнейшем поджатии плашек ступень 17 утапливается в отверстие 19. Далее К 14 под действием обоймы 12 перемещается вдоль радиального паза П 8 и заходит в паз 21. Плашки зафиксированы. Для открывания превентора давлением жидкости обойма 12 перемещается в обратном направлении. Утапливаются К 14 внутрь П 8, который передвигает плашки к открытию превентора. 3 ил.

СО)ОЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСНИХ ! ЕСПУБЛИН

„.SU„„1571216 А (g!)g E 21 В 33/06

)>>:" » Чр;:» °

»

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

H ABTOPCHOMV СВИДЕТЕЛЬСТВУ

Фиг.2

ГОСУДАРСТВЕННЫЙ ХОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОЧНРЫТИЯМ

ПРИ ГКНТ СССР! (21 ) 4291 275/ 23-03 (22) 28.07.88 (46) 15.06.90, Бюл. !) - 22 (72) В.И,Удовиченко (53) 622. 245.4(088.8) (56) Авторское свидетельство СССР

))> 1160006, кл, Е 21 В 33/06, 1983.

Авторское свидетельство СССР

)"- 465470, кл. E ?1 В 33/06, )975, (54) ПРЕВЕНТОР (57) Изобретение относится к нефтегазодобывающей промьппленности и предназначено для герметизации устья при бурении нефтяных и газовых скважин, Цель изобретения — повышение надежности работы превентора. Он включает корпус с крышкой 4, в которой установлена плашка> связанная штоком 9 с поршнем (Н) 8, находящимся в гидроцилиндре 6, жестко связанном с крышкой 4. Внутри П 8 установлена

2 обойма 12, взаимодействующая с кулачками (К) 14, расположенными в радиальных пазах П 8, Снабжен К 14 отверстием 15, в котором перемещается подпружиненный ступенчатый стержень

16, имеющий ступени большего 17 и меньшего 18 диаметров. Гидроцплиндр

6 выполнен с радиальным пазом 21 °

Давлением жидкости П 8 с плашкой передвигается к закрытию превентора.

В конце хода П 8 торец ступени 18 касается крьппки 4, а при дальнейшем поджатии плашек ступень 17 утапливается в отверстие 19. Далее К 14 под действием обоймы 12 перемещается вдоль радиального nasa П 8 и заходит в паз 21 Плашки зафиксированы. Для открывания превентора давлением жидкости обойма 12.перемещается в обратном направлении. Утапливаются

К 14 внутрь П 8> который передвигает плашки к открытию превентора. 3 ил.

15712 6

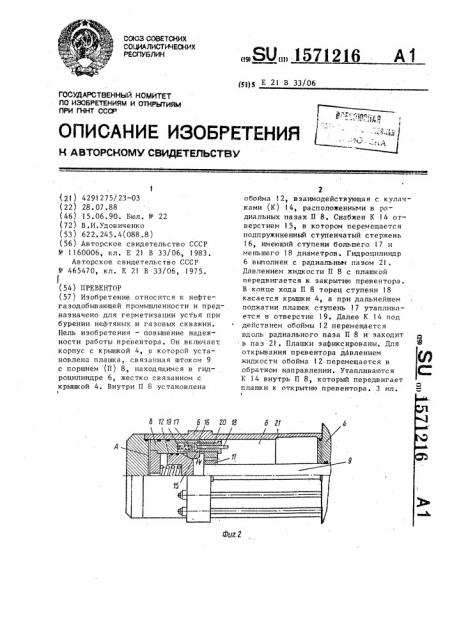

Изобретение относится к нефтегазодобывающей промышленности и предназначено для герметизации устья при наземном и подводном бурении нефтяных и газовых скважин, Цель изобретения " повышение надежности работы превентора за счет исключения контакта поверхностей кулачка и гидроцилиндра при однов ременном упрощении конструкции, На фиг. 1 показан превентор, общий вид; на фиг. 2 - фиксирующее устройство плашек превентора, поршень находится в крайнем левом положении; на фиг. 3 — то же, поршень находится в крайнем правом положении.

Превентор содержит корпус 1, в котором установлены плашки 2 и 3, закрытые крышками 4 и 5. На последних симметрично друг другу закреплены гидроцилиндры 6 и 7,,В каждом гидроцилиндре установлен полый поршень

8, жестко связанный со штоком 9. Поршень 8 торцовой частью 10 образует с гидроцилиндром 6 рабочую полость

А, а торцовой частью 11 с крышкой 4 и гидроцилиндром 6 — штоковую полость Б,» Внутри поршня 8 установлена обойма 12 с возможностью перемещения вдоль него с помошью пружины 13 и давления в рабочей.А.или штоковой Б полостях.

В поршне 8 выполнены радиальные пазы, в которых расположены кулачки

l 4, взаимодействующие с обоймой 1 2.

Кулачок 14, как минимум один, снабжен отверстием 1 5, в котором перемещается фиксирующий элемент, выполненный в виде подпружиненного ступенчатого стержня 16, имеющего ступени большего 17 и меньшего 18 диаметра и установленного в отверстиях 19 и

20 поршня 8.

Отверстия 15 и 19 выполнены таким образом, что при одновремеHHQM взаимодействии ступени 17 большего диаметра с ними кулачок 14 находит-ся в зафиксированном пополнении с зазором относительно наружной поверхности поршня 8, Ступень 18 меньшего диаметра выступает по длине за торец ll и ее торец взаимодействует с торцом крьппки 4 в конце хода поршня 8, На крайних участках гидроцилиндров 6 и 7, прилегающих к крьппкам 4 и 5, выполнены радиальные пазы 21 с конической поверхностью.

Превентор работает следующим образом, При подаче команды с3акрыто" давление подается в рабочую полость А и,действует на торцовую часть поршня 10. Поршень 8 со штоком 9 и плашкой 2 начинает перемещаться к центру превентора, При этом обойма 1 2 под действием усилия пружины 13 и давления в рабочей полости А стремится переместить кулачки 14 вдоль радиальных пазов поршня 8. Так как под действием пружины ступень 17 большего диаметра ступенчатого стержня

18 одновременно взаимодействует с отверстиями 1 5 и 1 9, кулачки 14 находятся в зафиксированном положении и перемещаются вдоль "зеркала" гидроцилиндра 6 с гарантированным зазором.

В конце хода поршня 8, когда плашки 2 и 3 смыкаются, торец ступени

18 меньшего диаметра касается xpbm>ки 4, При дальнейшем поджатии плашек (за счет деформации уплотнений) ступень 17 большего диаметра выдвигается иэ отверстия 15 и утапливается в отверстие 19. Таким образом, кулачок

14 под действием обоймы 12 перемещается вдоль радиального паза поршня 8 и заходит в паз 21 гидроцилиндра 6, Обойма 1 2 заходит своей цилиндрической поверхностью на ответную поверхность кулачков 14 и удерживает их в зафиксированном положении

При подаче команды Открыто" давление подается в штоковую полость Б и действует на торцовую часть поршня

11 и обойму 12,. После перемещения обоймы l 2 в обратном направлении вдоль поршня 8 кулачки выталкиваются вовнутрь поршня 8, который после этого начинает перемещаться влево, извлекая за собой шток 9 и плашку,2.

Ступенчатый стержень 16 под действием пружины перемещается вдоль поршня 8 и входит ступенью 17 большего диаметра в отверстие 15 кулачка 14, который теперь находится в зафикисированном положении, формула изобретения

Превентор, включающий корпус с

55 плашками, каждая из которых расположена в крьппке превентора, связанной с гидроцилиндром, в котором размещен соединенный штоком с плашкой полый! 57)2

1 Z

С ос тавнтель А. Трубихин

Техред M. Ходанич Корректор О, Кравцова

Редактор И. Касарда

Заказ 1494 Тираж 471 - Подписное

ВНИИПИ Государственного комитета по.изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35,, Раушская наб., д. 4/5

Производственно-издательский комбинат "Патент", г. Ужгород, ул. Гагарина, 101 поршень с отверстиями и паэамн, н которых установлены кулачки, взаимодействующие с размещенной. в поршне подпружиненной обоймой и подпружи5 ненный ступенчатый стержень, установленный. с возможностью осевого перемещения и взаимодействия с KpbEKQH превентора, о т л и ч а ю щ и. и с я тем, что, с целью повышения надежности работы превентора эа счет исклю16 6 чения контакта поверхностей кулачка и гидроцилнндра при одновременном упрощении конструкции, кулачок виол" нен с каналом, а ступенчатый стержень установлен в отверстиях полого пораня с возможностью перемещения вдоль канала кулачка и взаимодействия с его внутренней поверхностью в рас" фиксированном положении плашек.
