Способ перевалки навалов

Способ перевалки навалов

Иллюстрации

Показать все

Реферат



Изобретение относится к горной промышленности и предназначено для открытой разработки месторождений полезных ископаемых. Цель - повышение производительности экскаватора при многократной перевалке навала за счет увеличения объемов пород навала, отрабатываемых нижним черпанием, при одновременном исключении операции по отталкиванию в забой пород, подтягиваемых ковшом при черпании. Экскаватор-драглайн устанавливают на поверхности земли и осуществляют переэкскавацию части навала верхним черпанием со смещением хода драглайна от переэкскавируемого навала. Одновременно из пород, подтягиваемых наполненным ковшом, формируют насыпь между переэкскавируемым и формируемым навалами выше горизонта установки драглайна. Устанавливают драглайн на насыпи и создают в ней со стороны переэкскавируемого навала приемную емкость. Заполняют эту емкость породой, подтянутой наполненным ковшом, одновременно с отработкой оставшейся части навала. После переэкскавации заходки отрабатывают насыпь совместно с породами, заполнившими приемную емкость. После отбработки заходки и формирования нового навала драглайн перемещают вдоль переэкскавируемого навала. 1 ил.

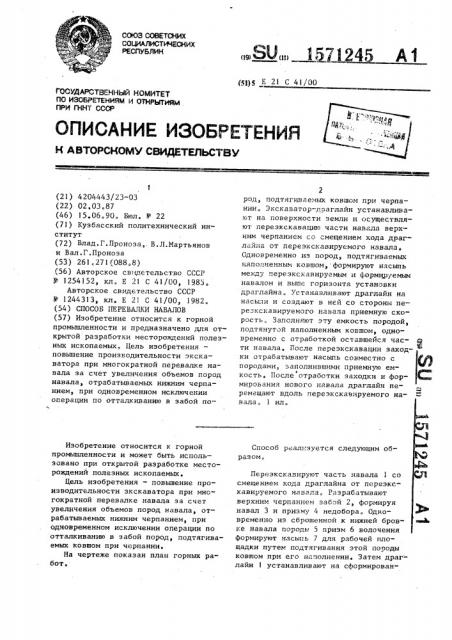

СОЮЗ СОВЕТСНИХ

СОЦЮЛИСТИЧЕСНИХ

РЕСПУБЛИК (19) (И) < цу) Е 21 С 41/00 разом.

QOY+APCTHEHHblA КОМИТЕТ

ПО ИЗОТ Е1ЬНИЯМ И ОЪ1 ЬГИЯМ.

П1 И ГННТ ССО (21) 4204443/23-03 (22) 02,03,87 (46) 15.06.90. Бюл. 9 22 (71) Кузбасский политехнический институт (72) Влад,Г.Проноза,. В.Л.Мартьянов и Вал.Г.Проноза (53) 261.271(088.8) (56) Авторское свидетельство СССР

11- 1254152, кл. Е 21 С 41/00, 1985.

Авторское свидетельство СССР

У 1244313, кл. E 21 С 41/00, 1982, (54) СПОСОБ ПЕРЕВАЛКИ НАВАЛОВ (57) Изобретение относится к горной промышленности и предназначено для открытой разработки месторождений полезных ископаемых. Цель изобретения— повышение производительности экскаватора при многократной перевалке нанала за счет увеличения объемов пород навала, отрабатываемых нижним черпанием, при одновременном исключении операции по отталкиванию в забой поИзобретение относится к горной промышленности и может быть использовано при открытой разработке месторождений полезных ископаемых.

Цель изобретения — повышение производительности экскаватора при многократной перевалке навала за счет увеличения объемов пород навала, отрабатываемых нижним черпанием, при одновременном исключении операции по отталкиванию в забой пород, подтягиваемых ковшом при черпании.

На чертеже показан план горных работ. род, подтягиваемых ковшом при черпании. Экскаватор-драглайн устанавливают на поверхности земли и осуществляют переэкскавацию части наняла верхним черпанием са смещением хода драглайна от переэкскавируемого навала, Одновременно из пород, подтягиваемых наполненным ковшом, формируют насыпь между переэкскавируемым и формщ уемым навалом и выше горизонта установки драглайна. Устанавливают драглайн на насыпи и создают в ней со стороны переэкскавируемого навала приемную скорость. Заполняют эту емкость породой, подтянутой наполненным ковшом, одновременно с отработкой оставшейся части навала. После переэкскавации заходки отрабатывают насыпь совместно с породами, заполнившими приемную емб кость. После отработки заходки и формирования нового навала драглайн перемещают вдоль переэкскавируемого навала„ 1 ил.

Способ реализуется следующим обПереэкскавируют часть навала 1 со смещением хода драглайна от переэкскавируемого навала. Разрабатывают верхним черпанием забой 2, формируя навал 3 и призму 4 недобора, Одновременно из сброшенной к нижней бровке навала пародь. 5 призм 6 волочения формируют насыпь 7 для рабочей площадки путем подтягивания этой породы ковшом при его H".ëîëíåíèè. Затем драг лайн 1 устанавливают на сформирован1571245

Составитель С.Агапов

Редактор И,Касарда Техред М.Дидык Корректор А.Обручар

Заказ 1496 Тираж 396 Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., д. 4/5

Производственно-издательский комбинат "Патент", r.Óærîðoä, ул. Гагарина,10! ную насыпь 7 и осуществляют выемку

Породы нижним черпанием у основания асыпи 7 со стороны переэкскавируемоо навала для создания приемной ем5 ,ости 8. После этого осуществляют разработку призмы 4 недобора верхним черпанием, а сброшенной породой 9 призм волочения заполняют приемную емкость

8. По завершении работ по отработке находки нижним черпанием экскавируют ороду нижнего слоя навала 10, сброенную в приемную емкость 8 породу 9 насыпи 7. Эту породу отсыпают в наВал 11. При необходимости цикл работы >5 выполняют в той же последовательнос и о

1 формула изобретения

2О

Способ перевалки навалов, включающий установку драглайна на поверхности земли, переэкскавацию части нава1 ла верхним черпанием со смещением хоДа драглайна от переэкскавируемого 35

Навала, формирование нового навала и перемещение драглайна вдоль переэкскавируемого навала после отработки заходки, отличающийся тем, что, с целью повышения производительности экскаватора при многократнсй перевалке навала за счет увеличения объемов пород навала, отрабатываемых нижним черпанием, при одновременном исключении операции по отталкиванию в забой пород, подтягиваемых ковшом при черпании, одновременно с vepeэкскавацией части пород верхним черпанием из пород, подтягиваемых наполненным ковшом, формируют насыпь между переэкскавируемым и формируемым навалом выше горизонта установки драглайна„ устанавливают драглайн на насыпи и создают в насыпи со стороны переэкскавируемого навала приемную емкость, которую заполняют породой, подтянутой наполненным ковшом, одновременно с отработкой оставшейся части навала» а после переэкскавации заходки отрабатывают насыпь совместно с породами, заполнившими приемную емкость.
