Реферат



Изобретение относится к строительству и может найти применение в покрытиях и стенах зданий и сооружений. Цель изобретения - упрощение монтажа и сокращение трудоемкости. Строительный элемент включает плоскости 1 с выступами 2 по краям. Он выполнен в виде четырехугольника, согнутого по диагонали под углом с полым ребром 3 в месте изгиба, имеющим на одном конце шип 4, а на другом - гнездо 5. 5 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСпУБЛИН (51)5 F 04 С 2 38

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

IlO ИЗОБРЕТ .;:НИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР (21) 4413141/31-33

1 (22) 18.04.88 (46) 15.06.90. Бюл. № 22 (71) !1ермский сельскохозяйственный институт им. Д. Н. Прянишникова (72) С. П. Малков и В. Н. Зекин (53) 69.024.153 (088.8) (56) Авторское свидетельство СССР № 1000531, кл. Е 04 В 7/14, 1981.

Воробьев В. А. Строительные материалы.

М.: Высшая школа, 1979, с. 72, рис. 21.

ÄÄSUÄÄ 1571294 А f

2 (54) СТРОИТЕЛЬНЫЙ ЭЛЕМЕНТ «ПТИЧКА» (57) Изобретение относится к строительству и может найти применение в покрытиях и стенах зданий и сооружений. Цель изобретения — упрощение монтажа и сокращение тр удоем кости. С тро и тел ьны и элемент вкл ючает плоскости 1 с выступами 2 по краям.

Он выполнен в виде четырехугольника, согнутого по диагонали под углом с полым ребром 3 в месте изгиба, имеющим на одном конце шип 4, а на другом — гнездо 5.

5 ил.

1571294

Формула изобретения

Изобретение относится к строительству и ожет быть использовано в покрытиях и стеах зданий и сооружений.

Цель изобретения — упрощение монтажа и снижение трудоемкости.

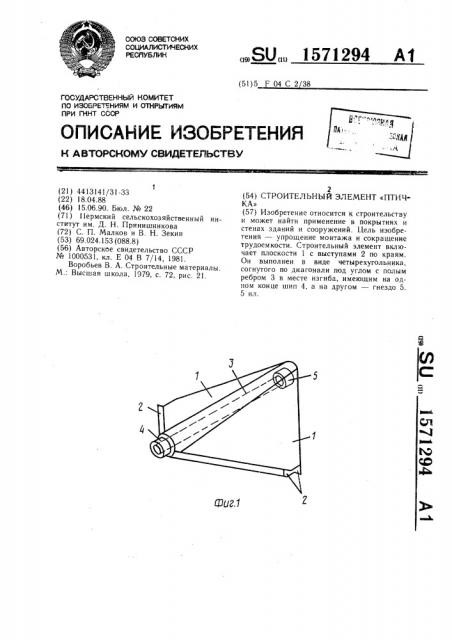

На фиг. 1 изображен строительный элемент, аксонометрия; на фиг. 2 — фрагмент покрытия с чередованием элементов в шахМатном порядке и поворотом их на 180, аксонометрия; на фиг. 3 — фрагмент крыши из четырех элементов, вид в плане; на фиг. 4— разрез А — А на фиг. 3; на фиг. 5 — пример крепления элементов на сварке посредством закладных деталей.

Строительный элемент включает плос1 кости 1 с выступами 2, полое ребро 3 с ипом 4 и гнездом 5.

Соединение элементов в продольном направлении осуществляют затяжкой, пропущенной сквозь полые ребра, в поперечном— на сварке 6, на шурупах и т. д.

Применение строительного элемента позволяет выполнять покрытия без устройства стропил и обрешетки, а стены — без устройства каркаса. При этом значительно сокращается расход материалов, упрощается и сокращается трудоемкость.

Строительный элемент, включающий плоскости с ребрами по краям, отличающийся тем, что, с целью упрощения монтажа и снижения трудоемкости, он выполнен в виде четырехугольника, согнутого по- диагонали под углом, с полым ребром в месте изгиба, имеющим на одном конце шип, а на другом— гнездо.

1571294

Составитель A. Воронин

Редактор А. Лежнина Техред А. Кравчук Корректор М. Пожо

Заказ 1498 Тираж 499 Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, москва„Ж вЂ” 35, Раушская наб., д. 4/5

Производственно-издательский комбинат «Патент>, г. Ужгород, ул. Гагарина, 101
